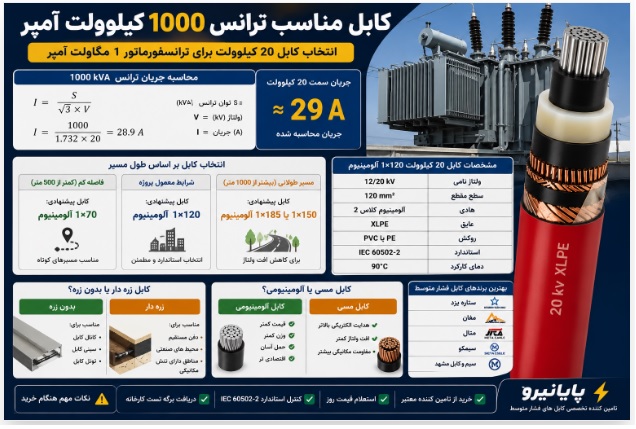

برای ترانس 1000 کیلوولت آمپر چه کابلی مناسب است؟

یکی از سوالات رایج مهندسان برق و پیمانکاران پروژه‌های صنعتی این است که:

برای تغذیه یک ترانسفورماتور 1000 کیلوولت آمپر در شبکه 20 کیلوولت چه کابلی باید انتخاب شود؟

انتخاب کابل مناسب تنها بر اساس توان ترانس انجام نمی‌شود و عواملی مانند طول مسیر، شرایط نصب، افت ولتاژ، دمای محیط و توسعه آینده پروژه نیز باید بررسی شوند.

با این حال در اکثر پروژه‌های توزیع برق، کابل 20 کیلوولت 1×120 آلومینیوم به عنوان گزینه استاندارد برای ترانس 1000 کیلوولت آمپر استفاده می‌شود.

---

محاسبه جریان ترانس 1000 کیلوولت آمپر

برای محاسبه جریان سمت 20 کیلوولت از فرمول زیر استفاده می‌شود:

[
I=\frac{S}{\sqrt{3}\times V}
]

که در آن:

• S = 1000 kVA
• V = 20 kV

نتیجه:

[
I=\frac{1000}{1.732\times20}
] [
I \approx 28.9A
]

بنابراین جریان سمت فشار متوسط ترانس حدود 29 آمپر خواهد بود.

---

چرا از کابل 120 استفاده می‌شود؟

ممکن است تصور شود که چون جریان تنها 29 آمپر است، کابل کوچکتری کافی خواهد بود.

اما در شبکه‌های فشار متوسط عوامل زیر اهمیت دارند:

✔ استحکام مکانیکی

✔ افت ولتاژ

✔ جریان اتصال کوتاه

✔ الزامات شرکت برق

✔ قابلیت توسعه در آینده

✔ استانداردهای طراحی

به همین دلیل در اکثر پروژه‌ها از سایز 70، 95 یا 120 میلی‌متر مربع استفاده می‌شود.

---

کابل پیشنهادی برای ترانس 1000 کیلوولت آمپر

حالت اول: فاصله کم تا پست

اگر فاصله کمتر از 500 متر باشد:

کابل 20 کیلوولت 1×70 آلومینیوم

می‌تواند مناسب باشد.

---

حالت دوم: شرایط معمول پروژه

برای اکثر پروژه‌های صنعتی:

کابل 20 کیلوولت 1×120 آلومینیوم

انتخاب استاندارد و مطمئن است.

---

حالت سوم: مسیر طولانی

اگر طول مسیر بیش از 1000 متر باشد:

کابل 20 کیلوولت 1×150 آلومینیوم

یا

1×185 آلومینیوم

پیشنهاد می‌شود.

---

مشخصات کابل 20 کیلوولت 1×120 آلومینیوم

مشخصه	مقدار
ولتاژ نامی	12/20 kV
سطح مقطع	120 mm²
هادی	آلومینیوم کلاس 2
عایق	XLPE
روکش	PVC یا PE
استاندارد	IEC 60502-2
دمای کارکرد	90°C

---

کابل مسی یا آلومینیومی؟

کابل آلومینیومی

مزایا:

✔ قیمت کمتر

✔ وزن کمتر

✔ حمل آسان

✔ اقتصادی‌تر

---

کابل مسی

مزایا:

✔ هدایت الکتریکی بالاتر

✔ افت ولتاژ کمتر

✔ مقاومت مکانیکی بیشتر

معمولاً در پروژه‌های توزیع برق، کابل آلومینیومی به دلیل صرفه اقتصادی انتخاب می‌شود.

---

کابل زره‌دار یا بدون زره؟

بدون زره

مناسب برای:

• کانال کابل
• سینی کابل
• تونل کابل

---

زره‌دار

مناسب برای:

• دفن مستقیم
• محیط‌های صنعتی
• مناطق دارای تنش مکانیکی

---

بهترین برندهای کابل برای ترانس 1000 کیلوولت آمپر

در بازار ایران برندهای زیر بیشترین استفاده را در پروژه‌های فشار متوسط دارند:

• ستاره یزد
• مغان
• متال
• سیمکو
• سیم و کابل مشهد

---

اشتباهات رایج در انتخاب کابل ترانس

❌ انتخاب کابل فقط بر اساس جریان

❌ عدم محاسبه افت ولتاژ

❌ بی‌توجهی به طول مسیر

❌ خرید کابل فاقد برگه تست

❌ استفاده از برندهای نامعتبر

---

نکات مهم هنگام خرید

✔ دریافت برگه تست کارخانه

✔ کنترل استاندارد IEC 60502-2

✔ بررسی ضخامت عایق XLPE

✔ استعلام قیمت روز

✔ خرید از تأمین‌کننده معتبر

---

خرید کابل 20 کیلوولت برای ترانس 1000 kVA از پایانیرو

پایانیرو تأمین‌کننده تخصصی کابل‌های فشار متوسط و تجهیزات برق صنعتی است.

خدمات پایانیرو

✅ استعلام قیمت روز

✅ تأمین مستقیم از کارخانه

✅ ارائه برگه تست

✅ مشاوره فنی رایگان

✅ ارسال به سراسر ایران

✅ تأمین پروژه‌های صنعتی و نیروگاهی

---

جمع‌بندی

برای اکثر پروژه‌های توزیع برق، کابل 20 کیلوولت 1×120 آلومینیوم بهترین انتخاب برای ترانسفورماتور 1000 کیلوولت آمپر محسوب می‌شود. در پروژه‌هایی با طول مسیر زیاد یا شرایط خاص، ممکن است استفاده از سایزهای 150 یا 185 آلومینیوم نیز توصیه شود.
