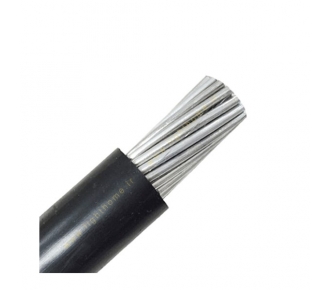

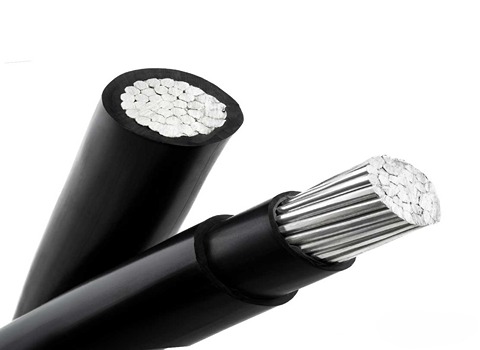

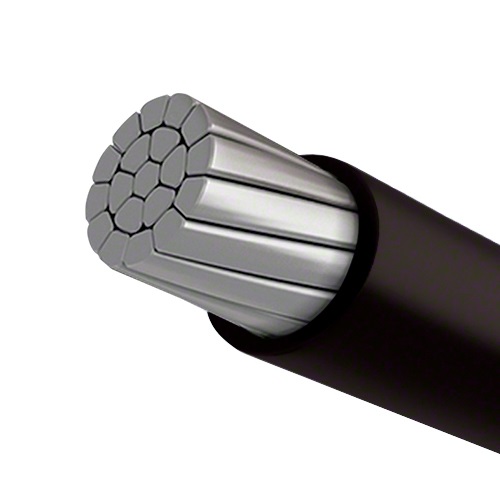

سیم هاینا ۱۲۰ روکشدار؛ مشخصات فنی، وزن و راهنمای خرید

سیم هاینا ۱۲۰ روکشدار از هادی‌های هوایی آلومینیومی تقویت‌شده با فولاد، موسوم به ACSR است. رشته‌های آلومینیومی بخش اصلی هدایت جریان را بر عهده دارند و مغزی فولادی به تحمل نیروهای کششی کمک می‌کند.

برای سفارش این محصول، نام «هاینا ۱۲۰» به‌تنهایی کافی نیست. ساختمان هادی، جنس و ضخامت پوشش، مشخصات شبکه و متراژ موردنیاز باید مشخص باشند.

برای بررسی محصول و ارسال درخواست خرید، صفحه سیم آلومینیوم با مغز فولاد ۱۲۰ روکشدار ACSR را مشاهده کنید. مشخصات نهایی دستگاه قابل تأمین باید با دیتاشیت کارخانه و الزامات پروژه تطبیق داده شوند.

استعلام قیمت سیم هاینا روکشدار در واتساپ پایا نیرو

سیم هاینا چیست؟

Hyena نام یک آرایش شناخته‌شده از هادی‌های ACSR است. عبارت ACSR مخفف Aluminium Conductor Steel Reinforced، به معنی هادی آلومینیومی تقویت‌شده با فولاد است.

در این ساختمان، رشته‌های آلومینیومی پیرامون مغزی فولادی قرار می‌گیرند. انتخاب هادی برای خط هوایی باید هم از نظر الکتریکی و هم از نظر مکانیکی بررسی شود.

عبارت‌های «سیم هاینا»، «کابل هاینا»، «هاینا ۱۲۰» و «هاینا ۱۲۶» ممکن است در بازار دیده شوند؛ اما یکسان‌بودن دو پیشنهاد فروش باید از روی مشخصات فنی تأیید شود، نه صرفاً عنوان محصول.

آیا سطح مقطع هاینا دقیقاً ۱۲۰ میلی‌متر مربع است؟

عدد بازاری محصول الزاماً برابر سطح مقطع آلومینیوم یا مجموع فلزات هادی نیست.

در مشخصات مرجع Hyena، سه مقدار جداگانه مطرح است:

• سطح مقطع آلومینیوم.
• سطح مقطع فولاد.
• مجموع سطح مقطع فلزی هادی.

برای نمونه، در جدول فنی سازنده Qifan، سطح مقطع آلومینیوم حدود ۱۰۵٫۸ و فولاد حدود ۲۰٫۴ میلی‌متر مربع است؛ مجموع آنها حدود ۱۲۶٫۲ میلی‌متر مربع می‌شود.

بنابراین، هنگام مقایسه قیمت باید بررسی کنید هر دو پیشنهاد مربوط به یک ساختمان هادی و یک مشخصات پوشش باشند.

جدول مشخصات مرجع هادی Hyena

جدول زیر مربوط به بخش فلزی هادی، بدون پوشش پلیمری است. این اعداد مشخصات قطعی تمام محصولات روکش‌دار عرضه‌شده با نام هاینا ۱۲۰ محسوب نمی‌شوند.

مشخصه	مقدار مرجع
نوع هادی	ACSR
نام آرایش	Hyena
رشته‌های آلومینیومی	۷ رشته، قطر هر رشته ۴٫۳۹ میلی‌متر
رشته‌های فولادی	۷ رشته، قطر هر رشته ۱٫۹۳ میلی‌متر
سطح مقطع آلومینیوم	حدود ۱۰۵٫۸ میلی‌متر مربع
سطح مقطع فولاد	حدود ۲۰٫۴ میلی‌متر مربع
سطح مقطع کل فلزی	حدود ۱۲۶٫۲ میلی‌متر مربع
قطر هادی بدون پوشش	حدود ۱۴٫۵۷ میلی‌متر
جرم واحد طول بدون پوشش	حدود ۴۵۰ کیلوگرم در کیلومتر
حداکثر مقاومت DC در ۲۰ درجه سانتی‌گراد	۰٫۲۷۱۲ اهم بر کیلومتر

منبع مقادیر مرجع: جدول فنی هادی‌های ACSR سازنده Qifan.

برای خرید، دیتاشیت کارخانه تأمین‌کننده و مشخصات مصوب پروژه ملاک نهایی هستند.

وزن سیم هاینا ۱۲۰ روکشدار چقدر است؟

وزن نمونه مرجع بدون پوشش حدود ۴۵۰ کیلوگرم در کیلومتر، معادل ۰٫۴۵ کیلوگرم در متر است.

در محصول روکش‌دار، جرم پوشش نیز به آن اضافه می‌شود. بنابراین نباید وزن ۴۵۰ کیلوگرم در کیلومتر را بدون بررسی برای محصول نهایی روکش‌دار استفاده کرد.

برای محاسبه وزن سفارش:

وزن خالص محصول = طول سفارش × وزن واحد طول هادی روکش‌دار

برای برنامه‌ریزی حمل نیز وزن قرقره و بسته‌بندی باید جداگانه اضافه شود.

هنگام استعلام، این اطلاعات را از تأمین‌کننده بخواهید:

• وزن واحد طول محصول نهایی.
• قطر خارجی پس از افزودن پوشش.
• طول هادی روی هر قرقره.
• وزن خالص و ناخالص هر قرقره.

سیم هاینا روکشدار چه کاربردی دارد؟

این هادی برای پروژه‌های خطوط هوایی بررسی می‌شود؛ از جمله احداث، توسعه یا بازسازی مسیرهایی که استفاده از ACSR Hyena روکش‌دار در مشخصات فنی آنها پیش‌بینی شده است.

انتخاب آن به عواملی مانند جریان بهره‌برداری، افت ولتاژ، طول دهانه، کشش، شرایط باد و یخ و مشخصات پایه‌ها وابسته است.

استفاده در مسیرهای درخت‌دار یا مناطق دارای شرایط محیطی خاص نیز باید با طراحی شبکه و ویژگی‌های واقعی پوشش تطبیق داده شود. وجود روکش، مجوز حذف فاصله‌های الکتریکی یا الزامات نگهداری مسیر نیست.

آیا هاینا روکشدار برای شبکه ۲۰ کیلوولت مناسب است؟

نام Hyena، اندازه بازاری ۱۲۰ یا وجود پوشش، به‌تنهایی مناسب‌بودن محصول برای شبکه ۲۰ کیلوولت را تأیید نمی‌کند.

برای انتخاب باید موارد زیر بررسی شوند:

• کاربرد و سطح ولتاژ اعلام‌شده در مدارک سازنده.
• جنس، ضخامت و مشخصات آزمون پوشش.
• ویژگی‌های الکتریکی و مکانیکی هادی.
• شرایط حرارتی و جریان بهره‌برداری.
• فاصله فازها، کشش و شکم هادی.
• سازگاری مقره‌ها، کلمپ‌ها و سایر یراق‌آلات.
• الزامات شرکت توزیع یا کارفرما.

اگر طراحی پروژه استفاده از کابل فشار متوسط را مشخص کرده است، محصولات دسته کابل فشار متوسط پایا نیرو را مطابق همان نیاز بررسی کنید. هادی هوایی پوشش‌دار و کابل فشار متوسط، ساختار و شرایط نصب یکسانی ندارند.

آیا روکش هاینا، تماس با هادی را ایمن می‌کند؟

خیر. هادی روکش‌دار را نباید قابل لمس یا معادل کابل کاملاً عایق فرض کرد.

پوشش می‌تواند متناسب با طراحی محصول، احتمال برخی خطاهای ناشی از تماس اتفاقی اجسام خارجی را کاهش دهد؛ اما جایگزین رعایت حریم، فاصله‌های الکتریکی و دستورالعمل‌های کار روی شبکه نیست.

وضعیت پوشش، اتصالات و نقاط آسیب‌دیده نیز باید در بازرسی و نگهداری شبکه بررسی شوند.

جنس روکش سیم هاینا چیست؟

جنس پوشش باید از روی دیتاشیت همان محصول تأیید شود. اگر پوشش از XLPE، پلی‌اتیلن یا ماده دیگری ساخته شده باشد، مشخصات دقیق آن باید در سفارش درج شود.

علاوه بر نام ماده، این موارد اهمیت دارند:

• ضخامت پوشش و قطر نهایی.
• محدوده دمایی مجاز.
• الزامات مقاومت در برابر شرایط محیطی.
• آزمون‌ها و شرایط کاربرد اعلام‌شده توسط سازنده.

رنگ پوشش یا نام XLPE به‌تنهایی، سطح ولتاژ مجاز محصول را تعیین نمی‌کند.

جریان مجاز سیم هاینا ۱۲۰ چقدر است؟

برای تمام محصولات هاینا روکش‌دار نمی‌توان یک جریان مجاز ثابت اعلام کرد.

ظرفیت عبور جریان به دمای محیط، سرعت باد، تابش خورشید، دمای مجاز هادی و پوشش و شرایط بهره‌برداری وابسته است. پوشش نیز بر انتقال حرارت اثر می‌گذارد.

بنابراین:

• جریان مجاز هادی لخت را مستقیماً به نسخه روکش‌دار تعمیم ندهید.
• عدد آمپراژ را همراه با شرایط مبنای محاسبه دریافت کنید.
• انتخاب نهایی را با اطلاعات کارخانه و محاسبات پروژه تطبیق دهید.

تفاوت سیم هاینا و مینک

هاینا و مینک، آرایش‌های متفاوتی از خانواده ACSR هستند. تفاوت آنها می‌تواند شامل ساختمان رشته‌ها، سطح مقطع، قطر، مقاومت الکتریکی و استحکام مکانیکی باشد.

برای آشنایی با گزینه دیگر، مقاله سیم و کابل روکش‌دار مینک ۷۰ را مطالعه کنید.

مقایسه دو محصول باید براساس دیتاشیت و مشخصات پوشش انجام شود. جایگزینی مینک با هاینا یا برعکس، بدون بررسی بار الکتریکی، نیروهای مکانیکی و تجهیزات خط صحیح نیست.

تفاوت هاینا روکشدار با کابل خودنگهدار

هاینا روکش‌دار، هادی پوشش‌دار با ساختمان ACSR است. کابل خودنگهدار، بسته به نوع محصول، آرایش رشته‌ها و سیستم نگهدارنده مخصوص خود را دارد.

این دو از نظر ساختمان، تجهیزات نصب و طراحی شبکه قابل جایگزینی مستقیم نیستند. برای بررسی این گروه، به دسته کابل خودنگهدار پایا نیرو مراجعه کنید.

قیمت سیم هاینا ۱۲۰ روکشدار چگونه تعیین می‌شود؟

قیمت به مشخصات هادی و پوشش، سازنده، مقدار سفارش، طول قرقره‌ها و شرایط تحویل وابسته است.

برای مقایسه پیشنهادها، اطلاعات زیر را یکسان کنید:

موضوع	اطلاعات لازم
هادی	نام Hyena و ساختمان تأییدشده
پوشش	جنس، ضخامت و مشخصات موردنیاز
مقدار	متراژ کل و طول هر قرقره
مبنای قیمت	متر یا وزن خالص محصول مشخص
بسته‌بندی	نوع قرقره و نحوه محاسبه هزینه آن
تحویل	زمان تأمین و شهر مقصد
مدارک	دیتاشیت و مدارک آزمون موردنیاز

قیمت متری را بدون تبدیل واحد با قیمت کیلویی مقایسه نکنید. اگر مبنا وزن است، مشخص کنید وزن هادی روکش‌دار محاسبه می‌شود یا وزن دیگری.

استعلام و خرید سیم هاینا روکشدار از پایا نیرو

برای دریافت پیشنهاد، مشخصات را با این قالب ارسال کنید:

ACSR Hyena روکش‌دار — متراژ کل: … — طول هر قرقره: … — سطح ولتاژ شبکه: … — مشخصات پوشش: … — برند موردنظر: … — شهر تحویل: …

اگر نقشه، دیتاشیت یا فهرست سازندگان مجاز پروژه دارید، همراه درخواست ارسال کنید. برای تأمین یراق‌آلات نیز قطر نهایی هادی و مشخصات اقلام موردنیاز را اعلام کنید.

ارسال درخواست قیمت در واتساپ پایا نیرو

تماس با واحد فروش

ارتباط در بله

سوالات متداول

آیا سیم هاینا مسی است؟

خیر. ACSR Hyena از رشته‌های آلومینیومی و مغزی فولادی تشکیل می‌شود.

هاینا ۱۲۰ و هاینا ۱۲۶ یک محصول هستند؟

ممکن است این نام‌ها در بازار برای اشاره به Hyena استفاده شوند، اما تطابق دو پیشنهاد باید از روی ساختمان هادی و مشخصات پوشش تأیید شود.

آیا وزن هاینا روکشدار همان ۴۵۰ کیلوگرم در کیلومتر است؟

این عدد مربوط به هادی لخت مرجع است. وزن نسخه روکش‌دار باید از دیتاشیت همان محصول دریافت شود.

آیا سیم هاینا برای سیم‌کشی داخل ساختمان مناسب است؟

این هادی برای کاربرد خطوط هوایی شناخته می‌شود و جایگزین سیم و کابل متداول تأسیسات داخلی ساختمان نیست.

آیا وجود روکش به معنی ایمن‌بودن تماس است؟

خیر. رعایت حریم، فاصله‌های الکتریکی و دستورالعمل‌های ایمنی شبکه الزامی است.

برای دریافت قیمت چه اطلاعاتی لازم است؟

نام دقیق هادی، مشخصات پوشش، متراژ، طول قرقره‌ها، برند یا الزامات پروژه و شهر تحویل را ارسال کنید.
