چرا استاندارد کابل 20 کیلوولت اهمیت دارد؟

کابل‌های 20 کیلوولت جزء مهم‌ترین تجهیزات شبکه‌های توزیع برق هستند و کوچک‌ترین نقص در طراحی یا تولید آن‌ها می‌تواند باعث خاموشی، آسیب تجهیزات و خسارات مالی سنگین شود.

به همین دلیل تمامی تولیدکنندگان معتبر جهان محصولات خود را بر اساس استانداردهای بین‌المللی تولید می‌کنند.

مهم‌ترین استاندارد مورد استفاده برای کابل‌های فشار متوسط:

IEC 60502-2

است.

این استاندارد مشخصات فنی، روش‌های آزمون، ساختار و الزامات کابل‌های قدرت با ولتاژ 6 تا 30 کیلوولت را تعیین می‌کند.

---

استاندارد IEC چیست؟

IEC مخفف:

International Electrotechnical Commission

یا

کمیسیون بین‌المللی الکتروتکنیک

است.

این سازمان معتبر جهانی وظیفه تدوین استانداردهای تجهیزات الکتریکی را بر عهده دارد.

امروزه تقریباً تمام تولیدکنندگان معتبر کابل در دنیا محصولات خود را بر اساس استانداردهای IEC تولید می‌کنند.

---

استاندارد IEC 60502-2 چیست؟

استاندارد IEC 60502-2 مشخصات کابل‌های قدرت با عایق اکسترود شده را تعیین می‌کند.

این استاندارد شامل:

✔ طراحی کابل

✔ جنس هادی

✔ نوع عایق

✔ ضخامت عایق

✔ شیلد

✔ روکش

✔ آزمون‌های کارخانه

✔ تست‌های بهره‌برداری

است.

---

کابل‌های تحت پوشش IEC 60502-2

این استاندارد برای کابل‌های:

• 6/10 کیلوولت
• 8.7/15 کیلوولت
• 12/20 کیلوولت
• 18/30 کیلوولت

استفاده می‌شود.

بنابراین کابل‌های 20 کیلوولت نیز در همین گروه قرار می‌گیرند.

---

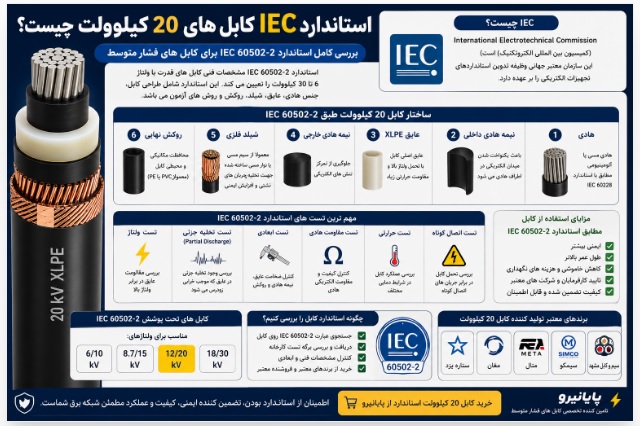

ساختار کابل طبق IEC 60502-2

1- هادی

هادی باید مطابق استاندارد:

IEC 60228

باشد.

هادی‌ها می‌توانند:

• مسی
• آلومینیومی

باشند.

---

2- لایه نیمه هادی داخلی

این لایه باعث یکنواخت شدن میدان الکتریکی در اطراف هادی می‌شود.

---

3- عایق XLPE

اصلی‌ترین بخش کابل فشار متوسط است.

مزایا:

✔ تحمل ولتاژ بالا

✔ مقاومت حرارتی زیاد

✔ طول عمر بالا

✔ مقاومت در برابر تخلیه جزئی

---

4- نیمه هادی خارجی

برای جلوگیری از تمرکز تنش‌های الکتریکی استفاده می‌شود.

---

5- شیلد فلزی

معمولاً از سیم مسی یا نوار مسی ساخته می‌شود.

وظایف:

• افزایش ایمنی
• تخلیه جریان‌های نشتی
• کنترل میدان الکتریکی

---

6- روکش نهایی

معمولاً از:

• PVC
• PE

تولید می‌شود.

---

مهم‌ترین تست‌های استاندارد IEC 60502-2

تست ولتاژ

بررسی مقاومت عایق در برابر ولتاژ بالا.

---

تست تخلیه جزئی (Partial Discharge)

یکی از مهم‌ترین آزمون‌های کابل فشار متوسط است.

وجود تخلیه جزئی می‌تواند باعث خرابی زودرس کابل شود.

---

تست ابعادی

بررسی ضخامت:

• عایق
• نیمه هادی
• روکش

---

تست مقاومت هادی

کنترل کیفیت هادی آلومینیومی یا مسی.

---

تست حرارتی

بررسی عملکرد کابل در شرایط دمایی مختلف.

---

تست اتصال کوتاه

بررسی مقاومت کابل در زمان وقوع خطا.

---

مزایای خرید کابل مطابق IEC 60502-2

ایمنی بیشتر

احتمال خرابی کابل کاهش می‌یابد.

طول عمر بالاتر

کابل‌های استاندارد عمر بیشتری دارند.

کاهش خاموشی

کیفیت بالاتر باعث افزایش قابلیت اطمینان شبکه می‌شود.

تایید کارفرمایان

اغلب مناقصات و پروژه‌های صنعتی فقط کابل‌های دارای این استاندارد را می‌پذیرند.

---

چگونه استاندارد کابل را بررسی کنیم؟

هنگام خرید کابل 20 کیلوولت موارد زیر را کنترل کنید:

✔ درج IEC 60502-2 روی کابل

✔ دریافت برگه تست کارخانه

✔ بررسی مشخصات فنی

✔ کنترل برند تولیدکننده

✔ خرید از فروشنده معتبر

---

بهترین برندهای کابل دارای استاندارد IEC 60502-2

در بازار ایران برندهای زیر محصولات فشار متوسط خود را مطابق استانداردهای معتبر تولید می‌کنند:

• ستاره یزد
• مغان
• متال
• سیمکو
• سیم و کابل مشهد

---

تفاوت کابل استاندارد و غیراستاندارد

ویژگی	کابل استاندارد	کابل غیراستاندارد
طول عمر	بالا	پایین
تحمل ولتاژ	مناسب	ضعیف
ایمنی	بالا	پایین
کیفیت عایق	استاندارد	نامشخص
احتمال خرابی	کم	زیاد

---

چرا پیمانکاران حرفه‌ای روی استاندارد کابل حساس هستند؟

در پروژه‌های صنعتی هزینه تعویض کابل بسیار زیاد است.

به همین دلیل پیمانکاران ترجیح می‌دهند از ابتدا محصولی استفاده کنند که:

✔ استاندارد معتبر داشته باشد.

✔ تست‌های کارخانه را گذرانده باشد.

✔ کیفیت آن قابل اطمینان باشد.

---

خرید کابل 20 کیلوولت استاندارد از پایانیرو

پایانیرو تأمین‌کننده تخصصی کابل‌های فشار متوسط و تجهیزات برق صنعتی است.

مزایای خرید از پایانیرو:

✅ استعلام قیمت روز

✅ ارائه برگه تست کارخانه

✅ تأمین مستقیم از کارخانه

✅ مشاوره فنی رایگان

✅ ارسال به سراسر کشور

✅ تأمین پروژه‌های صنعتی و نیروگاهی

---

جمع‌بندی

استاندارد IEC 60502-2 مهم‌ترین مرجع طراحی و تولید کابل‌های 20 کیلوولت در جهان است. هنگام خرید کابل فشار متوسط حتماً از مطابقت محصول با این استاندارد اطمینان حاصل کنید تا شبکه برق شما از نظر ایمنی، طول عمر و عملکرد در بهترین شرایط قرار داشته باشد.
