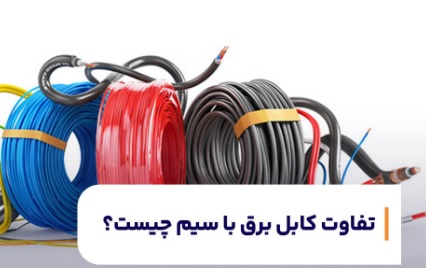

تفاوت سیم و کابل چیست؟ مقایسه سیم افشان، مفتولی و انواع کابل برق

سیم و کابل دو اصطلاح پرکاربرد در صنعت برق هستند، اما از نظر ساختار، کاربرد و میزان حفاظت با یکدیگر تفاوت دارند. انتخاب صحیح بین سیم و کابل می‌تواند بر ایمنی، افت ولتاژ، دوام تجهیزات و هزینه نهایی پروژه تأثیر مستقیم داشته باشد.

به‌صورت ساده، سیم معمولاً یک هادی منفرد است؛ اما کابل می‌تواند شامل یک یا چند هادی عایق‌شده به همراه روکش و در برخی مدل‌ها شیلد یا زره باشد.

برای مشاهده انواع محصولات می‌توانید وارد دسته سیم و کابل پایا نیرو شوید.

سیم چیست؟

سیم برق یک هادی الکتریکی است که برای انتقال جریان استفاده می‌شود. هادی سیم معمولاً از مس یا آلومینیوم ساخته می‌شود و می‌تواند لخت یا دارای عایق باشد.

سیم‌های عایق‌دار در کاربردهایی مانند:

• سیم‌کشی ساختمان
• تابلو برق
• تجهیزات الکتریکی
• ماشین‌آلات
• تأسیسات

استفاده می‌شوند.

انواع سیم برق

سیم مفتولی

سیم مفتولی دارای هادی نسبتاً صلب است و بیشتر در نصب‌های ثابت استفاده می‌شود.

ویژگی‌ها:

• انعطاف‌پذیری کمتر
• مناسب نصب ثابت
• ساختار ساده
• کاربرد گسترده در تأسیسات

سیم نیمه‌افشان

در سیم نیمه‌افشان، هادی از چند رشته نسبتاً ضخیم تشکیل شده است و از نظر انعطاف‌پذیری بین مفتولی و افشان قرار می‌گیرد.

سیم افشان

سیم افشان از تعداد زیادی رشته نازک تشکیل شده و انعطاف‌پذیری بیشتری دارد.

کاربردهای رایج:

• تابلو برق
• تجهیزات الکتریکی
• ماشین‌آلات
• مسیرهایی که نیاز به خم‌کاری و انعطاف دارند

کابل چیست؟

کابل برق محصولی است که یک یا چند هادی را در یک ساختار محافظت‌شده برای انتقال انرژی یا سیگنال در بر می‌گیرد.

ساختمان کابل بسته به کاربرد می‌تواند شامل:

• هادی
• عایق
• فیلر
• روکش داخلی
• شیلد
• زره
• روکش خارجی

باشد.

همه کابل‌ها الزاماً چند رشته نیستند. کابل تک‌رشته نیز در پروژه‌های برق، به‌خصوص در شبکه‌های فشار متوسط، کاربرد زیادی دارد.

تفاوت سیم و کابل در یک نگاه

ویژگی	سیم	کابل
تعداد هادی	معمولاً یک هادی	یک یا چند هادی
ساختار	ساده‌تر	معمولاً پیچیده‌تر
روکش	ممکن است فقط عایق داشته باشد	معمولاً دارای روکش کلی است
شیلد و زره	معمولاً ندارد	ممکن است داشته باشد
کاربرد	سیم‌کشی و اتصالات	قدرت، کنترل، مخابرات و صنعت
محل نصب	داخل لوله، تابلو، تأسیسات	زمین، سینی، کانال، هوا و محیط صنعتی

تفاوت سیم افشان و کابل افشان

یکی از سؤالات پرتکرار کاربران، تفاوت سیم افشان و کابل افشان است.

سیم افشان

معمولاً یک هادی افشان عایق‌شده دارد.

برای مثال:

سیم افشان 1×2.5

کابل افشان

می‌تواند چند هادی افشان عایق‌شده داشته باشد که در یک روکش مشترک قرار گرفته‌اند.

برای مثال:

کابل افشان 3×2.5

بنابراین واژه «افشان» به نوع ساختار هادی اشاره دارد، نه اینکه محصول حتماً سیم باشد یا کابل.

سیم مفتولی بهتر است یا افشان؟

هیچ‌کدام به‌صورت مطلق بهتر نیستند.

انتخاب به نوع کاربرد بستگی دارد.

ویژگی	مفتولی	افشان
انعطاف‌پذیری	کمتر	بیشتر
نصب ثابت	مناسب	قابل استفاده
تابلو برق	کاربرد دارد	بسیار رایج
خم‌کاری	سخت‌تر	آسان‌تر
تعداد رشته هادی	کمتر	بیشتر

در پروژه‌های حرفه‌ای باید نوع هادی مطابق استاندارد و شرایط نصب انتخاب شود.

انواع کابل برق

کابل زمینی

کابل زمینی برای نصب در زمین، کانال یا مسیرهای ثابت استفاده می‌شود.

در انتخاب آن باید به موارد زیر توجه کرد:

• نوع هادی
• عایق
• روکش
• رطوبت
• شرایط خاک
• حفاظت مکانیکی
• جریان موردنیاز

برای مشاهده محصولات مرتبط وارد دسته کابل زمینی پایا نیرو شوید.

کابل آلومینیومی

کابل‌های آلومینیومی در شبکه‌های توزیع و بسیاری از پروژه‌های زیرساختی کاربرد دارند.

مزایای اصلی:

• وزن کمتر
• هزینه اقتصادی‌تر در بسیاری از پروژه‌ها
• مناسب برای متراژهای بالا

برای مشاهده محصولات می‌توانید به دسته کابل آلومینیومی پایا نیرو مراجعه کنید.

کابل مسی

کابل‌های مسی در پروژه‌های ساختمانی و صنعتی بسیار رایج هستند.

مزایا:

• هدایت الکتریکی بالاتر
• سطح مقطع کمتر برای برخی ظرفیت‌های مشابه
• اتصالات جمع‌وجورتر

انتخاب مس یا آلومینیوم باید بر اساس جریان، طول مسیر، افت ولتاژ، وزن و هزینه انجام شود.

کابل زره‌دار

کابل زره‌دار دارای لایه‌ای برای افزایش حفاظت مکانیکی است.

در پروژه‌هایی که احتمال:

• ضربه
• فشار
• آسیب مکانیکی
• عبور ماشین‌آلات

وجود دارد، استفاده از کابل زره‌دار می‌تواند موردنیاز باشد.

برای مشاهده این محصولات وارد دسته کابل زره‌دار پایا نیرو شوید.

کابل فشار متوسط

کابل‌های فشار متوسط در شبکه‌های توزیع، پست‌های برق و صنایع استفاده می‌شوند.

ساختمان آنها می‌تواند شامل:

• هادی
• نیمه‌هادی داخلی
• عایق XLPE
• نیمه‌هادی خارجی
• شیلد فلزی
• روکش
• زره در صورت نیاز

باشد.

برای مشاهده محصولات وارد دسته کابل فشار متوسط پایا نیرو شوید.

کابل خودنگهدار چیست؟

کابل‌های خودنگهدار برای شبکه‌های هوایی توزیع برق طراحی شده‌اند.

این محصولات ساختار متفاوتی نسبت به کابل‌های زمینی دارند و برای نصب روی شبکه‌های هوایی استفاده می‌شوند.

برای مشاهده محصولات به دسته کابل خودنگهدار پایا نیرو مراجعه کنید.

آیا ACSR کابل است؟

ACSR مخفف Aluminium Conductor Steel Reinforced است.

این محصول در واقع یک هادی هوایی آلومینیومی با مغز فولادی است و در خطوط انتقال و توزیع هوایی برق استفاده می‌شود.

بنابراین بهتر است ACSR را «هادی هوایی» معرفی کنیم، نه کابل زمینی یا کابل عایق‌دار.

هادی‌هایی مانند:

• Mink
• Fox
• Hyena

در این خانواده قرار می‌گیرند.

تفاوت سیم و کابل مسی و آلومینیومی

هادی مسی

ویژگی‌ها:

• هدایت الکتریکی بالاتر
• وزن بیشتر
• قیمت اولیه بیشتر در بسیاری از پروژه‌ها
• کاربرد گسترده در ساختمان و صنعت

هادی آلومینیومی

ویژگی‌ها:

• وزن کمتر
• قیمت اقتصادی‌تر
• کاربرد گسترده در شبکه توزیع
• نیاز به سطح مقطع بیشتر برای برخی ظرفیت‌های مشابه

این قاعده که «آلومینیوم همیشه دقیقاً دو سایز بیشتر از مس است» صحیح نیست.

سطح مقطع مناسب باید با محاسبه:

• جریان مجاز
• افت ولتاژ
• اتصال کوتاه
• طول مسیر

انتخاب شود.

سیم و کابل اختر

محصولات برند اختر نیز در بازار سیم و کابل و تجهیزات شبکه شناخته می‌شوند.

در انتخاب محصولات این برند باید مشخصات زیر بررسی شوند:

• نوع کابل
• سطح مقطع
• جنس هادی
• ولتاژ
• استاندارد
• شرایط نصب
• مشخصات پروژه

در پروژه‌هایی که تأییدیه کارفرما اهمیت دارد، باید دامنه دقیق تأیید محصول موردنظر نیز کنترل شود.

سیم 1.5 و 2.5 چه کاربردی دارند؟

سیم‌های 1.5 و 2.5 میلی‌متر مربع در ساختمان بسیار پرکاربرد هستند، اما نباید برای آنها یک آمپراژ ثابت در همه شرایط اعلام کرد.

جریان مجاز به عوامل زیر بستگی دارد:

• نوع عایق
• روش نصب
• دمای محیط
• تعداد هادی‌های مجاور
• طول مسیر

بنابراین طراحی باید بر اساس شرایط واقعی مدار انجام شود.

تفاوت PVC و XLPE

PVC

در سیم‌ها و کابل‌های فشار ضعیف بسیار رایج است.

XLPE

در کابل‌های قدرت و فشار متوسط کاربرد گسترده دارد و از نظر عملکرد حرارتی و الکتریکی ویژگی‌های متفاوتی دارد.

هیچ‌کدام به‌صورت مطلق برای همه کاربردها بهتر نیستند.

آیا کابل زیرزمینی حتماً باید زره‌دار باشد؟

خیر.

قابلیت دفن کابل به موارد زیر بستگی دارد:

• ساختمان کابل
• روکش
• حفاظت مکانیکی
• شرایط خاک
• روش اجرا
• مشخصات سازنده

زره فقط یکی از روش‌های افزایش حفاظت مکانیکی است.

چگونه سیم یا کابل مناسب انتخاب کنیم؟

1. تعیین ولتاژ

ابتدا مشخص کنید پروژه:

• فشار ضعیف
• فشار متوسط
• یا سطح ولتاژی دیگری

دارد.

2. محاسبه جریان

جریان بار یکی از مهم‌ترین عوامل انتخاب سطح مقطع است.

3. بررسی طول مسیر

طول زیاد باعث افزایش اهمیت افت ولتاژ می‌شود.

4. تعیین روش نصب

مشخص کنید کابل:

• داخل لوله
• روی سینی
• در زمین
• داخل کانال
• یا به‌صورت هوایی

نصب خواهد شد.

5. انتخاب نوع هادی

مس یا آلومینیوم باید بر اساس طراحی فنی و اقتصادی انتخاب شود.

6. بررسی شرایط محیطی

موارد زیر باید در نظر گرفته شوند:

• رطوبت
• دما
• اشعه UV
• مواد شیمیایی
• احتمال آسیب مکانیکی

اشتباهات رایج هنگام خرید سیم و کابل

از اشتباهات رایج می‌توان به موارد زیر اشاره کرد:

• خرید فقط بر اساس قیمت
• انتخاب سایز فقط بر اساس تجربه
• بی‌توجهی به طول مسیر
• مقایسه کابل‌های با مشخصات متفاوت
• انتخاب کابل نامناسب برای محیط
• عدم بررسی افت ولتاژ
• عدم توجه به استاندارد
• اشتباه گرفتن ACSR با کابل
• انتخاب نادرست بین افشان و مفتولی

قیمت سیم و کابل

قیمت سیم و کابل به عوامل مختلفی بستگی دارد:

• قیمت مس
• قیمت آلومینیوم
• سطح مقطع
• تعداد رشته
• نوع عایق
• نوع روکش
• وجود شیلد یا زره
• برند
• متراژ

به همین دلیل قیمت باید براساس مشخصات دقیق محصول استعلام شود.

خرید سیم و کابل از پایا نیرو

برای مشاهده محصولات مختلف وارد دسته سیم و کابل پایا نیرو شوید.

برای دریافت قیمت بهتر است مشخصات درخواست را کامل ارسال کنید:

نوع محصول + تعداد رشته + سطح مقطع + جنس هادی + متراژ + محل تحویل

مثال:

کابل آلومینیومی 4×25 – متراژ 1000 متر – تحویل تهران

استعلام قیمت و دریافت پیش‌فاکتور

واتساپ پایا نیرو – 09001258175

ارتباط در بله – @payatransfo

سوالات متداول درباره تفاوت سیم و کابل

تفاوت اصلی سیم و کابل چیست؟

سیم معمولاً یک هادی منفرد است، اما کابل می‌تواند از یک یا چند هادی به همراه عایق، روکش و لایه‌های حفاظتی تشکیل شود.

آیا کابل حتماً چند رشته است؟

خیر. کابل تک‌رشته نیز وجود دارد و در پروژه‌های برق بسیار پرکاربرد است.

تفاوت سیم افشان و کابل افشان چیست؟

سیم افشان معمولاً یک هادی عایق‌شده دارد، اما کابل افشان می‌تواند چند هادی افشان عایق‌شده در یک روکش مشترک داشته باشد.

سیم افشان بهتر است یا مفتولی؟

بستگی به کاربرد دارد. افشان انعطاف‌پذیرتر است و مفتولی برای بسیاری از نصب‌های ثابت مناسب است.

کابل مسی بهتر است یا آلومینیومی؟

هیچ پاسخ یکسانی برای همه پروژه‌ها وجود ندارد. مس هدایت بیشتری دارد و آلومینیوم سبک‌تر و معمولاً اقتصادی‌تر است.

ACSR سیم است یا کابل؟

ACSR یک هادی هوایی آلومینیومی تقویت‌شده با فولاد است.

برای زیر خاک چه کابلی مناسب است؟

نوع کابل باید بر اساس شرایط خاک، رطوبت، حفاظت مکانیکی و مشخصات پروژه انتخاب شود.

جمع‌بندی

تفاوت سیم و کابل بیشتر به ساختار، میزان حفاظت و کاربرد آنها مربوط می‌شود.

سیم معمولاً یک هادی منفرد است، در حالی که کابل می‌تواند دارای یک یا چند هادی، عایق، روکش، شیلد یا زره باشد.

برای انتخاب صحیح نباید فقط به نام یا سایز توجه کرد. جریان، افت ولتاژ، طول مسیر، روش نصب، جنس هادی و شرایط محیطی همگی اهمیت دارند.
