کابل 20 کیلوولت چیست؟ معرفی کامل انواع و کاربردها

کابل 20 کیلوولت یکی از مهم‌ترین کابل‌های مورد استفاده در شبکه‌های فشار متوسط است که برای انتقال و توزیع انرژی الکتریکی در پست‌های برق، کارخانه‌ها، شهرک‌های صنعتی، نیروگاه‌ها و پروژه‌های زیرساختی به کار می‌رود. در بسیاری از پروژه‌های شبکه 20 کیلوولت، کابل با رده ولتاژی 12/20(24) kV مورد استفاده قرار می‌گیرد.

این کابل‌ها معمولاً با هادی مسی یا آلومینیومی، عایق XLPE، لایه‌های نیمه‌هادی، شیلد فلزی و روکش نهایی تولید می‌شوند و متناسب با شرایط پروژه می‌توانند به‌صورت زره‌دار یا بدون زره انتخاب شوند.

برای مشاهده مدل‌های موجود و استعلام قیمت می‌توانید وارد دسته کابل فشار متوسط پایا نیرو شوید.

کابل 20 کیلوولت چیست؟

کابل 20 کیلوولت در گروه کابل‌های فشار متوسط یا Medium Voltage قرار می‌گیرد و برای انتقال برق در شبکه‌هایی استفاده می‌شود که ولتاژ آنها بالاتر از شبکه فشار ضعیف است.

در نام‌گذاری 12/20(24) kV:

• 12 کیلوولت ولتاژ نامی فاز به زمین است.
• 20 کیلوولت ولتاژ نامی فاز به فاز است.
• 24 کیلوولت بیشترین ولتاژ سیستم در این رده محسوب می‌شود.

بنابراین هنگام خرید بهتر است فقط عبارت «کابل 20 کیلوولت» ذکر نشود و رده ولتاژی دقیق پروژه نیز مشخص باشد.

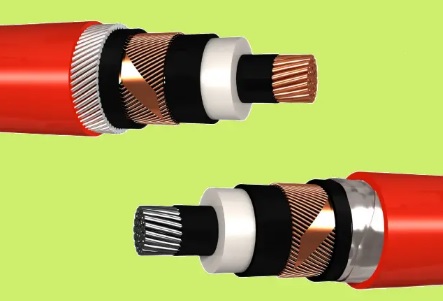

ساختمان کابل 20 کیلوولت

کابل فشار متوسط از چند لایه اصلی تشکیل می‌شود که هرکدام وظیفه مشخصی دارند.

هادی

هادی وظیفه انتقال جریان الکتریکی را بر عهده دارد و معمولاً از یکی از این دو جنس ساخته می‌شود:

• مس
• آلومینیوم

انتخاب بین مس و آلومینیوم به جریان موردنیاز، طول مسیر، هزینه، وزن کابل و شرایط پروژه بستگی دارد.

لایه نیمه‌هادی روی هادی

این لایه بین هادی و عایق قرار می‌گیرد و به یکنواخت شدن میدان الکتریکی کمک می‌کند.

عایق XLPE

در کابل‌های فشار متوسط، XLPE یکی از رایج‌ترین عایق‌ها است و وظیفه تحمل ولتاژ و جداسازی الکتریکی هادی را بر عهده دارد.

لایه نیمه‌هادی روی عایق

این بخش در اطراف عایق قرار گرفته و به کنترل میدان الکتریکی کابل کمک می‌کند.

شیلد فلزی

شیلد کابل معمولاً از سیم یا نوار مسی ساخته می‌شود و نقش مهمی در هدایت جریان‌های خازنی و جریان‌های خطا دارد.

روکش نهایی

روکش خارجی کابل از لایه‌های داخلی در برابر رطوبت، سایش، مواد شیمیایی و آسیب‌های محیطی محافظت می‌کند.

مشخصات متداول کابل 20 کیلوولت

مشخصه	گزینه متداول
رده ولتاژی	12/20(24) kV
نوع هادی	مس یا آلومینیوم
عایق	XLPE
ساختار	تک‌رشته یا چندرشته
شیلد	مسی
نوع حفاظت مکانیکی	زره‌دار یا بدون زره
محل نصب	زمین، کانال، تونل یا تأسیسات
کاربرد	شبکه توزیع و پروژه‌های صنعتی

مشخصات نهایی باید براساس دیتاشیت سازنده و الزامات پروژه بررسی شود.

کابل 20 کیلوولت مسی

کابل‌های مسی به دلیل هدایت الکتریکی بالا در پروژه‌های صنعتی و شبکه‌هایی که محدودیت سطح مقطع یا فضای نصب اهمیت دارد، کاربرد زیادی دارند.

مزایای کابل مسی

• هدایت الکتریکی بالا
• سطح مقطع کمتر نسبت به آلومینیوم برای برخی ظرفیت‌های مشابه
• اتصالات مناسب و جمع‌وجور
• گزینه مناسب برای پروژه‌های صنعتی

کاربردها

• پست‌های برق
• کارخانه‌ها
• نیروگاه‌ها
• بیمارستان‌ها
• مراکز صنعتی
• تأسیسات حساس

کابل 20 کیلوولت آلومینیومی

کابل آلومینیومی به دلیل وزن کمتر و قیمت اقتصادی‌تر در بسیاری از پروژه‌های توزیع برق مورد استفاده قرار می‌گیرد.

مزایا

• وزن کمتر
• هزینه اقتصادی‌تر
• مناسب برای متراژهای بالا
• حمل و نصب آسان‌تر در برخی پروژه‌ها

انتخاب سطح مقطع کابل آلومینیومی باید براساس محاسبات جریان، افت ولتاژ و اتصال کوتاه انجام شود.

برای مشاهده نمونه‌های بیشتر می‌توانید به مطالب مرتبط با کابل‌های آلومینیومی در تکه کابل نیز مراجعه کنید.

کابل 20 کیلوولت زره‌دار چیست؟

در پروژه‌هایی که احتمال آسیب مکانیکی وجود دارد، استفاده از کابل زره‌دار یا آرموردار می‌تواند موردنیاز باشد.

زره کابل می‌تواند در برابر مواردی مانند:

• فشار مکانیکی
• ضربه
• شرایط سخت نصب
• برخی آسیب‌های محیطی

حفاظت بیشتری ایجاد کند.

برای مشاهده محصولات این گروه می‌توانید وارد دسته کابل زره‌دار پایا نیرو شوید.

کابل 20 کیلوولت در چه پروژه‌هایی استفاده می‌شود؟

این کابل در پروژه‌های مختلفی کاربرد دارد.

شبکه‌های توزیع برق

• اتصال پست‌ها
• خطوط زیرزمینی
• توسعه شبکه شهری
• انتقال برق بین بخش‌های مختلف شبکه

صنایع و کارخانه‌ها

• فولاد
• سیمان
• معدن
• نفت و گاز
• پتروشیمی
• خودروسازی

نیروگاه‌ها

• نیروگاه خورشیدی
• نیروگاه گازی
• نیروگاه سیکل ترکیبی

پروژه‌های بزرگ ساختمانی و زیرساختی

• بیمارستان
• مراکز تجاری
• شهرک صنعتی
• برج‌ها
• مراکز داده

کابل 20 کیلوولت چه سایزهایی دارد؟

سایزهای رایج این کابل متناسب با کارخانه سازنده و طراحی پروژه می‌تواند شامل موارد زیر باشد:

• 1×50
• 1×70
• 1×95
• 1×120
• 1×150
• 1×185
• 1×240
• 1×300
• 1×400 میلی‌متر مربع

برای انتخاب سطح مقطع مناسب نباید فقط به جریان نامی تجهیزات توجه کرد.

چگونه سایز کابل 20 کیلوولت را انتخاب کنیم؟

برای انتخاب صحیح باید موارد زیر بررسی شوند:

• جریان بار
• جنس هادی
• طول مسیر
• افت ولتاژ
• جریان اتصال کوتاه
• زمان رفع خطا
• روش نصب
• دمای محیط
• دمای خاک
• مقاومت حرارتی خاک
• تعداد کابل‌های مجاور
• شرایط توسعه آینده

برای مطالعه بیشتر می‌توانید مقاله راهنمای انتخاب کابل 20 کیلوولت در پایا نیرو را نیز بررسی کنید.

جریان مجاز کابل 20 کیلوولت چقدر است؟

برای این کابل یک عدد ثابت نمی‌توان اعلام کرد.

جریان مجاز به عوامل زیر بستگی دارد:

• سطح مقطع
• جنس هادی
• تک‌رشته یا چندرشته بودن
• روش نصب
• دمای خاک یا هوا
• آرایش کابل‌ها
• نوع عایق
• شرایط تهویه

بنابراین برای مثال نمی‌توان گفت کابل 1×185 همیشه مقدار مشخصی آمپر تحمل می‌کند. باید جدول جریان سازنده و ضرایب تصحیح پروژه بررسی شود.

آیا کابل 20 کیلوولت را می‌توان مستقیم در خاک نصب کرد؟

در صورت مناسب بودن ساختار کابل و طراحی مسیر، امکان نصب مستقیم وجود دارد، اما قبل از اجرا باید موارد زیر بررسی شوند:

• نوع روکش
• حفاظت مکانیکی
• احتمال نفوذ رطوبت
• شرایط خاک
• بستر کابل
• نحوه اجرای ترانشه
• احتمال ضربه یا فشار

اگر پروژه شما کابل زمینی نیاز دارد می‌توانید دسته کابل زمینی پایا نیرو را مشاهده کنید.

تفاوت کابل 12/20 با کابل 18/30 کیلوولت

این دو کابل در یک رده ولتاژی قرار ندارند.

12/20(24) kV معمولاً در شبکه‌های 20 کیلوولت استفاده می‌شود.

اما 18/30(36) kV برای سطح ولتاژ بالاتری طراحی شده است.

به همین دلیل هنگام استعلام باید ولتاژ دقیق پروژه اعلام شود.

تفاوت کابل 20 کیلوولت زمینی با کابل خودنگهدار

این دو محصول کاربرد متفاوتی دارند.

کابل فشار متوسط زمینی معمولاً دارای:

• عایق XLPE
• لایه‌های نیمه‌هادی
• شیلد فلزی
• روکش بیرونی

است.

اما کابل خودنگهدار برای نصب در شبکه‌های هوایی طراحی می‌شود.

برای مشاهده کابل‌های هوایی می‌توانید به دسته کابل خودنگهدار پایا نیرو مراجعه کنید.

سرکابل و مفصل کابل 20 کیلوولت

برای اتصال کابل فشار متوسط به تابلو، ترانسفورماتور یا تجهیزات دیگر از سرکابل استفاده می‌شود.

برای اتصال دو بخش کابل نیز از مفصل فشار متوسط استفاده می‌شود.

در انتخاب سرکابل یا مفصل باید موارد زیر مشخص باشند:

• ولتاژ
• سایز کابل
• جنس هادی
• نوع عایق
• نصب داخلی یا خارجی
• نوع کابل

برای مشاهده این تجهیزات می‌توانید وارد دسته سرکابل و مفصل پایا نیرو شوید.

استاندارد کابل 20 کیلوولت

یکی از استانداردهای اصلی مورد استفاده برای کابل‌های فشار متوسط IEC 60502-2 است.

در پروژه‌های داخلی علاوه بر استانداردهای بین‌المللی باید مشخصات فنی کارفرما، شرکت توزیع و Vendor List پروژه نیز بررسی شوند.

خرید کابل تنها براساس برند یا قیمت توصیه نمی‌شود و مشخصات واقعی کابل باید با نیاز پروژه مطابقت داشته باشد.

بهترین برند کابل 20 کیلوولت

انتخاب بهترین برند باید براساس مشخصات پروژه انجام شود.

مواردی که هنگام انتخاب برند باید بررسی شوند:

• تأییدیه کارفرما
• مشخصات فنی
• نوع عایق
• سطح مقطع هادی
• ساختار شیلد
• کیفیت روکش
• طول قرقره
• شرایط تحویل
• انطباق با Vendor List

در پایا نیرو امکان بررسی و استعلام کابل‌های فشار متوسط از برندهای مختلف وجود دارد.

برای مشاهده محصولات به دسته کابل فشار متوسط پایا نیرو مراجعه کنید.

قیمت کابل 20 کیلوولت

قیمت کابل 20 کیلوولت ثابت نیست و به عوامل مختلفی بستگی دارد:

• مسی یا آلومینیومی بودن
• سطح مقطع
• مقدار شیلد مسی
• زره‌دار یا بدون زره بودن
• نوع روکش
• برند
• متراژ
• قیمت روز مس
• قیمت روز آلومینیوم
• هزینه قرقره و حمل

به همین دلیل بهتر است قیمت کابل براساس مشخصات دقیق و متراژ پروژه استعلام شود.

خرید کابل 20 کیلوولت از پایا نیرو

برای خرید کابل فشار متوسط، مشخصات پروژه خود را برای واحد فروش پایا نیرو ارسال کنید تا قیمت روز، موجودی، برند قابل تأمین و زمان تحویل بررسی شود.

برای مشاهده محصولات وارد دسته کابل فشار متوسط پایا نیرو شوید.

استعلام قیمت و دریافت پیش‌فاکتور

واتساپ پایا نیرو – 09001258175

ارتباط در بله – @payatransfo

برای دریافت پاسخ سریع‌تر مشخصات خود را به این شکل ارسال کنید:

ولتاژ + سایز کابل + جنس هادی + زره‌دار یا بدون زره + متراژ + شهر محل تحویل

مثال:

کابل 12/20 kV آلومینیومی 1×185 – متراژ 1500 متر – تحویل تهران

هنگام خرید کابل 20 کیلوولت چه اطلاعاتی لازم است؟

برای جلوگیری از اشتباه در سفارش بهتر است موارد زیر مشخص باشند:

1. رده ولتاژ
2. سطح مقطع
3. جنس هادی
4. تک‌رشته یا چندرشته
5. سطح مقطع شیلد
6. زره‌دار یا بدون زره
7. نوع روکش
8. استاندارد پروژه
9. متراژ
10. طول قرقره
11. محل تحویل
12. برند یا سازنده مورد تأیید

اگر پروژه دارای BOQ یا دیتاشیت است، ارسال فایل می‌تواند روند استعلام و انتخاب محصول را دقیق‌تر کند.

سوالات متداول درباره کابل 20 کیلوولت

کابل 20 کیلوولت چه ولتاژی دارد؟

در بسیاری از شبکه‌های 20 کیلوولت از کابل با رده 12/20(24) kV استفاده می‌شود.

کابل مسی بهتر است یا آلومینیومی؟

کابل مسی هدایت الکتریکی بالاتری دارد؛ کابل آلومینیومی سبک‌تر و در بسیاری از پروژه‌ها اقتصادی‌تر است. انتخاب نهایی باید براساس طراحی انجام شود.

کابل 20 کیلوولت چند آمپر تحمل می‌کند؟

مقدار جریان به سطح مقطع، جنس هادی و شرایط نصب بستگی دارد و باید از جداول سازنده استخراج شود.

آیا کابل 20 کیلوولت در خاک نصب می‌شود؟

در صورت مناسب بودن ساختار و رعایت شرایط نصب، بله.

آیا 18/30 همان کابل 20 کیلوولت است؟

خیر. کابل 18/30(36) kV برای رده ولتاژی بالاتری طراحی شده است.

برای کابل 20 کیلوولت چه سرکابلی نیاز است؟

سرکابل باید براساس رده ولتاژی، سایز کابل، جنس هادی، ساختار کابل و نوع نصب انتخاب شود.

جمع‌بندی

کابل 20 کیلوولت یکی از اصلی‌ترین تجهیزات شبکه‌های فشار متوسط است و در بسیاری از پروژه‌ها در رده 12/20(24) kV مورد استفاده قرار می‌گیرد.

این کابل می‌تواند دارای هادی مسی یا آلومینیومی باشد و براساس شرایط پروژه به‌صورت زره‌دار یا بدون زره انتخاب شود.

در انتخاب کابل مناسب باید علاوه بر سطح مقطع به جریان، افت ولتاژ، اتصال کوتاه، طول مسیر، روش نصب و شرایط محیطی نیز توجه شود.
