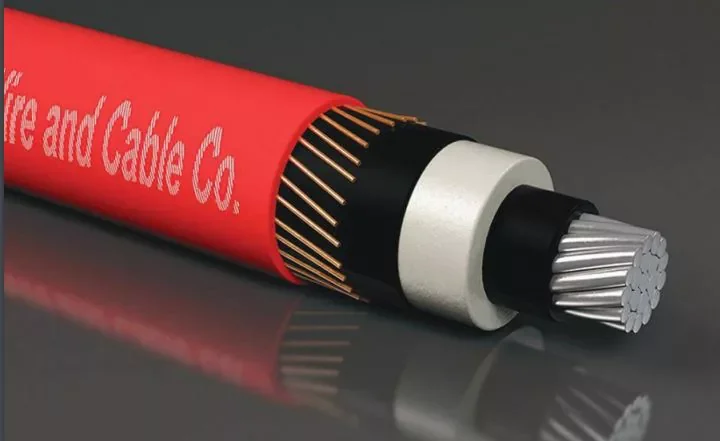

کابل ۱×۱۸۵ آلومینیوم ۲۰ کیلوولت زره‌دار مشهد

کابل ۱×۱۸۵ آلومینیوم ۲۰ کیلوولت زره‌دار مشهد از کابل‌های فشار متوسط است که برای اتصال تجهیزات و تغذیه شبکه‌های توزیع، مطابق طراحی پروژه بررسی می‌شود. عبارت ۱×۱۸۵ به معنی یک رشته هادی با سطح مقطع نامی ۱۸۵ میلی‌متر مربع است.

برای خرید این کابل، علاوه بر سطح مقطع، رده ولتاژی، ساختمان هادی، مشخصات اسکرین فلزی، جنس زره و روکش باید مشخص شوند. اطلاعات قطعی محصول قابل تحویل باید با دیتاشیت سازنده و مدارک سفارش تطبیق داشته باشند.

استعلام قیمت و موجودی کابل ۱۸۵ آلومینیوم مشهد در واتساپ پایا نیرو

مشخصات فنی کابل ۱×۱۸۵ آلومینیوم زره‌دار مشهد

مشخصه	توضیحات
نام عرضه	کابل فشار متوسط زره‌دار مشهد
تعداد رشته	تک‌رشته
سطح مقطع نامی هادی	۱۸۵ میلی‌متر مربع
جنس هادی	آلومینیوم
کلاس و ساختمان هادی	مطابق دیتاشیت سازنده
رده ولتاژی	مطابق مشخصات مصوب؛ رده دقیق باید تأیید شود
عایق موردنظر	XLPE؛ مطابق مدارک محصول
اسکرین نیمه‌هادی	مطابق ساختمان تأییدشده کابل
اسکرین فلزی	جنس، ساختمان و سطح مقطع مطابق سفارش
زره	جنس و ساختمان نیازمند تأیید دیتاشیت
روکش خارجی	مطابق مشخصات محصول قابل تحویل
جریان مجاز	وابسته به ساختمان کابل و شرایط نصب
مقاومت الکتریکی	مطابق مدارک سازنده و شرایط مرجع
وزن و قطر خارجی	مطابق دیتاشیت همان مدل
طول هر قرقره	مطابق موجودی و توافق سفارش

AAAC نام یک خانواده هادی آلیاژی آلومینیومی است و نباید به‌عنوان کلاس هادی این کابل درج شود. کلاس هادی کابل و مشخصات آلیاژ یا ماده مصرفی باید از مدارک سازنده دریافت شوند.

رده ولتاژی صحیح کابل ۲۰ کیلوولت

اگر کابل برای رده 12/20(24) kV سفارش داده شده باشد، ترتیب آن به‌صورت U₀/U(Um) است:

• ۱۲ کیلوولت: ولتاژ نامی بین هادی و زمین یا اسکرین فلزی.
• ۲۰ کیلوولت: ولتاژ نامی بین هادی‌های فاز.
• ۲۴ کیلوولت: بیشترین ولتاژ سیستم در نظر گرفته‌شده برای تجهیز.

بنابراین عبارت «U₀/U = 20/12» برای این رده، ترتیب صحیحی ندارد.

انتخاب رده مناسب باید با وضعیت اتصال زمین شبکه، شرایط خطای زمین و الزامات بهره‌بردار هماهنگ باشد.

برای آشنایی با ساختمان و مدارک فنی کابل، مقاله مشخصات فنی و استاندارد کابل فشار متوسط ۲۰ کیلوولت را مطالعه کنید.

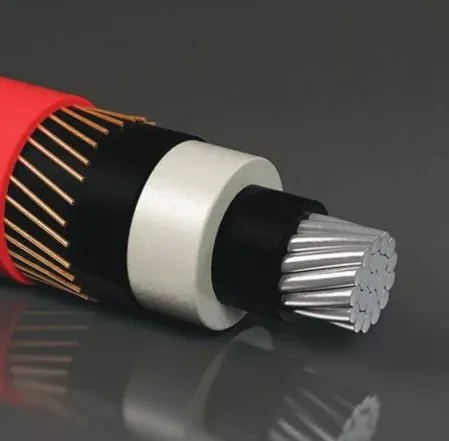

ساختمان کابل فشار متوسط

ساختمان متداول کابل XLPE فشار متوسط می‌تواند شامل این اجزا باشد:

• هادی آلومینیومی.
• اسکرین نیمه‌هادی روی هادی.
• عایق XLPE.
• اسکرین نیمه‌هادی روی عایق.
• اسکرین فلزی.
• لایه‌های بستر و آب‌بندی، در صورت پیش‌بینی.
• زره.
• روکش خارجی.

جنس، ابعاد و ویژگی‌های هر لایه باید از دیتاشیت همان مدل استخراج شوند.

جنس زره کابل تک‌رشته

برای کابل تک‌رشته AC، نباید زره فولادی SWA را بدون بررسی قطعی اعلام کرد. جنس زره بر تلفات و گرمایش کابل اثر دارد و در بسیاری از ساختمان‌های متداول، زره غیرمغناطیسی مانند آلومینیوم استفاده می‌شود.

نمونه این تفکیک در مشخصات کابل‌های فشار متوسط زره‌دار Eland قابل مشاهده است. این مرجع جایگزین تأیید مشخصات محصول مشهد نیست؛ جنس زره کابل قابل تحویل باید مستقلاً بررسی شود.

جریان مجاز کابل ۱۸۵ آلومینیوم ۲۰ کیلوولت

برای این کابل نمی‌توان بدون اطلاعات نصب، جریان ثابت ۳۴۰ آمپر یا مقدار دیگری را قطعی دانست.

عوامل مهم عبارت‌اند از:

• دمای محیط یا خاک.
• عمق دفن و مقاومت حرارتی خاک.
• آرایش تخت یا مثلثی کابل‌های تک‌رشته.
• فاصله کابل‌ها و تعداد مدارهای مجاور.
• ساختمان اسکرین و زره.
• روش اتصال زمین اسکرین‌ها.
• دمای مجاز هادی و محدودیت تجهیزات اتصال.

جریان قابل استفاده باید از جدول همان محصول و با اعمال ضرایب تصحیح محاسبه شود.

برای بررسی معیارهای انتخاب، مقاله راهنمای انتخاب کابل ۲۰ کیلوولت برای پروژه را بخوانید.

کاربرد کابل ۱×۱۸۵ فشار متوسط

این کابل، در صورت تأیید محاسبات و مشخصات فنی، می‌تواند برای موارد زیر بررسی شود:

• اتصال تابلو و ترانسفورماتور فشار متوسط.
• شبکه توزیع داخلی کارخانه‌ها.
• تغذیه پست‌های اختصاصی.
• بخش‌های فشار متوسط نیروگاه خورشیدی.
• مسیرهای توزیع زیرزمینی مطابق طراحی.

برای کاربردهای ویژه، از جمله محیط‌های معدنی یا دارای شرایط غیرعادی، الزامات اختصاصی پروژه نیز باید جداگانه بررسی شوند.

مقدار کابل برای مدار سه‌فاز

این محصول تک‌رشته است. در آرایش معمول یک مدار سه‌فاز، برای هر فاز یک کابل جداگانه در نظر گرفته می‌شود.

بنابراین اگر طول مسیر هر فاز ۱۰۰ متر باشد، مقدار پایه کابل برای سه فاز ۳۰۰ متر است؛ طول اتصال‌ها، مسیر واقعی و ذخیره اجرایی باید طبق نقشه به آن اضافه شود.

دفن، کابل‌کشی و شعاع خمش

مجازبودن دفن مستقیم باید با مشخصات کابل، شرایط خاک و طراحی مسیر تأیید شود. زره‌داربودن به‌تنهایی تضمین‌کننده مناسب‌بودن برای هر محیط زیرزمینی نیست.

پیش از اجرا، این اطلاعات را دریافت کنید:

• قطر خارجی و وزن واحد طول.
• حداقل شعاع خمش هنگام نصب و پس از نصب.
• حداکثر نیروی کشش مجاز.
• محدودیت فشار جانبی در خم‌ها.
• دمای مجاز کابل‌کشی.
• شرایط آب‌بندی و حفاظت مکانیکی.

عدد ثابت ۷۵۰ میلی‌متر برای شعاع خمش، بدون تطبیق با دیتاشیت قابل تأیید نیست. همچنین ادعای «تحمل فشار ۲۰۰۰ کیلوگرم» بدون تعریف آزمون و شرایط اعمال نیرو، مشخصه فنی قابل اتکایی برای نصب محسوب نمی‌شود.

استاندارد و مدارک آزمون

IEC 60502-2 یکی از مراجع کابل‌های قدرت با عایق اکسترودشده در محدوده فشار متوسط است. دامنه آن در مرجع رسمی IEC قابل بررسی است.

در سفارش، استاندارد، ویرایش مورد توافق و مدارک آزمون موردنیاز را مشخص کنید. مقدار و مدت آزمون ولتاژ نیز باید مطابق رده کابل و روش آزمون تعیین شوند؛ نباید آزمون کارخانه و آزمون پس از نصب را یکسان فرض کرد.

گواهی سیستم مدیریت کیفیت یا محیط زیست، جایگزین گزارش آزمون و تأیید انطباق خود کابل نیست.

انتخاب سرکابل و مفصل

برای انتخاب تجهیزات اتصال، این مشخصات را ارسال کنید:

رده ولتاژی + جنس هادی + سطح مقطع ۱۸۵ + قطر روی عایق + نوع اسکرین + جنس زره + قطر خارجی + شرایط نصب

عنوان «سرکابل ۱۸۵» به‌تنهایی برای تأیید سازگاری کافی نیست.

قیمت کابل ۱۸۵ آلومینیوم زره‌دار مشهد

قیمت به ساختمان دقیق محصول و شرایط تحویل وابسته است. برای مقایسه پیشنهادها، این موارد را یکسان کنید:

• رده ولتاژی و جنس هادی.
• ساختمان و سطح مقطع اسکرین فلزی.
• جنس زره و روکش.
• مشخصات آب‌بندی.
• متراژ کل و طول هر قرقره.
• مدارک فنی و آزمون.
• زمان تحویل، قرقره و هزینه حمل.

برای بررسی گزینه‌های دیگر، به دسته کابل فشار متوسط پایا نیرو مراجعه کنید.

استعلام و خرید از پایا نیرو

درخواست خود را با این قالب ارسال کنید:

کابل تک‌رشته ۱۸۵ میلی‌متر مربع، هادی آلومینیومی، رده ولتاژی مطابق پروژه، عایق XLPE، اسکرین و زره مطابق مشخصات مصوب، متراژ کل: …، طول هر قرقره: …، محل تحویل: …

دیتاشیت یا مشخصات مصوب پروژه را نیز ضمیمه کنید تا امکان تأمین مطابق آن بررسی شود.

دریافت قیمت و پیش‌فاکتور در واتساپ پایا نیرو

موجودی، زمان تحویل، شرایط ضمانت و مدارک قابل ارائه باید پیش از خرید در پیشنهاد فروش تأیید شوند.

سوالات متداول

کابل ۱×۱۸۵ یعنی چه؟

یعنی کابل تک‌رشته با سطح مقطع نامی هادی ۱۸۵ میلی‌متر مربع.

آیا هادی این کابل AAAC است؟

این عنوان از متن موجود قابل تأیید نیست. جنس، کلاس و ساختمان هادی باید از مدارک سازنده مشخص شوند.

آیا زره آن فولادی است؟

جنس زره باید تأیید شود. در کابل تک‌رشته AC، استفاده از زره مغناطیسی نیازمند بررسی فنی است و نباید به‌صورت پیش‌فرض درج شود.

آیا جریان مجاز آن ۳۴۰ آمپر است؟

بدون جدول سازنده و شرایط نصب نمی‌توان این عدد را قطعی دانست.

وزن و قطر کابل چقدر است؟

این مقادیر به ساختمان کامل کابل وابسته‌اند و باید از دیتاشیت مدل قابل تحویل دریافت شوند.

آیا محصول ضمانت ۱۰ساله دارد؟

فقط در صورت ارائه تعهد معتبر و مشخص‌بودن شرایط آن می‌توان چنین ضمانتی را اعلام کرد.

آیا می‌توان عمر بیش از ۴۰ سال را تضمین کرد؟

بدون مستندات و تعهد مشخص سازنده، عمر قطعی قابل اعلام نیست. نصب، بارگذاری، شرایط محیطی و کیفیت اتصالات بر عمر کابل اثر دارند.
