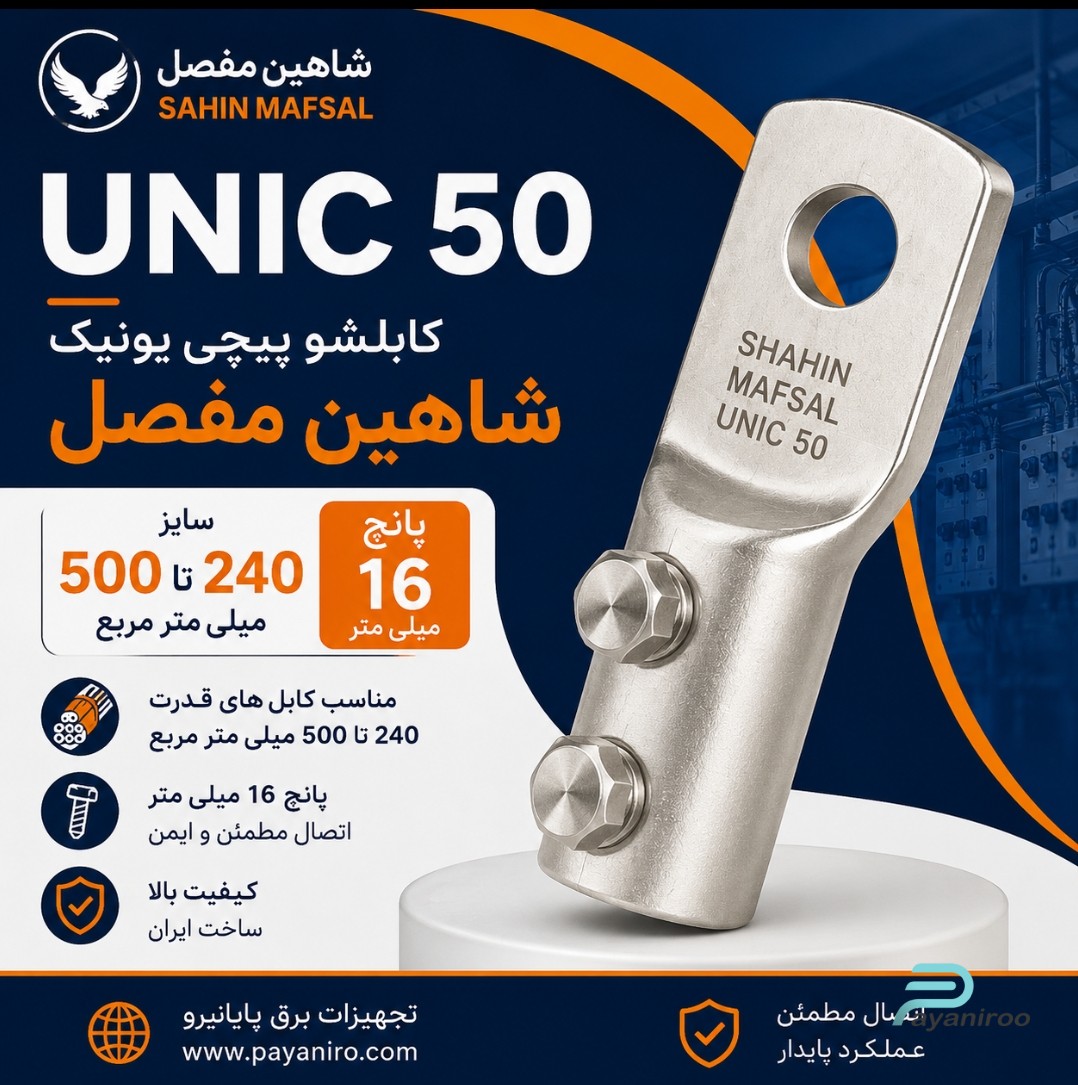

کابلشو پیچی یونیک شاهین مفصل UNIC 50 سایز 240 تا 500

کابلشو پیچی یونیک UNIC 50 شاهین مفصل یکی از اتصالات تخصصی کابل برای کابل‌های قدرت با سطح مقطع بالا است. این محصول برای ایجاد اتصال انتهایی بین هادی کابل و شینه، ترمینال یا تجهیزات الکتریکی مورد استفاده قرار می‌گیرد و طبق مشخصات شاهین مفصل، محدوده سطح مقطع 240 تا 500 میلی‌متر مربع را پوشش می‌دهد.

مدل UNIC 50 دارای پانچ 16 میلی‌متر بوده و به دلیل ساختار پیچی، اتصال هادی کابل داخل کابلشو از طریق پیچ‌های تعبیه‌شده روی بدنه انجام می‌شود.

مشخصات فنی کابلشو UNIC 50

مشخصات	مقدار
نام محصول	کابلشو پیچی یونیک
برند	شاهین مفصل
مدل	UNIC 50
نوع اتصال	پیچی
محدوده سطح مقطع	240 تا 500 میلی‌متر مربع
پانچ	16 میلی‌متر
کاربرد	اتصال انتهایی کابل
محل استفاده	شینه، تابلو و تجهیزات برق
گروه محصول	اتصالات کابل

کابلشو UNIC 50 چیست؟

کابلشو UNIC 50 برای اتصال کابل‌های قدرت با سطح مقطع بزرگ طراحی شده است. در چنین کابل‌هایی، اتصال صحیح هادی به تجهیز اهمیت زیادی دارد و باید کابلشو متناسب با سطح مقطع، نوع هادی و ابعاد محل اتصال انتخاب شود.

در این مدل، هادی کابل پس از آماده‌سازی وارد محفظه کابلشو می‌شود و توسط مکانیزم پیچی روی بدنه تثبیت خواهد شد. بخش تخت و سوراخ‌دار کابلشو نیز امکان اتصال آن به شینه یا ترمینال تجهیز را فراهم می‌کند.

UNIC 50 مناسب چه سایز کابل‌هایی است؟

محدوده سطح مقطع این کابلشو:

240 تا 500 میلی‌متر مربع

است.

بنابراین سطح مقطع‌هایی مانند:

240، 300، 400 و 500 میلی‌متر مربع

در محدوده اسمی این محصول قرار می‌گیرند.

با این حال، قبل از خرید باید علاوه بر سطح مقطع، نوع هادی، جنس هادی، ساختار کابل و مشخصات تجهیزات محل نصب نیز بررسی شود.

پانچ 16 میلی‌متر UNIC 50

یکی از مشخصات مهم این مدل، پانچ 16 میلی‌متر است.

قطر سوراخ کابلشو باید با پیچ یا محل اتصال موجود روی شینه و تجهیزات برق تناسب داشته باشد. به همین دلیل ممکن است دو کابلشو محدوده سطح مقطع یکسانی داشته باشند، اما به دلیل تفاوت اندازه پانچ برای کاربردهای متفاوتی انتخاب شوند.

برای نمونه:

UNIC 50 → پانچ 16 میلی‌متر
UNIC 50.1 → پانچ 20 میلی‌متر

بنابراین اگر کابل پروژه در محدوده 240 تا 500 میلی‌متر مربع قرار دارد، اندازه محل اتصال تعیین می‌کند کدام مدل مناسب‌تر است.

کاربرد کابلشو پیچی UNIC 50

UNIC 50 به دلیل محدوده سطح مقطع بالا می‌تواند در پروژه‌های برق قدرت و صنعتی مورد استفاده قرار گیرد، از جمله:

• تابلوهای برق قدرت
• تابلوهای توزیع اصلی
• اتصال کابل به شینه
• اتصالات کابل‌های قدرت
• صنایع و کارخانه‌ها
• شبکه‌های توزیع برق
• ورودی و خروجی تجهیزات قدرت
• پروژه‌های تأسیسات الکتریکی سنگین
• اتصال کابل‌های با سطح مقطع بالا

چرا برای کابل‌های بزرگ از کابلشو مناسب استفاده کنیم؟

هرچه سطح مقطع کابل افزایش پیدا کند، انتخاب صحیح اتصال اهمیت بیشتری پیدا می‌کند. کابلشو باید از نظر ابعاد با هادی کابل هماهنگ باشد و اتصال مکانیکی مناسبی ایجاد کند.

استفاده از کابلشوی نامتناسب می‌تواند کیفیت اتصال را تحت تأثیر قرار دهد. بنابراین برای کابل‌های 240، 300، 400 یا 500 میلی‌متر مربع نباید صرفاً بر اساس ظاهر یا اندازه تقریبی کابلشو تصمیم گرفت.

مدل UNIC 50 شاهین مفصل مشخصاً برای محدوده 240 تا 500 میلی‌متر مربع ارائه شده است.

مزایای کابلشو پیچی UNIC 50

یکی از ویژگی‌های مهم سری یونیک، پوشش چند سطح مقطع توسط یک مدل است.

از مهم‌ترین ویژگی‌های UNIC 50 می‌توان به موارد زیر اشاره کرد:

• مناسب کابل‌های با سطح مقطع بالا
• اتصال به روش پیچی
• محدوده 240 تا 500 میلی‌متر مربع
• پانچ 16 میلی‌متری
• مناسب اتصالات صنعتی و قدرت
• امکان استفاده برای چند سطح مقطع در یک بازه مشخص
• کاهش وابستگی به قالب‌های متعدد پرس

تفاوت UNIC 50 و UNIC 40 چیست؟

مدل UNIC 50 برای کابل‌های بزرگ‌تری طراحی شده است.

مدل	سطح مقطع	پانچ
UNIC 40	150 تا 300 mm²	12 mm
UNIC 40.1	150 تا 300 mm²	16 mm
UNIC 50	240 تا 500 mm²	16 mm

بنابراین برای کابل‌هایی مانند 400 یا 500 میلی‌متر مربع باید مدل UNIC 50 مورد بررسی قرار گیرد.

تفاوت UNIC 50 و UNIC 50.1

این دو محصول هر دو برای محدوده 240 تا 500 میلی‌متر مربع طراحی شده‌اند اما پانچ متفاوتی دارند:

UNIC 50: پانچ 16 میلی‌متر
UNIC 50.1: پانچ 20 میلی‌متر

بنابراین انتخاب بین این دو محصول بر اساس ابعاد محل اتصال به شینه یا تجهیز انجام می‌شود.

راهنمای خرید کابلشو UNIC 50

قبل از ثبت سفارش، بهتر است موارد زیر را مشخص کنید:

سطح مقطع کابل: باید بین 240 تا 500 میلی‌متر مربع باشد.

پانچ مورد نیاز: این مدل دارای پانچ 16 میلی‌متر است.

نوع هادی: جنس و ساختمان هادی کابل باید مشخص باشد.

محل نصب: نوع شینه، ترمینال یا تجهیز مقصد بررسی شود.

تعداد: در پروژه‌های صنعتی، اعلام تعداد دقیق می‌تواند در استعلام قیمت مؤثر باشد.

قیمت کابلشو پیچی UNIC 50 شاهین مفصل

قیمت کابلشو پیچی UNIC 50 شاهین مفصل ممکن است با توجه به شرایط بازار، تعداد سفارش و شرایط فروش تغییر کند.

به همین دلیل برای خرید این محصول توصیه می‌شود قیمت روز UNIC 50 و موجودی آن استعلام شود.

تجهیزات برق پایانیرو امکان استعلام و تأمین انواع کابلشوهای پیچی شاهین مفصل را برای پروژه‌های صنعتی و شبکه برق فراهم می‌کند.

خرید کابلشو UNIC 50 شاهین مفصل

اگر در پروژه از کابل‌هایی با سطح مقطع 240 تا 500 میلی‌متر مربع استفاده می‌کنید و محل اتصال نیازمند پانچ 16 میلی‌متر است، مدل UNIC 50 یکی از گزینه‌های مناسب برای بررسی خواهد بود.

برای انتخاب دقیق‌تر، بهتر است هنگام استعلام خرید، سایز دقیق کابل، نوع هادی، تعداد و ابعاد محل اتصال را اعلام کنید.

سوالات متداول

کابلشو UNIC 50 برای چه سایزهایی است؟
برای کابل‌های 240 تا 500 میلی‌متر مربع طراحی شده است.

پانچ UNIC 50 چند میلی‌متر است؟
این مدل دارای پانچ 16 میلی‌متر است.

آیا UNIC 50 برای کابل 400 مناسب است؟
سطح مقطع 400 میلی‌متر مربع در محدوده اسمی 240 تا 500 این مدل قرار دارد؛ تطابق نهایی باید با مشخصات کابل و محل نصب بررسی شود.

فرق UNIC 50 و UNIC 50.1 چیست؟
هر دو محدوده 240 تا 500 را پوشش می‌دهند، اما UNIC 50 پانچ 16 و UNIC 50.1 پانچ 20 میلی‌متر دارد.

UNIC 50 پرسی است یا پیچی؟
این محصول از نوع کابلشو پیچی یونیک شاهین مفصل است.
