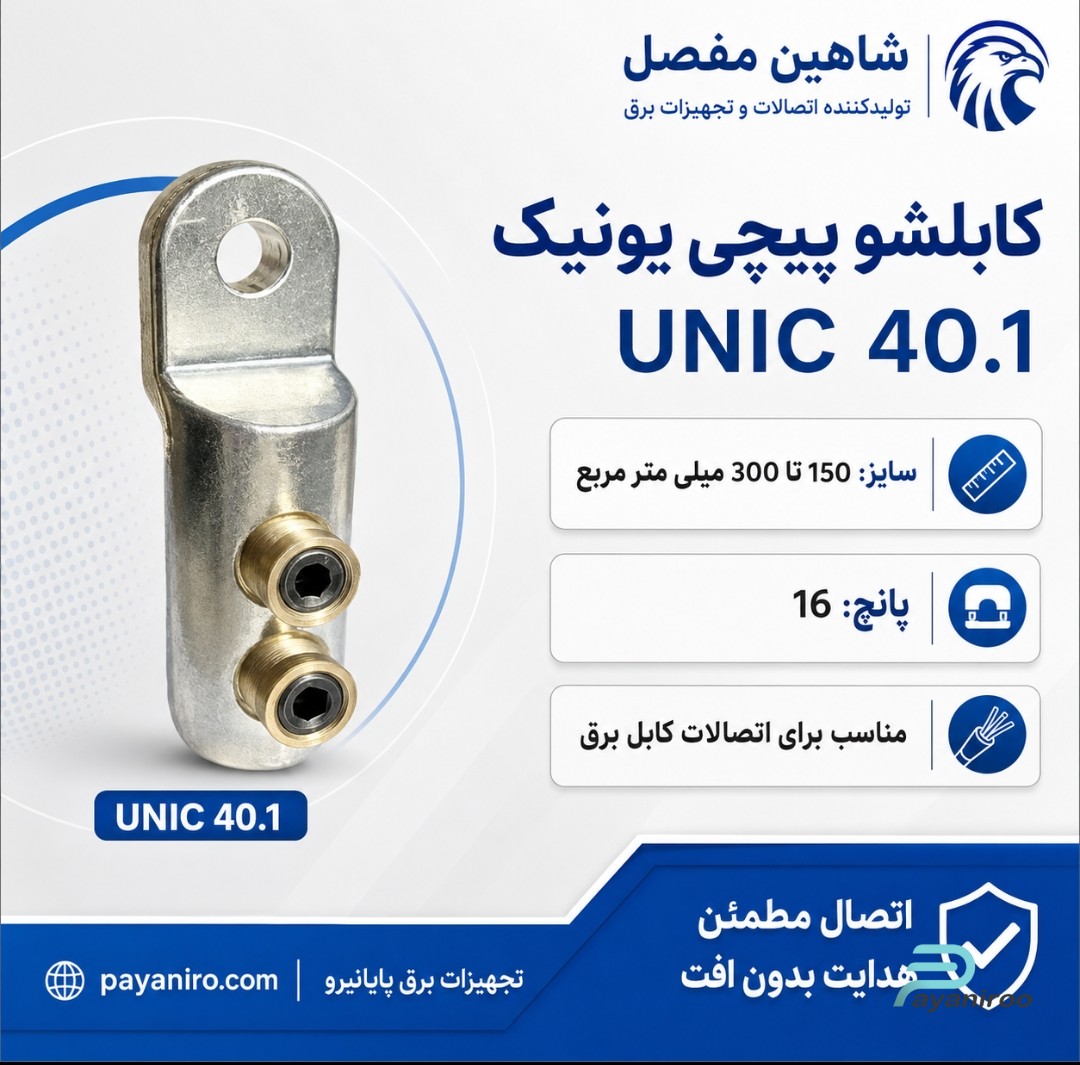

کابلشو پیچی یونیک UNIC 40.1 شاهین مفصل یکی از اتصالات کابل برای ایجاد اتصال مطمئن بین هادی کابل و شینه، ترمینال یا تجهیزات الکتریکی است. این مدل برای کابلهایی با سطح مقطع 150 تا 300 میلیمتر مربع طراحی شده و دارای پانچ 16 میلیمتر است.
ساختار پیچی این کابلشو امکان تثبیت هادی داخل بدنه را توسط پیچهای تعبیهشده روی محصول فراهم میکند. به همین دلیل UNIC 40.1 میتواند برای پروژههایی که کابلهای قدرت با سطح مقطع بالا دارند، گزینهای مناسب برای بررسی باشد.
مشخصات فنی کابلشو UNIC 40.1
| مشخصات | مقدار |
|---|---|
| نام محصول | کابلشو پیچی یونیک |
| برند | شاهین مفصل |
| مدل | UNIC 40.1 |
| نوع اتصال | پیچی |
| محدوده سطح مقطع کابل | 150 تا 300 میلیمتر مربع |
| پانچ | 16 میلیمتر |
| کاربرد | اتصال انتهای کابل به تجهیزات برق |
| گروه محصول | اتصالات و متعلقات کابل |
کابلشو UNIC 40.1 چیست؟
کابلشو برای اتصال انتهای هادی کابل به تجهیزات الکتریکی مورد استفاده قرار میگیرد. این اتصال باید از نظر مکانیکی مناسب باشد و با مشخصات کابل و تجهیز مقصد هماهنگی داشته باشد.
در UNIC 40.1 شاهین مفصل، هادی کابل داخل بخش استوانهای کابلشو قرار گرفته و توسط مکانیزم پیچی ثابت میشود. سپس قسمت تخت و سوراخدار کابلشو به شینه یا محل اتصال تجهیز متصل میشود.
این مدل به دلیل محدوده سطح مقطع 150 تا 300 میلیمتر مربع بیشتر برای کابلهای قدرت با سطح مقطع نسبتاً بالا کاربرد دارد.
UNIC 40.1 مناسب چه سایز کابلهایی است؟
طبق جدول شاهین مفصل، این مدل محدوده:
150 تا 300 میلیمتر مربع
را پوشش میدهد.
بنابراین سایزهای رایجی مانند:
150، 185، 240 و 300 میلیمتر مربع
در محدوده این مدل قرار میگیرند.
البته هنگام انتخاب نهایی فقط سطح مقطع کافی نیست و باید جنس هادی، ساختار کابل، ابعاد تجهیز و شرایط اتصال نیز بررسی شود.
پانچ 16 میلیمتر UNIC 40.1
یکی از مشخصات مهم این محصول پانچ 16 میلیمتر است.
پانچ در واقع به اندازه سوراخ قسمت اتصال کابلشو اشاره دارد. این قسمت باید با پیچ یا محل اتصال موجود روی شینه و تجهیز هماهنگ باشد.
بنابراین اگر کابل شما مثلاً 185 یا 240 میلیمتر مربع باشد و محل نصب نیاز به سوراخ 16 میلیمتری داشته باشد، UNIC 40.1 نسبت به مدل UNIC 40 انتخاب مناسبتری برای بررسی خواهد بود.
تفاوت UNIC 40 و UNIC 40.1
این دو مدل از نظر محدوده سطح مقطع مشابه هستند اما در اندازه پانچ تفاوت دارند:
| مدل | سطح مقطع کابل | پانچ |
|---|---|---|
| UNIC 40 | 150 تا 300 mm² | 12 mm |
| UNIC 40.1 | 150 تا 300 mm² | 16 mm |
بنابراین اگر سطح مقطع کابل یکسان باشد، انتخاب بین این دو مدل بیشتر به اندازه پیچ و محل اتصال روی تجهیز بستگی دارد.
کاربرد کابلشو پیچی UNIC 40.1
این محصول میتواند در پروژههای مختلف برق و صنعت مورد استفاده قرار گیرد، از جمله:
- اتصال کابل قدرت به شینه
- تابلوهای برق صنعتی
- تابلوهای توزیع اصلی
- اتصال کابل به تجهیزات قدرت
- پروژههای کارخانهای
- تأسیسات الکتریکی
- شبکههای توزیع برق
- اتصال ورودی و خروجی کابل تجهیزات
- پروژههای دارای کابل با سطح مقطع بالا
مزایای کابلشو پیچی UNIC 40.1
یکی از مزیتهای مهم کابلشوهای سری یونیک، پوشش چند سطح مقطع توسط یک مدل است.
UNIC 40.1 میتواند محدودهای از کابلهای 150 تا 300 میلیمتر مربع را پوشش دهد. بنابراین در پروژههایی که چند سایز کابل در این محدوده وجود دارد، انتخاب و مدیریت اتصالات میتواند سادهتر شود.
از ویژگیهای این محصول میتوان به موارد زیر اشاره کرد:
- اتصال به روش پیچی
- مناسب کابلهای قدرت با سطح مقطع بالا
- پانچ 16 میلیمتری
- پوشش چند سطح مقطع
- کاهش وابستگی به قالبهای مختلف پرس
- مناسب پروژههای صنعتی و تأسیسات برق
کابلشو پیچی بهتر است یا پرسی؟
انتخاب بین کابلشو پیچی و کابلشو پرسی به شرایط پروژه بستگی دارد.
در کابلشوهای پرسی معمولاً از دستگاه پرس و قالب متناسب با سایز کابلشو استفاده میشود. اما در کابلشوهای پیچی، اتصال هادی توسط پیچهای موجود روی بدنه محصول انجام میشود.
کابلشوهای پیچی میتوانند در پروژههایی که چند سایز کابل وجود دارد یا دسترسی به تجهیزات پرس محدود است، مزیت اجرایی داشته باشند.
با این حال انتخاب نهایی باید طبق مشخصات فنی پروژه و دستورالعمل نصب انجام شود.
راهنمای خرید کابلشو UNIC 40.1
قبل از خرید بهتر است این مشخصات را بررسی کنید:
سطح مقطع کابل: باید در محدوده 150 تا 300 میلیمتر مربع باشد.
پانچ کابلشو: مدل UNIC 40.1 دارای پانچ 16 میلیمتر است.
نوع هادی: نوع و جنس هادی کابل باید مشخص باشد.
محل اتصال: ابعاد پیچ و شینه یا ترمینال تجهیز بررسی شود.
تعداد: برای سفارشهای پروژهای تعداد دقیق محصول اعلام شود.
این اطلاعات کمک میکند مدل مناسبتری برای کابل پروژه انتخاب شود.
قیمت کابلشو پیچی UNIC 40.1 شاهین مفصل
قیمت کابلشو UNIC 40.1 شاهین مفصل میتواند با توجه به شرایط بازار، تعداد سفارش و شرایط فروش تغییر کند.
بنابراین برای خرید پروژهای، بهتر است قبل از ثبت سفارش قیمت روز و موجودی UNIC 40.1 را استعلام کنید.
تجهیزات برق پایانیرو امکان استعلام قیمت و تأمین انواع کابلشوهای پیچی شاهین مفصل را فراهم میکند.
خرید UNIC 40.1 از پایانیرو
اگر کابل پروژه شما دارای سطح مقطع 150 تا 300 میلیمتر مربع است و محل اتصال به پانچ 16 میلیمتر نیاز دارد، کابلشو پیچی UNIC 40.1 شاهین مفصل یکی از مدلهای مناسب برای بررسی است.
برای انتخاب دقیقتر، هنگام سفارش بهتر است سایز کابل، نوع هادی، تعداد و مشخصات محل اتصال را اعلام کنید.
سوالات متداول
کابلشو UNIC 40.1 برای چه سایزی است؟
برای کابلهایی با سطح مقطع 150 تا 300 میلیمتر مربع.
پانچ UNIC 40.1 چند است؟
این مدل دارای پانچ 16 میلیمتر است.
فرق UNIC 40 و UNIC 40.1 چیست؟
هر دو برای سطح مقطع 150 تا 300 هستند؛ اما UNIC 40 پانچ 12 و UNIC 40.1 پانچ 16 میلیمتر دارد.
آیا UNIC 40.1 برای کابل 240 مناسب است؟
240 میلیمتر مربع در محدوده اسمی این مدل قرار دارد؛ البته تطابق نهایی کابل و تجهیز باید بررسی شود.
قیمت کابلشو UNIC 40.1 چقدر است؟
قیمت آن به شرایط روز بازار و تعداد سفارش بستگی دارد و بهتر است از پایانیرو استعلام شود.
