کابل خودنگهدار ۲۰ کیلوولت؛ چیستی، ویژگی و کاربرد

آیا می‌دانید کابل خودنگهدار ۲۰ کیلوولت چه کاربردهایی در سیستم توزیع برق دارد؟ به نظر شما بهترین ویژگی کابل‌های خودنگهدار مخصوص خطوط بیست کیلو ولت چیست؟ کابل‌های خودنگهدار از جمله محصولاتی هستند که از آن‌ها برای انتقال و توزیع نیرو در خطوط هوایی استفاده می‌شود. در ادامه این راهنما تمرکز ما روی چیستی این کابل خواهد بود؛ لذا از شما دعوت می‌شود تا انتها ما را همراهی کنید.

نگاهی بر چیستی کابل خودنگهدار ۲۰ کیلوولت

کابل خودنگهدار یکی از کابل‌های مصرفی در خطوط فشار ضعیف و فشار متوسط بوده که برای انتقال و توزیع نیرو در سیستم هوایی کارایی دارد. در واقع می‌توان گفت که کابل خودنگهدار ۲۰ کیلوولت نوعی کابل قدرت بوده که مجهز به روکش است و برای استفاده روی دکل‌ها و پایه‌های توزیع برق به کمک نگهدارنده نصب می‌شود. اگر بخواهیم نگاه دقیق‌تری به ساختار این مدل کابل داشته باشیم، باید بگوئیم که کابل مذکور مجهز به هادی از جنس آلومینیوم بوده و عایقی که معمولاً در فرایند تولید آن مورد استفاده قرار می‌گیرد، از جنس پلی اتیلن شبکه‌ای یا کراس لینک است.

انواع کابل خودنگهدار

کابل‌های خودنگهدار قابل دسته‌بندی به دو مدل مختلف هستند که در ادامه با آن‌ها آشنا می‌شویم:

• کابل خودنگهدار فشار ضعیف: این مدل از کابل‌های خودنگهدار به گونه‌ای طراحی شده که متناسب با ولتاژ 220 ولت الی 1 کیلو ولت عمل کند.
• کابل خودنگهدار فشار متوسط: کابل مذکور به گونه‌ای طراحی شده که برای ولتاژ 1 کیلو ولت الی 63 کیلو ولت مناسب باشد.

قابل ذکر بوده که امکان دسته‌بندی کابل‌های خودنگهدار بر اساس فاکتورهای دیگری نیز وجود دارد که ما در این بخش از راهنما تنها به معرفی انواع کابل خودنگهدار بر اساس ولتاژ بسنده کردیم. در ادامه، برای آشنایی بیش‌تر با ساز و کار این کابل، به معرفی مزایا و کاربردهای آن نیز خواهیم پرداخت.

معرفی کابل خودنگهدار ۲۰ کیلوولت

می‌توان گفت که کابل خودنگهدار ۲۰ کیلوولت از جمله اصلی‌ترین و پرکاربردترین انواع کابل‌های خودنگهدار بوده که در تمام خطوط جریان مورد استفاده قرار می‌گیرد، اما عمده کاربرد آن در جریان متوسط است. کابل‌های خودنگهدار بیست کیلو ولت با استفاده از یک نگهدارنده یا در واقع مسنجر، به خطوط انتقال برق یا دکل متصل خواهند شد. معمولاً جنس سیم نگهدارنده برای این کابل‌ها از آلومینیوم و یا فولاد است.

لازم به ذکر است که اگر قرار باشد از کابل خودنگهدار ۲۰ کیلوولت در جریان فشار قوی بهره‌گیری شود، برای آن از سیم نگهدارنده فولادی و اگر قرار باشد در جریان ضعیف و متوسط کارایی داشته باشد، از سیم نگهدارنده آلومینیومی برای آن استفاده خواهند کرد.

جالب است بدانید که کابل‌های خودنگهدار بیست کیلو ولت فشار قوی و فشار متوسط/ ضعیف از جهاتی با هم دیگر تفاوت دارند. اصلی‌ترین وجه تمایزی که بین کابل‌های مورد بحث وجود داشته در ساختار آن‌هاست؛ به این شکل که در ساختار کابل‌های فشار متوسط و ضعیف شاهد هادی آلومینیومی و یک لایه عایق هستیم، اما در کابل‌های مناسب برای فشار قوی ساختار کمی پیچیده‌تر خواهد بود.

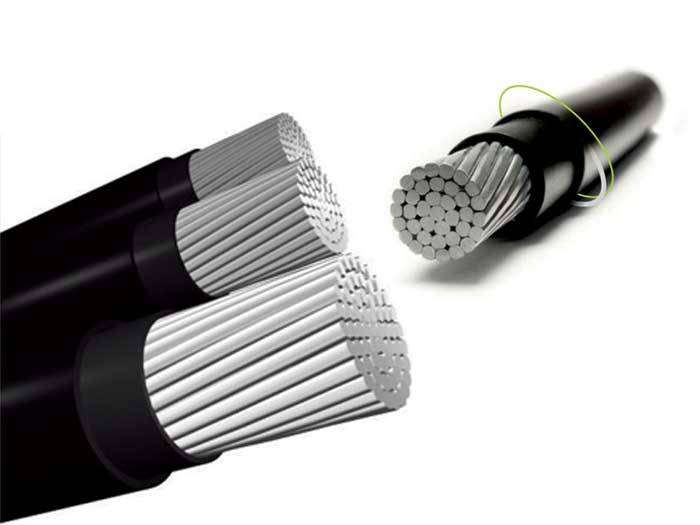

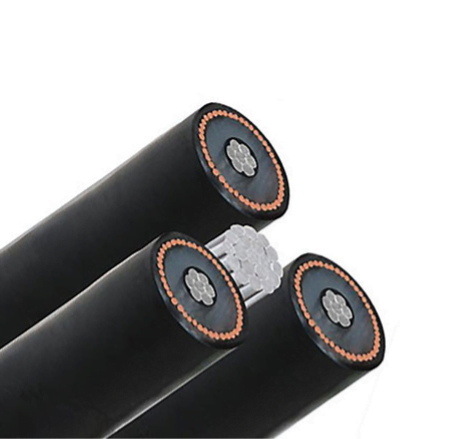

ساختار کابل خودنگهدار ۲۰ کیلوولت

کابل‌های خودنگهدار از چند لایه مشخص تولید می‌شوند که شناخت این لایه‌ها یا اجزا می‌تواند به درک بهتر شما از نحوه عملکرد این کابل کمک کند؛ لذا در ادامه نیم‌نگاهی بر اجزای سازندة این کابل خواهیم داشت:

• قسمت هادی یا رسانا
• نیمه هادی داخلی
• نیمه هادی خارجی
• عایق کابل خود نگهدار
• شیلد اسکرین
• یک لایه نوار نیمه هادی
• روکش کابل
• سیم نگهدارنده فولادی (مسنجر)

قابل ذکر بوده که کابل خودنگهدار ۲۰ کیلوولت هم‌چون سایر کابل‌های خودنگهدار کارایی بسیار زیادی دارد؛ از این جهت می‌توان آن را در سایزهای مختلف 35*3، 50*3، 70*3، 95*3، 120*3 و 150*3 سفارش داد.

مزایای کابل خودنگهدار ۲۰ کیلوولت

بهره‌گیری از کابل‌های خودنگهدار در شبکه‌های توزیع و انتقال برق یکسری مزایا را به همراه داشته که در ادامه با آن‌ها آشنا خواهیم شد:

• ایمنی بالا: از جمله برترین مزیت‌هایی که از بهره‌گیری این کابل حاصل می‌شود می‌توان به ایمنی بالای آن اشاره داشت. در واقع، کابل‌های خودنگهدار به گونه‌ای طراحی و تولید شده‌اند که می‌توانند در برابر خطاها و اتصال کوتاه مقاومت بسیار بالایی از خود نشان دهند؛ به همین علت استفاده از آن‌ها موجب ایمن‌ شدن خطوط برق هوایی خواهد شد.
• کاهش قطعی برق: مزیت بعدی بهره‌گیری از این محصولات کاهش قطعی برق است؛ چرا که کابل‌های خودنگهدار کم‌تر در معرض آسیب‌های ناشی از سقوط شاخه‌ها، آوارها و رویدادهای مربوط به آب و هوا هم‌چون صاعقه قرار داشته و به همین خاطر می‌توانند خطر قطعی برق را نیز کاهش دهند.
• قیمت مقرون به صرفه: از دیگر مزیت‌های استفاده از کابل خودنگهدار ۲۰ کیلوولت می‌توانیم به قیمت مقرون به صرفه آن اشاره داشته باشیم. از آن جایی که هزینه‌های این نوع کابل مقرون به صرفه بوده، اهمیت بازرسی دوره‌ای، تعمیر و نگهداری از کابل افزایش پیدا خواهد کرد.
• خوشایند از لحاظ زیبایی‌شناسی: ویژگی بعدی این مدل از کابل‌ها مربوط به زیبایی‌شناسی بهبودیافتة آن است؛ چرا که این کابل‌ها به گونه‌ای طراحی شده‌اند تا مزاحمت کم‌تری داشته باشند و با محیط اطراف خود نیز سازگاری بهتری ایجاد کنند.
• ظرفیت مناسب: این دسته از کابل‌ها در مقایسه با خطوط برق سنتی توانایی حمل توان الکتریکی بیش‌تری را داشته و به همین علت می‌توان از آن‌ها در مناطقی با تقاضای بالای برق بهره برد.
• کاهش اثرات زیست محیطی: مزیت بعدی استفاده از کابل خودنگهدار ۲۰ کیلوولت مربوط به کاهش اثرات زیست محیطی است. این تجهیزات در مقایسه با خطوط برق هوایی سنتی تأثیرات زیست محیطی کم‌تری خواهند داشت؛ چرا که به پاکسازی کم‌تر پوشش گیاهی و همچنین تیرهای کم‌تری نیاز خواهند داشت.

کاربرد کابل خودنگهدار

اکنون که با چیستی، مزایا و ویژگی‌هایی که کابل‌های خودنگهدار داشته کمی بیش‌تر آشنا شدیم، در این بخش از راهنما می‌خواهیم به طور خلاصه مروری بر مصارف این دسته از کابل‌ها داشته باشیم. زمانی که استفاده از خطوط با هادی‌های لخت موجب رخ دادن حوادث گوناگون شده و یا این که امکان رعایت حریم و سایر نکات فنی و ایمنی شبکه برق وجود نداشته باشد، بهره‌گیری از کابل‌های خودنگهدار یک راهکار منطقی و مقرون به صرفه خواهد بود. به عنوان مثال، از این دسته کابل‌ها می‌توان در مسیرهایی که عرض کمی داشته و یا این که موانعی هم‌چون ردیف درختان در آن وجود دارد، بهره برد.

جالب است بدانید در مناطقی از شهرهای بزرگ با در نظر گرفتن بافت شهری فرسوده و وجود معابری با عرض بسیار کم یا غیر استاندارد، همچنین عدم وجود حریم و فضای مورد نیاز برای سیم‌های هوایی، صخره‌ای بودن مسیر به منظور کابل‌کشی زمینی و عدم وجود امکانات و دشواری تردد تجهیزات و ماشین آلات مورد نیاز در مناطق کوهستانی و خارج از محیط شهری، شرکت‌های توزیع‌کننده انرژی الکتریکی عمدتاً از انواع هادی‌های روکش‌دار و به ویژه کابل‌های خودنگهدار بهره می‌برند.

سخن پایانی

در این راهنما ضمن آشنایی با چیستی کابل خودنگهدار ۲۰ کیلوولت، به بررسی ساختار، ویژگی‌ها، مزایا و کاربردی که این مدل از کابل‌ها داشته نیز پرداختیم. در حالت کلی، کابل‌های خودنگهدار از جمله کابل‌های پرطرفدار در صنعت برق به جهت توزیع و انتقال برق به حساب می‌آیند که می‌توانیم از آن‌ها در خطوط هوایی بهره ببریم.

این دسته از کابل‌ها عمدتاً از هادی آلومینیومی بهره برده و در مقایسه با خطوط برق سنتی، عملکرد و کارایی بسیار بهتری دارند. شما چه اطلاعات دیگری در رابطه با کابل‌های خودنگهدار مخصوص خطوط بیست کیلو ولت دارید؟ لطفاً نظرات و پیشنهادات خود را پیرامون کابل‌های خودنگهدار بیست کیلو ولت در قسمت ارسال دیدگاه با ما و کاربران محترم وب سایت پایا نیرو به اشتراک بگذارید.
