کابل ۳۳ کیلوولت؛ نگاهی بر چیستی و ساختار کابل

آیا تاکنون به بررسی ساختار کابل ۳۳ کیلوولت پرداخته‌اید؟ به نظر شما کابل‌های 33 کیلو ولتی چه ویژگی‌ها و مصارفی دارند؟ در حالت کلی می‌توانیم از انواع مختلف کابل‌های فشار متوسط و کابل‌های قدرت به جهت توزیع انرژی برق تک فاز یا سه فاز در سیستم‌هایی که ولتاژ در آن‌ها بین 6 الی 33 کیلو ولت بوده استفاده نماییم. کابل‌های 33 کیلو ولتی نیز از جمله کابل‌هایی بوده که در این راستا مورد استفاده قرار می‌گیرند.

هر آنچه که باید درباره کابل ۳۳ کیلوولت بدانید!

همان‌طور که گفته شد، کابل ۳۳ کیلوولت از جمله کابل‌هایی بوده که می‌توانیم از آن در تأسیسات عمومی و صنعتی، داخلی و خارجی به صورت دفنی زیر زمین و یا درون کانال استفاده نماییم. قبل از این که بخواهیم به بررسی این مدل از کابل‌ها بپردازیم، در ابتدا بایستی که با چیستی کابل‌های فشار متوسط کمی بیش‌تر آشنا شویم. کابل‌های فشار متوسط نمونه‌ای از کابل‌های پرطرفدار و پرکاربرد هستند که ولتاژ 6 الی 33 کیلو ولت را پشتیبانی می‌کنند.

کابل‌های فشار متوسط قابل تولید در انواع مختلف مسی و آلومینیومی به صورت تک رشته و سه رشته بوده و از آن‌ها می‌توانیم به منظور تأمین برق ساختمان‌هایی با کاربری‌های مختلف تجاری و مسکونی و همچنین در مدارات توزیع استفاده نماییم.

کابل ۳۳ کیلوولت برای مصارف داخلی طراحی شده و بر اساس مقررات مربوط به درون ساختمان، فرایند نصب آن به اتمام می‌رسد. همچنین، امکان استفاده از کابل‌هایی که تحت عنوان فشار متوسط در بازار معرفی شده در ترانشه‌ها، تونل‌ها، زیرزمین و سینی کانال‌های ساختمان‌های صنعتی، تابلو برق و نیروگاه‌ها نیز فراهم است.

کابل ۳۳ کیلوولت چیست؟

اکنون که کمی بیش‌تر با چیستی کابل فشار متوسط آشنا شدیم، در این بخش از راهنما تمرکز بیش‌تری بر روی چیستی کابل‌های 33 کیلو ولت خواهیم داشت. همان‌طور که گفتیم، کابل‌های 33 کیلو ولت نمونه‌ای از انواع کابل‌های فشار متوسط شناخته شده و امکان استفاده از آن‌ها در خطوط توزیع و انتقال برق عمومی و صنایع مختلف فراهم است. قابل ذکر است که کابل‌های 33 کیلو ولتی در زمانی که میزان ولتاژ بیش از 20 کیلو ولت بوده به شکل زره‌دار و بدون زره از جنس مس و آلومینیوم مورد استفاده قرار خواهند گرفت.

در بحث کابل ۳۳ کیلوولت چیست بایستی این مورد را نیز مد نظر داشته باشیم که جنس کابل مذکور می‌تواند بر قیمت نهایی آن موثر باشد؛ از این جهت اگر کابل 33 کیلو ولتی مورد نظر از جنس مس تولید شده باشد، قیمت آن در مقایسه با مدل آلومینیومی بیش‌تر خواهد بود. چرا که فلز مس اساساً نسبت به فلز آلومینیوم قیمت بالاتری داشته و همچنین از لحاظ ویژگی و رسانایی نیز برتری دارد.

از جنس کابل مورد نظر که گذر کنیم، می‌رسیم به نقشِ پُر رنگ آن در پروژه‌های مهم؛ از آن جایی که این دسته از کابل‌ها وظیفه بسیار اثربخشی در پروژه‌های مختلف دارند و به همین علت تولید آن‌ها بایستی بر اساس استانداردهای مورد نیاز و تأییدیه‌های لازم صورت بگیرد. در حالت کلی، کابل‌های فشار متوسط و قوی بر حسب استانداردهای مهمی نظیر BS6622 و BS7835 تولید شده و روانه بازار خواهند شد.

طراحی کابل‌های مورد نظر به این ترتیب انجام شده که بدون نیاز به پوشش درون زمین قابل نصب بوده و امکان تولید آن‌ها به صورت تک هسته یا سه همراه به همراه زره آلومینیومی و فولادی فراهم است. همچنین، در فرایند تولید کابل ۳۳ کیلوولت از روکش ترموپلاستیک اکسترود شده بر اساس طراحی و استانداردهای به روز در دنیا استفاده خواهد شد؛ از این جهت کابل‌های مذکور بر پایه روکشی که داشته در زمان آتش‌سوزی دود و گاز زیادی را از خود منتشر نخواهند کرد.

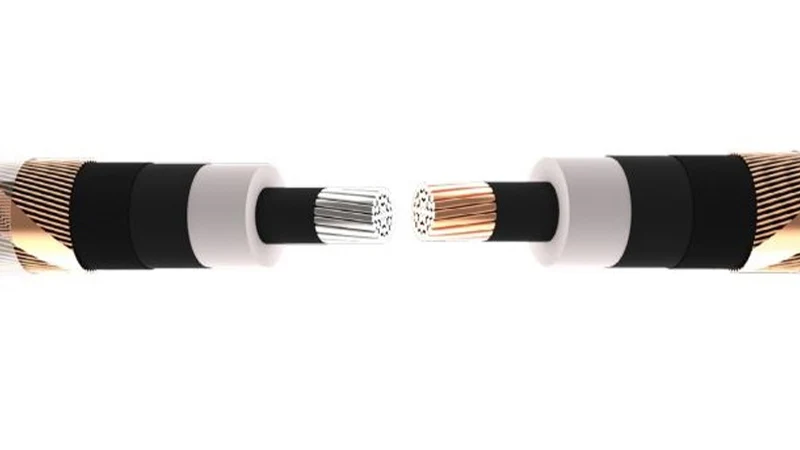

بررسی ساختار کابل‌های 33 کیلو ولت

شناخت ساختار کابل‌های 33 کیلو ولت از دیگر مواردی بوده که می‌تواند به ما آگاهی بیش‌تری از این کابل بدهد. کابل‌های مذکور نمونه‌ای از کابل‌های فشار متوسط هستند؛ از این رو در ادامه به بررسی لایه به لایه کابل‌های فشار متوسط خواهیم پرداخت:

۱. هادی کابل

می‌توان گفت که مهم‌ترین بخش از کابل‌های فشار متوسطِ مذکور، هادی است. هادی استفاده شده در ساختار این دسته از کابل‌ها طراحی منحصربه‌فردی داشته و به شکل هادی تابیده منظم و چند جزئی است. معمولاً فلزی که به عنوان هادی در ساختار این کابل‌ها مورد استفاده قرار می‌گیرد یا از جنس مس و یا از جنس آلومینیوم است؛ همان‌طور که گفته شد قیمت هادی‌های مسی بیش‌تر از هادی‌های آلومینیومی محاسبه خواهد شد.

۲. اسکرین هادی

پس از هادی، در ساختار کابل ۳۳ کیلوولت شاهد اسکرین هادی هستیم که یک ترکیب نیمه رسانای اکسترود شده بر روی هادی کابل است؛ اسکرین هادی به گونه‌ای تولید شده که می‌تواند از شدت میدان الکتریکی مابین عایق و هادی کابل بکاهد.

۳. عایق کابل

قسمت بعدی در کابل ۳۳ کیلوولت، عایق است. به طور معمول عایقی که برای کابل‌های فشار متوسط مورد استفاده قرار گرفته از جنس کراس لینک شده به همراه ضخامت استاندارد به جهت تأمین الزامات الکتریکی و فیزیکی تعیین شده توسط استانداردهای IEC ، BS  و غیره است. از جمله پراهمیت‌ترین مواردی که بایستی در مورد ساختار این دسته از کابل‌ها مد نظر داشت، این است که عایق مصرفی باید کیفیت بالایی داشته باشد و بتواند در مقابل گرما و رطوبت استحکام خود را حفظ کند.

به بیان دیگر، عایق استفاده شده در ساختار این کابل‌ها بایستی به نحوه‌ای ساخته شده باشد که امکان نصب این کابل را در شرایط مرطوب و خشک در دمای بیش از 90 درجه در شرایط عادی، دمای 130 درجه در شرایط اضافه بار اضطراری و در شرایط اتصال کوتاه با دمای 250 درجه را فراهم سازد.

۴. اسکرین عایق

اسکرین عایق در کابل ۳۳ کیلوولت نظیر اسکرین هادی عمل کرده و به صورت مستقیم روی عایق اعمال می‌شود. این ترکیب در نهایت سبب ایجاد یک ترکیب نیمه رسانای اکسترود شده روی عایق خواهد شد.

۵. شیلد کابل

هنگامی که شاهد افزایش ولتاژ باشیم، کابل ۳۳ کیلوولت به یک شیلد فلزی به منظور خنثی کردن میدان الکتریکی خارج از کابل نیاز پیدا می‌کند. در حقیقت، از شیلد برای بازگشت جریان شارژ خازنی، هدایت جریان خطای ارت و کاهش تأثیرات الکتریکی در محیط اطراف کابل (در صورت بروز خطای زمین) و همچنین حفاظت از ساختار کابل بهره‌گیری می‌شود. یکی از مهم‌ترین مواردی که بایستی در زمان انتخاب شیلد برای کابل‌های 33 کیلو ولتی مد نظر داشت، احتمال خوردگی کابل به علت ایمنی مکانیکی و تأمین ایمنی الکتریکی است.

۶. لایه زیرین کابل

لایه زیرین کابل وظیفه داشته که لایه‌های قبلی را در کنار هم نگه دارد و در نهایت یک بستر مناسب برای لایه بعدی که آرمور بوده ایجاد نماید. به طور معمول لایه زیرین در این تجهیزات از مواد ترموپلاستیک یا ترموستینگ‌ها تولید می‌شود.

۷. آرمور کابل

آرمور بخش بعدی در این کابل بوده که موظف است از کابل در برابر فشارهای مکانیکی محافظت نماید. معمولاً آرمور از جنس سیم فولادی به شکل تابیده تولید خواهد شد.

۸. غلاف بیرونی

غلاف بیرونی آخرین بخش از این کابل بوده که از کابل در مقابل مواد خورنده، آسیب‌های الکتریکی، رطوبت و غیره مراقبت می‌کند.

سخن پایانی

در این راهنما از سایت پایانیرو ضمن این که با چیستی کابل ۳۳ کیلوولت آشنا شدیم، به بررسی ساختار این کابل نیز پرداختیم و دانستیم که کابل‌های 33 کیلو ولتی از جمله کابل‌های برق با طیف کاربری گسترده بوده که در دسته کابل‌های فشار متوسط قرار می‌گیرند. شما چه موارد دیگری در رابطه با کابل‌های فشار متوسط و 33 کیلو ولت دارید؟ لطفاً نظرات و پیشنهادات خود را در مورد این تجهیز مهم در صنعت برق در قسمت ارسال دیدگاه برای ما بنویسید.
