معنی اعداد کابل خودنگهدار چیست؟ راهنمای کامل خواندن سایز کابل
مرداد
اعدادی مانند ۲×۲۵+۱۶، ۳×۳۵+۱۶+۱۶ یا ۴×۷۰+۲۵+۲۵ ساختار کابل خودنگهدار را نشان میدهند. این اعداد مشخص میکنند کابل چند رشته دارد و سطح مقطع اسمی هر رشته چند میلیمتر مربع است.
برای مثال، عبارت ۳×۲۵+۱۶+۱۶ یعنی کابل از سه رشته ۲۵ و دو رشته ۱۶ میلیمتر مربع تشکیل شده و در مجموع پنج رشته دارد. سه رشته ۲۵ معمولاً برای فازها و رشتههای ۱۶ برای نول، روشنایی یا وظایف تعیینشده در کاتالوگ سازنده در نظر گرفته میشوند.
پاسخ سریع: عدد قبل از علامت ضرب، تعداد رشتههای هماندازه و عدد بعد از آن، سطح مقطع هر رشته است. هر عددی که بعد از علامت جمع بهتنهایی نوشته شود، معمولاً نشاندهنده یک رشته دیگر با همان سطح مقطع است.

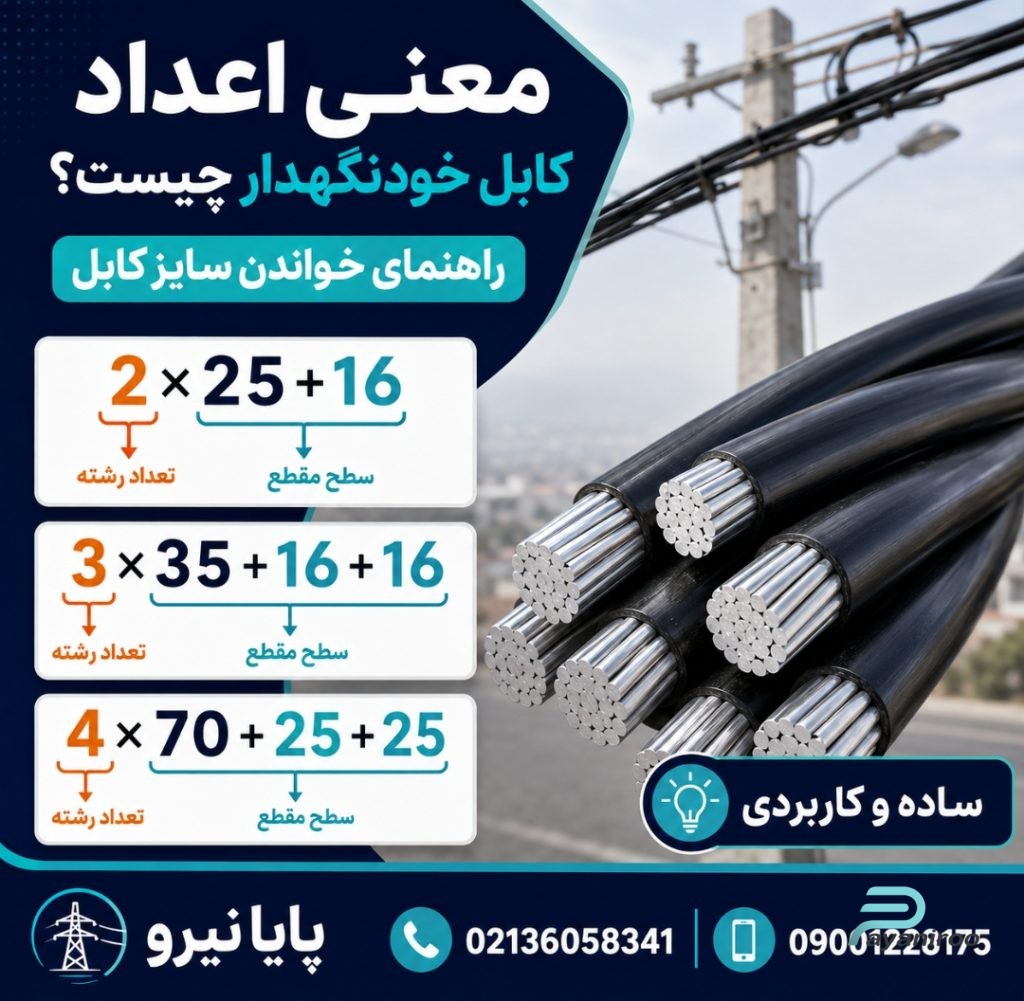

فرمول خواندن سایز کابل خودنگهدار
ساختار کلی مشخصات کابل را میتوان بهشکل زیر خواند:
تعداد رشته × سطح مقطع هر رشته + سطح مقطع رشته اضافی
برای نمونه:
۲×۲۵+۱۶
یعنی:
- دو رشته با سطح مقطع ۲۵ میلیمتر مربع
- یک رشته با سطح مقطع ۱۶ میلیمتر مربع
- مجموع رشتهها: سه رشته
در عبارت زیر:
۳×۳۵+۱۶+۱۶
داریم:
- سه رشته ۳۵ میلیمتر مربع
- یک رشته ۱۶ میلیمتر مربع
- یک رشته دیگر ۱۶ میلیمتر مربع
- مجموع رشتهها: پنج رشته
علامت × در مشخصات کابل چه معنایی دارد؟
علامت ضرب میان دو عدد، تعداد رشته و سطح مقطع آنها را مشخص میکند.
برای مثال:
۳×۲۵
یعنی سه رشته که سطح مقطع اسمی هرکدام ۲۵ میلیمتر مربع است.
عدد ۲۵ قطر کابل نیست و به قطر خارجی یا ضخامت عایق اشاره نمیکند. این عدد نشاندهنده سطح مقطع اسمی هادی برحسب میلیمتر مربع است.
علامت + در سایز کابل خودنگهدار چیست؟
علامت جمع برای جداکردن رشتههایی با تعداد، سطح مقطع یا وظیفه متفاوت استفاده میشود.
برای مثال:
۴×۵۰+۲۵+۲۵
یعنی:
- چهار رشته ۵۰ میلیمتر مربع
- یک رشته ۲۵ میلیمتر مربع
- یک رشته دیگر ۲۵ میلیمتر مربع
- مجموع رشتههای کابل: شش رشته
دو عدد ۲۵ جداگانه نوشته شدهاند؛ بنابراین هرکدام نماینده یک رشته مستقل هستند.
منظور از میلیمتر مربع چیست؟
میلیمتر مربع واحد سطح مقطع هادی است. سطح مقطع بزرگتر معمولاً به معنی مقاومت الکتریکی کمتر، ظرفیت جریان بیشتر و افت ولتاژ پایینتر است.
برای نمونه، هادی ۵۰ میلیمتر مربع معمولاً نسبت به هادی ۲۵ میلیمتر مربع:
- آلومینیوم بیشتری دارد.
- جریان بیشتری عبور میدهد.
- مقاومت الکتریکی کمتری دارد.
- افت ولتاژ کمتری ایجاد میکند.
- وزن و قیمت بیشتری دارد.
سطح مقطع نباید با قطر هادی اشتباه گرفته شود. حتی اگر هادی کاملاً دایرهای باشد، قطر آن با عدد سطح مقطع برابر نیست.
چگونه تعداد رشتههای کابل را محاسبه کنیم؟
برای محاسبه تعداد کل رشتهها، عدد قبل از علامت ضرب را با تعداد عبارتهای مستقل بعد از علامت جمع ترکیب کنید.
| مشخصات کابل | محاسبه تعداد | تعداد کل رشته |
|---|---|---|
| ۲×۱۶+۱۶ | ۲+۱ | ۳ رشته |
| ۲×۲۵+۱۶ | ۲+۱ | ۳ رشته |
| ۲×۳۵+۱۶ | ۲+۱ | ۳ رشته |
| ۳×۱۶+۱۶+۱۶ | ۳+۱+۱ | ۵ رشته |
| ۳×۲۵+۱۶+۱۶ | ۳+۱+۱ | ۵ رشته |
| ۳×۳۵+۱۶+۱۶ | ۳+۱+۱ | ۵ رشته |
| ۴×۳۵+۲۵+۲۵ | ۴+۱+۱ | ۶ رشته |
| ۴×۵۰+۲۵+۲۵ | ۴+۱+۱ | ۶ رشته |
| ۴×۷۰+۲۵+۲۵ | ۴+۱+۱ | ۶ رشته |
| ۴×۹۵+۲۵+۲۵ | ۴+۱+۱ | ۶ رشته |
معنی کابل خودنگهدار ۲×۱۶+۱۶
عبارت ۲×۱۶+۱۶ نشاندهنده کابلی با سه رشته ۱۶ میلیمتر مربع است:
- دو رشته اصلی ۱۶
- یک رشته اضافی ۱۶
- مجموع: سه رشته
این ساختار معمولاً در خطوط سبک و انشعابات تکفاز استفاده میشود. وظیفه دقیق رشته سوم باید از روی کاتالوگ کارخانه مشخص شود.
معنی کابل خودنگهدار ۲×۲۵+۱۶
کابل ۲×۲۵+۱۶ دارای:
- دو رشته ۲۵ میلیمتر مربع
- یک رشته ۱۶ میلیمتر مربع
- مجموع سه رشته
این کابل میتواند برای برقرسانی تکفاز با ظرفیت بیشتر نسبت به سایز ۲×۱۶+۱۶ بررسی شود. انتخاب آن باید براساس جریان و طول مسیر انجام گیرد.
معنی کابل خودنگهدار ۲×۳۵+۱۶
در کابل ۲×۳۵+۱۶ دو رشته دارای سطح مقطع ۳۵ و یک رشته دارای سطح مقطع ۱۶ میلیمتر مربع است.
این ساختار در مجموع سه رشته دارد و برای مسیرهای تکفاز با بار بیشتر یا افت ولتاژ حساستر قابل بررسی است.
معنی کابل خودنگهدار ۳×۱۶+۱۶+۱۶
عبارت ۳×۱۶+۱۶+۱۶ به معنی پنج رشته ۱۶ میلیمتر مربع است:
- سه رشته ۱۶
- یک رشته ۱۶
- یک رشته دیگر ۱۶
- مجموع پنج رشته
در یک ساختار متداول، سه رشته اول میتوانند فاز و دو رشته دیگر نول و روشنایی باشند. بااینحال باید تعریف کارخانه همان محصول کنترل شود.
معنی کابل خودنگهدار ۳×۲۵+۱۶+۱۶
کابل ۳×۲۵+۱۶+۱۶ از اجزای زیر تشکیل میشود:
- سه رشته فاز با سطح مقطع ۲۵
- یک رشته ۱۶
- یک رشته دیگر ۱۶
- مجموع پنج رشته
این محصول برای شبکههای سهفاز فشار ضعیف و خطوط دارای مدار روشنایی قابل بررسی است.
معنی کابل خودنگهدار ۳×۳۵+۱۶+۱۶
عبارت ۳×۳۵+۱۶+۱۶ یعنی:
- سه رشته ۳۵ میلیمتر مربع
- دو رشته ۱۶ میلیمتر مربع
- مجموع پنج رشته
سه رشته بزرگتر معمولاً برای فازها استفاده میشوند. وظیفه دو رشته کوچکتر باید در مشخصات فنی کابل بهعنوان نول، روشنایی یا کاربرد دیگر تعیین شده باشد.
معنی کابل خودنگهدار ۴×۳۵+۲۵+۲۵
کابل ۴×۳۵+۲۵+۲۵ دارای شش رشته است:
- چهار رشته ۳۵ میلیمتر مربع
- دو رشته ۲۵ میلیمتر مربع
- مجموع شش رشته
در یک آرایش رایج، رشتههای اصلی میتوانند شامل سه فاز و نول باشند و دو رشته دیگر برای نگهدارنده و روشنایی در نظر گرفته شوند. این تفسیر باید با کاتالوگ تولیدکننده تطبیق داده شود.
معنی کابل خودنگهدار ۴×۵۰+۲۵+۲۵
عبارت ۴×۵۰+۲۵+۲۵ نشاندهنده:
- چهار رشته ۵۰ میلیمتر مربع
- دو رشته ۲۵ میلیمتر مربع
- مجموع شش رشته
این ساختار نسبت به مدل ۴×۳۵+۲۵+۲۵ هادیهای اصلی بزرگتری دارد و میتواند برای خطوط با جریان یا طول بیشتر بررسی شود.
معنی کابل خودنگهدار ۴×۷۰+۲۵+۲۵
در کابل ۴×۷۰+۲۵+۲۵ موارد زیر وجود دارد:
- چهار رشته ۷۰ میلیمتر مربع
- دو رشته ۲۵ میلیمتر مربع
- مجموع شش رشته
این کابل در خطوط اصلیتر شبکه فشار ضعیف کاربرد دارد. انتخاب آن فقط براساس آمپر کافی نیست و شرایط مکانیکی، افت ولتاژ و مشخصات یراقآلات نیز باید بررسی شوند.
معنی کابل خودنگهدار ۴×۹۵+۲۵+۲۵
کابل ۴×۹۵+۲۵+۲۵ شامل:
- چهار رشته اصلی ۹۵ میلیمتر مربع
- دو رشته اضافی ۲۵ میلیمتر مربع
- مجموع شش رشته
این مدل برای خطوط پرمصرف یا مسیرهایی که به سطح مقطع بالاتر نیاز دارند قابل بررسی است. کلمپها و کانکتورها باید با قطر و سطح مقطع کابل سازگار باشند.
آیا ترتیب اعداد وظیفه رشتهها را مشخص میکند؟
همیشه خیر. اعداد در درجه اول تعداد و سطح مقطع رشتهها را نشان میدهند. برای تعیین اینکه هر رشته فاز، نول، نگهدارنده یا روشنایی است، باید منابع زیر بررسی شوند:
- کاتالوگ رسمی تولیدکننده
- نقشه ساختمان کابل
- جدول مشخصات محصول
- نوشته روی قرقره
- پیشفاکتور فروشنده
- اسناد فنی پروژه
حدسزدن وظیفه رشتهها فقط از روی ترتیب اعداد میتواند باعث خرید محصول اشتباه شود.
تفاوت فاز، نول، مسنجر و روشنایی
رشته فاز
رشته فاز جریان الکتریکی را از شبکه به مصرفکننده منتقل میکند. در شبکه سهفاز معمولاً سه رشته فاز وجود دارد.
رشته نول
رشته نول مسیر بازگشت جریان را فراهم میکند و در شبکههای نامتعادل اهمیت زیادی دارد. سطح مقطع آن نباید بدون محاسبه و بررسی مشخصات پروژه کاهش داده شود.
رشته مسنجر یا نگهدارنده
مسنجر بخشی است که نیروی کششی و وزن کابل را تحمل میکند. در بعضی کابلها نول همزمان نقش نگهدارنده دارد و در بعضی ساختارها رشته مستقلی برای این کار در نظر گرفته شده است.
رشته روشنایی
رشته روشنایی برای تغذیه مستقل چراغهای خیابانی یا روشنایی معابر استفاده میشود. این رشته در همه کابلهای خودنگهدار وجود ندارد.
کابل سهرشتهای، پنجرشتهای و ششرشتهای
کابل خودنگهدار سهرشتهای
ساختارهایی مانند موارد زیر سه رشته دارند:
- ۲×۱۶+۱۶
- ۲×۲۵+۱۶
- ۲×۳۵+۱۶
این محصولات معمولاً برای انشعابات یا خطوط تکفاز قابل بررسی هستند.
کابل خودنگهدار پنجرشتهای
ساختارهای زیر پنج رشته دارند:
- ۳×۱۶+۱۶+۱۶
- ۳×۲۵+۱۶+۱۶
- ۳×۳۵+۱۶+۱۶
این کابلها میتوانند برای شبکههای سهفاز دارای نول و رشته کمکی یا روشنایی استفاده شوند.
کابل خودنگهدار ششرشتهای
ساختارهای زیر شش رشته دارند:
- ۴×۳۵+۲۵+۲۵
- ۴×۵۰+۲۵+۲۵
- ۴×۷۰+۲۵+۲۵
- ۴×۹۵+۲۵+۲۵
در این مدلها معمولاً رشتههای بیشتری برای تکمیل ساختار شبکه و روشنایی وجود دارد؛ اما کاربرد دقیق آنها به طراحی سازنده وابسته است.
چرا یک سایز را به دو شکل مختلف مینویسند؟
در بازار ممکن است یک کابل به چند شکل نوشته شود:
- ۳×۲۵+۱۶+۱۶
- ۱۶+۱۶+۳×۲۵
- 16+16+25×3
- 3*25+16+16
این عبارتها ممکن است به ساختار مشابهی اشاره کنند؛ اما بهتر است مشخصات نهایی با شرح فارسی رشتهها در پیشفاکتور درج شود.
نمونه شرح روشن و بدون ابهام:
کابل خودنگهدار پنجرشته شامل سه رشته فاز ۲۵، یک رشته نول ۱۶ و یک رشته روشنایی ۱۶ میلیمتر مربع
آیا ۲۵ به معنی قطر ۲۵ میلیمتر است؟
خیر. عدد ۲۵ نشاندهنده سطح مقطع اسمی هادی است، نه قطر خارجی کابل.
قطر واقعی هادی ۲۵ میلیمتر مربع بسیار کمتر از ۲۵ میلیمتر است. قطر نهایی رشته عایقشده نیز به ضخامت عایق و ساختمان هادی بستگی دارد.
تفاوت سطح مقطع اسمی و واقعی
سطح مقطع اسمی همان عددی است که در نام کابل درج میشود؛ مانند ۱۶، ۲۵ یا ۳۵ میلیمتر مربع.
کیفیت واقعی هادی با عواملی مانند موارد زیر سنجیده میشود:
- تعداد مفتولها
- قطر مفتولها
- وزن آلومینیوم
- مقاومت الکتریکی
- فشردگی هادی
- تلرانس تولید
برای کنترل کیفیت، مقاومت هادی و وزن محصول معمولاً معیارهای کاربردیتری از اندازهگیری ظاهری هستند.
ارتباط سایز کابل با آمپردهی
با افزایش سطح مقطع، ظرفیت جریان کابل معمولاً بیشتر میشود. بازههای تقریبی برخی هادیهای آلومینیومی خودنگهدار عبارتاند از:
| سطح مقطع هادی فاز | ظرفیت جریان تقریبی |
|---|---|
| ۱۶ میلیمتر مربع | حدود ۴۴ تا ۷۰ آمپر |
| ۲۵ میلیمتر مربع | حدود ۵۹ تا ۱۰۰ آمپر |
| ۳۵ میلیمتر مربع | حدود ۷۲ تا ۱۲۵ آمپر |
| ۵۰ میلیمتر مربع | حدود ۸۸ تا ۱۵۰ آمپر |
| ۷۰ میلیمتر مربع | حدود ۱۱۰ تا ۱۹۰ آمپر |
| ۹۵ میلیمتر مربع | حدود ۱۳۵ تا ۲۳۵ آمپر |
این مقادیر تقریبی هستند. آمپردهی واقعی به عایق، ساختمان هادی، دمای محیط، تابش خورشید و تعداد رشتههای باردار بستگی دارد.
ارتباط سایز کابل با افت ولتاژ
هرچه سطح مقطع بیشتر باشد، مقاومت و افت ولتاژ کمتر میشود. به همین دلیل ممکن است یک کابل از نظر تحمل جریان مناسب باشد، اما برای یک مسیر طولانی بهدلیل افت ولتاژ قابل استفاده نباشد.
برای انتخاب نهایی باید موارد زیر همزمان بررسی شوند:
- جریان بار
- طول مسیر
- ولتاژ شبکه
- ضریب توان
- دمای هادی
- جریان راهاندازی موتور
- افت ولتاژ مجاز
- توسعه آینده
چگونه از روی کابل رشتهها را شناسایی کنیم؟
در بیشتر کابلهای خودنگهدار فشار ضعیف، عایق تمام رشتهها مشکی است. شناسایی رشتهها میتواند با روشهای زیر انجام شود:
- تعداد شیارهای طولی
- خطوط برجسته روی عایق
- چاپ یا کدگذاری کارخانه
- اختلاف قطر رشتهها
- علائم درجشده در کاتالوگ
- نقشه ساختمان کابل
پیش از نصب، وظیفه رشتهها باید توسط فرد متخصص و مطابق دستورالعمل کارخانه مشخص شود.
اشتباهات رایج در خواندن سایز کابل
اشتباهگرفتن تعداد رشته با سطح مقطع
در عبارت ۳×۲۵، عدد ۳ تعداد رشته و عدد ۲۵ سطح مقطع هر رشته است.
فرضکردن اینکه تمام رشتهها فاز هستند
اعداد فقط ساختار را نشان میدهند. رشتههای اضافی ممکن است نول، نگهدارنده یا روشنایی باشند.
نادیدهگرفتن علامتهای جمع
در کابل ۴×۷۰+۲۵+۲۵، دو رشته ۲۵ جداگانه وجود دارد و تعداد کل رشتهها شش است.
اعتماد به عنوان کوتاه فروشنده
عبارت «کابل خودنگهدار ۳۵» مشخص نمیکند کابل چند رشته دارد. ساختار کامل باید اعلام شود.
یکیدانستن ساختار تمام برندها
نامگذاری و وظیفه رشتهها ممکن است میان تولیدکنندگان متفاوت باشد.
انتخاب سایز فقط براساس عدد بزرگتر
بزرگترین عدد معمولاً سطح مقطع رشتههای اصلی است، اما برای انتخاب کابل باید تمام رشتهها و شرایط شبکه بررسی شوند.
هنگام استعلام قیمت چه مشخصاتی اعلام کنیم؟
برای جلوگیری از اشتباه، درخواست خرید را کامل بنویسید:
- نام محصول: کابل خودنگهدار فشار ضعیف
- ساختار کامل: برای مثال ۳×۲۵+۱۶+۱۶
- تعداد رشته: پنج رشته
- سطح مقطع هر رشته
- وظیفه رشتهها در صورت مشخصبودن
- جنس هادی: آلومینیوم
- نوع عایق
- ولتاژ نامی
- برند
- متراژ
- مدارک مورد نیاز
- محل تحویل
نمونه استعلام:
درخواست قیمت کابل خودنگهدار فشار ضعیف پنجرشته، شامل سه فاز ۲۵، نول ۱۶ و روشنایی ۱۶ میلیمتر مربع، هادی آلومینیومی، به متراژ ۵۰۰ متر
پرسشهای متداول
عدد اول کابل خودنگهدار چیست؟
عدد قبل از علامت ضرب، تعداد رشتههایی را نشان میدهد که سطح مقطع یکسان دارند.
عدد بعد از علامت ضرب چیست؟
این عدد سطح مقطع اسمی هرکدام از آن رشتهها برحسب میلیمتر مربع است.
کابل ۳×۲۵+۱۶+۱۶ چند رشته دارد؟
این کابل پنج رشته دارد: سه رشته ۲۵ و دو رشته ۱۶ میلیمتر مربع.
کابل ۴×۷۰+۲۵+۲۵ چند رشته دارد؟
این کابل شش رشته دارد: چهار رشته ۷۰ و دو رشته ۲۵ میلیمتر مربع.
آیا عدد بزرگتر همیشه مربوط به فاز است؟
در بسیاری از ساختارهای رایج چنین است، اما نمیتوان آن را یک قانون همیشگی دانست. کاتالوگ سازنده باید بررسی شود.
چگونه بفهمیم کدام رشته نول است؟
از روی شیارها، خطوط برجسته، چاپ کارخانه و نقشه ساختمان کابل میتوان رشته نول را شناسایی کرد.
آیا دو کابل با اعداد یکسان کاملاً مشابه هستند؟
خیر. نوع عایق، تعداد مفتولها، وزن، مقاومت هادی، قطر نهایی و استاندارد تولید میتوانند متفاوت باشند.
برای خرید، نوشتن سایز بهتنهایی کافی است؟
خیر. بهتر است تعداد، سطح مقطع و وظیفه رشتهها بهصورت کامل در پیشفاکتور درج شوند.
