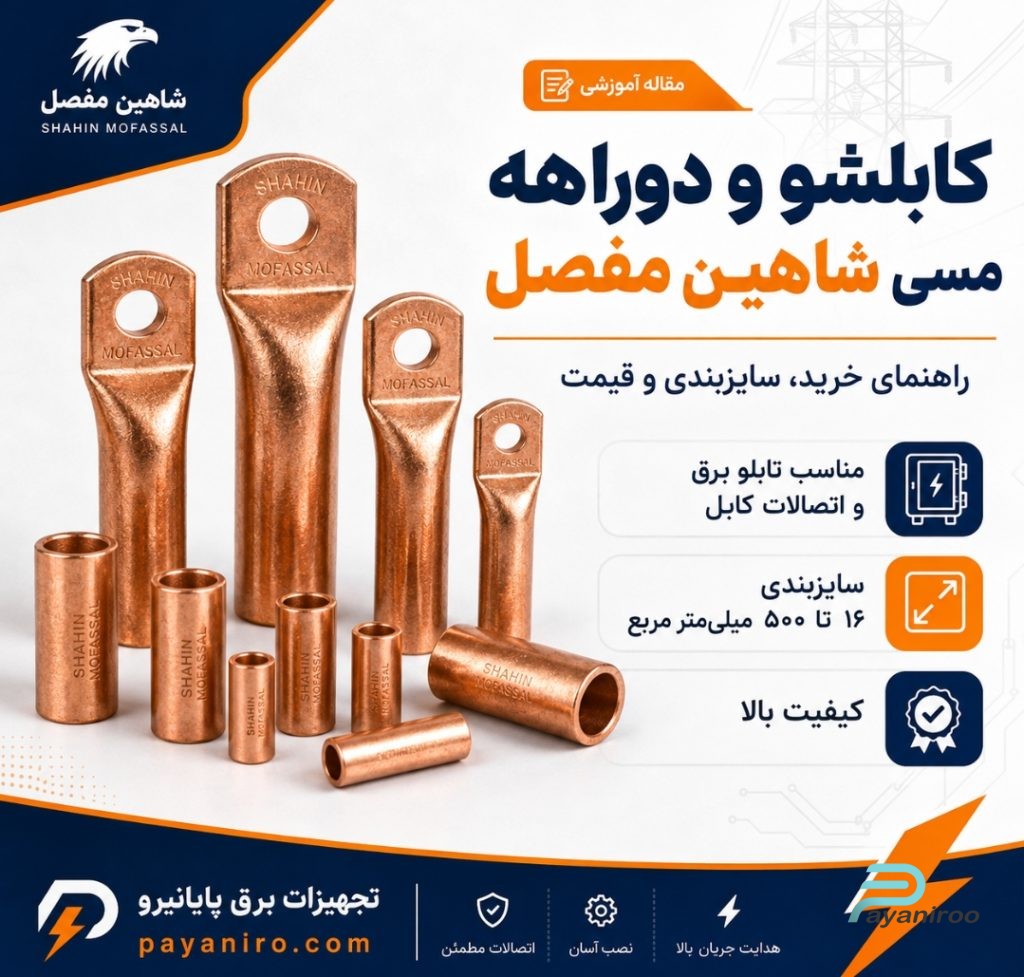

کابلشو و دوراهه مسی از پرکاربردترین اتصالات در تابلوهای برق، شبکه‌های توزیع، تأسیسات صنعتی و پروژه‌های کابل‌کشی محسوب می‌شوند. کیفیت اتصال کابل در بسیاری از تجهیزات الکتریکی اهمیت بالایی دارد و انتخاب صحیح کابلشو یا دوراهه می‌تواند در ایجاد یک اتصال مکانیکی مناسب و قابل‌اعتماد نقش مهمی داشته باشد.

شاهین مفصل یکی از تولیدکنندگان اتصالات و متعلقات کابل است که محصولات مختلفی از جمله کابلشوهای مسی، دوراهه‌های مسی، کابلشوهای پیچی و دوراهه‌های پیچی را در سایزهای گوناگون عرضه می‌کند.

در این راهنما از تجهیزات برق پایانیرو به معرفی انواع کابلشو مسی شاهین مفصل و دوراهه مسی شاهین مفصل، تفاوت مدل‌های مختلف، سایزبندی، کاربرد و نکات مهم هنگام خرید می‌پردازیم.

---

کابلشو مسی چیست؟

کابلشو مسی قطعه‌ای رسانا است که برای ایجاد اتصال بین انتهای کابل مسی و تجهیزاتی مانند شینه، کلید، تابلو برق، ترمینال یا سایر تجهیزات الکتریکی استفاده می‌شود.

در یک طرف کابلشو، هادی کابل وارد قسمت استوانه‌ای آن می‌شود و در طرف دیگر، قسمت تخت و سوراخ‌دار کابلشو امکان اتصال به پیچ یا شینه تجهیزات را فراهم می‌کند.

به زبان ساده:

کابلشو مسی = رابط بین کابل مسی و تجهیز الکتریکی

این نوع اتصال در بسیاری از تابلوها و شبکه‌های برق استفاده می‌شود.

دوراهه مسی چیست؟

دوراهه مسی یا رابط مسی کابل، برای اتصال مستقیم دو هادی مسی به یکدیگر استفاده می‌شود.

برخلاف کابلشو که کابل را به یک تجهیز متصل می‌کند، دوراهه میان دو کابل قرار گرفته و امکان ادامه مسیر هادی را فراهم می‌کند.

بنابراین تفاوت اصلی این دو قطعه چنین است:

محصول	کاربرد اصلی
کابلشو مسی	اتصال کابل به شینه یا تجهیز
دوراهه مسی	اتصال دو کابل به یکدیگر

این تفاوت یکی از مهم‌ترین مواردی است که هنگام خرید اتصالات کابل باید مورد توجه قرار گیرد.

انواع کابلشو مسی شاهین مفصل

بر اساس خانواده محصولات ارائه‌شده توسط شاهین مفصل، کابلشوهای مسی این برند در چند گروه اصلی قرار می‌گیرند.

1. کابلشو مسی استاندارد DIN شاهین مفصل

کابلشو مسی استاندارد DIN شاهین مفصل یکی از مدل‌های اصلی این گروه است.

این کابلشوها برای ایجاد اتصال انتهایی کابل مسی به شینه، تابلو و تجهیزات برق مورد استفاده قرار می‌گیرند و در طیف گسترده‌ای از سطح مقطع‌های کابل عرضه می‌شوند.

بر اساس لیست محصولات شاهین مفصل، سایزهای این خانواده شامل مواردی مانند:

16، 25، 35، 50، 70، 95، 120، 150، 185، 240، 300، 400 و 500 میلی‌متر مربع

است.

وجود این گستره سایز باعث می‌شود از کابلشوهای این خانواده بتوان برای کابل‌های کوچک‌تر تابلو برق تا کابل‌های قدرت با سطح مقطع بالا استفاده کرد.

2. کابلشو مسی فشار ضعیف دم کوتاه تیپ L

گروه دیگری از محصولات شاهین مفصل، کابلشو مسی فشار ضعیف دم کوتاه تیپ L است.

در این نوع کابلشو طول بخش استوانه‌ای یا اصطلاحاً دم کابلشو متناسب با طراحی این سری در نظر گرفته شده است.

کابلشوهای دم کوتاه معمولاً زمانی مورد توجه قرار می‌گیرند که محدودیت فضای نصب وجود داشته یا طراحی محل اتصال به کابلشویی با ابعاد جمع‌وجورتر نیاز داشته باشد.

البته انتخاب آن باید براساس مشخصات واقعی تابلو، هادی و روش نصب صورت گیرد.

3. کابلشو مسی فشار ضعیف دم کوتاه تیپ E

کابلشو مسی تیپ E شاهین مفصل نیز در گروه اتصالات فشار ضعیف قرار دارد.

این خانواده در سایزهای مختلف تولید شده و می‌تواند برای اتصال کابل مسی در تأسیسات و تابلوهای برق مورد استفاده قرار گیرد.

هنگام انتخاب بین کابلشوهای تیپ E، تیپ L و استاندارد DIN نباید فقط سطح مقطع کابل را در نظر گرفت؛ ابعاد کابلشو، فضای نصب، شرایط اتصال و مشخصات پروژه نیز اهمیت دارند.

انواع دوراهه مسی شاهین مفصل

در کنار کابلشو، شاهین مفصل انواع رابط یا دوراهه مسی را نیز عرضه می‌کند.

دوراهه مسی استاندارد

دوراهه مسی استاندارد شاهین مفصل برای ایجاد اتصال مستقیم میان دو هادی کابل مسی استفاده می‌شود.

دو سر کابل از طرفین وارد بدنه رابط شده و پس از اجرای صحیح اتصال، مسیر الکتریکی هادی ادامه پیدا می‌کند.

این محصولات در سایزهای متعددی عرضه می‌شوند و برای کابل‌های با سطح مقطع مختلف قابل انتخاب هستند.

دوراهه مسی فشار ضعیف

دوراهه مسی فشار ضعیف شاهین مفصل نیز برای اتصال دو هادی در پروژه‌های فشار ضعیف طراحی شده است.

این قطعه می‌تواند در مواردی مانند:

• ادامه مسیر کابل
• تعمیر بخشی از کابل
• ایجاد اتصال میانی
• تابلوهای برق
• تأسیسات صنعتی
• شبکه‌های برق فشار ضعیف

مورد استفاده قرار گیرد.

سایزبندی کابلشو مسی شاهین مفصل

یکی از مهم‌ترین معیارهای خرید کابلشو، سطح مقطع هادی کابل است.

بر اساس لیست ارسالی شاهین مفصل، این محصولات در سایزهای متنوعی ارائه شده‌اند که از جمله می‌توان به موارد زیر اشاره کرد:

16 mm²
25 mm²
35 mm²
50 mm²
70 mm²
95 mm²
120 mm²
150 mm²
185 mm²
240 mm²
300 mm²
400 mm²
500 mm²

این سایزبندی طیف بزرگی از کاربردهای الکتریکی را پوشش می‌دهد.

برای مثال کابلشوهای سایزهای پایین‌تر ممکن است بیشتر در تابلوها و تأسیسات عمومی استفاده شوند، در حالی که سایزهای 185، 240، 300، 400 و 500 میلی‌متر مربع معمولاً در پروژه‌هایی با کابل‌های قدرت و جریان‌های بالاتر مورد توجه قرار می‌گیرند.

چگونه سایز کابلشو مسی را انتخاب کنیم؟

قاعده اولیه این است که سطح مقطع کابلشو باید با سطح مقطع هادی کابل مطابقت داشته باشد.

برای مثال:

کابل 70 mm² → کابلشو 70 mm²
کابل 120 mm² → کابلشو 120 mm²
کابل 240 mm² → کابلشو 240 mm²

اما انتخاب حرفه‌ای فقط به همین مورد محدود نمی‌شود.

هنگام انتخاب باید موارد زیر را هم بررسی کرد:

• سطح مقطع هادی
• جنس هادی
• نوع کابل
• قطر پیچ محل اتصال
• نوع شینه یا تجهیز
• فضای موجود برای نصب
• نوع کابلشو
• روش پرس
• شرایط محیطی پروژه

کابلشو مسی چگونه نصب می‌شود؟

کابلشوهای مسی معمولاً از طریق روش پرس یا Crimping روی هادی کابل نصب می‌شوند.

در فرآیند نصب، ابتدا مقدار مناسبی از عایق کابل برداشته شده و هادی داخل کابلشو قرار می‌گیرد. سپس دستگاه پرس با قالب مناسب، کابلشو را روی هادی فشرده می‌کند.

انتخاب صحیح قالب پرس اهمیت زیادی دارد.

قالب نامناسب یا اجرای پرس غیرصحیح می‌تواند کیفیت اتصال مکانیکی را کاهش دهد.

پس از نصب کابلشو نیز قسمت تخت آن از طریق سوراخ تعبیه‌شده روی محصول به شینه یا ترمینال مورد نظر متصل می‌شود.

تفاوت کابلشو مسی پرسی با کابلشو پیچی شاهین مفصل

شاهین مفصل علاوه بر کابلشوهای مسی متداول، کابلشوهای پیچی یونیک نیز تولید می‌کند.

تفاوت اصلی آن‌ها در روش اتصال به هادی است.

ویژگی	کابلشو مسی پرسی	کابلشو پیچی
روش اتصال	پرس	پیچ مکانیکی
نیاز به دستگاه پرس	دارد	معمولاً خیر
نیاز به قالب پرس	دارد	خیر
انتخاب بر اساس سایز	معمولاً یک سایز مشخص	برخی مدل‌ها یک بازه سایز را پوشش می‌دهند
کاربرد	بسیار متداول	پروژه‌های نیازمند اتصال مکانیکی

هیچ‌کدام را نمی‌توان به شکل مطلق بهتر از دیگری دانست. انتخاب باید براساس مشخصات مهندسی پروژه انجام شود.

تفاوت کابلشو مسی و کابلشو بیمتال

یکی از سوالات متداول هنگام خرید این است که کابلشو مسی با کابلشو بیمتال چه تفاوتی دارد.

کابلشو مسی عمدتاً برای اتصال هادی‌های مسی استفاده می‌شود.

اما کابلشو بیمتال از ترکیب دو فلز ساخته شده و در شرایطی که باید هادی آلومینیومی به تجهیز یا شینه مسی متصل شود مورد استفاده قرار می‌گیرد.

بنابراین قبل از خرید کابلشو حتماً باید جنس هادی مشخص باشد.

برای کابل مسی، کابلشو مسی بررسی می‌شود؛ اما برای کابل آلومینیومی، بسته به نوع اتصال ممکن است کابلشو بیمتال گزینه مناسب‌تری باشد.

کابلشو استاندارد DIN چیست؟

در لیست شاهین مفصل یکی از خانواده‌ها با عنوان کابلشو مسی استاندارد DIN معرفی شده است.

DIN به مجموعه‌ای از استانداردهای فنی آلمان اشاره دارد و عبارت DIN در نام‌گذاری کابلشو به نوع استاندارد و مشخصات ابعادی آن اشاره می‌کند.

در زمان خرید باید مدل دقیق محصول و دیتاشیت تولیدکننده بررسی شود؛ زیرا صرفاً مشاهده عبارت DIN برای تعیین تمام مشخصات فنی کافی نیست.

کاربرد کابلشو و دوراهه مسی شاهین مفصل

محصولات این خانواده می‌توانند در بخش‌های مختلف صنعت برق مورد استفاده قرار گیرند، از جمله:

• تابلوهای برق
• شبکه‌های توزیع
• کارخانه‌ها
• موتورخانه‌ها
• تأسیسات الکتریکی
• پست‌های برق
• اتصال کابل به کلید
• اتصال کابل به شینه
• اتصال کابل به تجهیزات قدرت
• ادامه مسیر کابل
• تعمیر کابل
• پروژه‌های صنعتی و ساختمانی

انتخاب محصول باید متناسب با شرایط همان پروژه صورت گیرد.

هنگام خرید کابلشو شاهین مفصل به چه نکاتی توجه کنیم؟

یکی از اشتباهات رایج، خرید کابلشو فقط براساس سایز کابل است.

برای یک انتخاب دقیق‌تر بهتر است این موارد بررسی شوند:

1. سطح مقطع کابل

اولین معیار انتخاب محسوب می‌شود.

2. جنس هادی

باید مشخص شود کابل مسی است یا آلومینیومی.

3. نوع کابلشو

DIN، تیپ E، تیپ L یا سایر مدل‌ها.

4. سوراخ کابلشو

قطر پیچ محل نصب باید با سوراخ کابلشو تناسب داشته باشد.

5. تجهیزات پرس

قالب و دستگاه مناسب باید در دسترس باشد.

6. تعداد مورد نیاز

برای پروژه‌های بزرگ، تعداد می‌تواند روی شرایط خرید اثرگذار باشد.

7. اصالت برند

هنگام خرید تجهیزات برق صنعتی بهتر است محصول از مسیر تأمین معتبر تهیه شود.

قیمت کابلشو مسی شاهین مفصل

قیمت کابلشو مسی شاهین مفصل ثابت نیست و می‌تواند با توجه به عوامل مختلف تغییر کند.

یکی از مهم‌ترین عوامل، قیمت فلزات و مواد اولیه است.

سایر عوامل اثرگذار عبارت‌اند از:

• سایز کابلشو
• نوع کابلشو
• وزن و ابعاد محصول
• تعداد سفارش
• شرایط بازار
• مدل DIN، E یا L
• نوع دوراهه
• شرایط فروش تولیدکننده و تأمین‌کننده

به همین دلیل برای خرید پروژه‌ای بهتر است قیمت روز کابلشو شاهین مفصل استعلام شود.

تجهیزات برق پایانیرو امکان استعلام انواع کابلشو، دوراهه و متعلقات کابل شاهین مفصل را فراهم می‌کند.

خرید کابلشو و دوراهه شاهین مفصل از پایانیرو

برای انتخاب کابلشو مناسب، بهتر است هنگام استعلام خرید حداقل این مشخصات را اعلام کنید:

سایز کابل + جنس هادی + نوع اتصال + تعداد مورد نیاز

اگر مدل دقیق محصول مشخص نیست، می‌توان براساس مشخصات کابل و محل استفاده، خانواده مناسب را بررسی کرد.

در فروشگاه تجهیزات برق پایانیرو صفحات جداگانه‌ای برای سایزها و مدل‌های مختلف کابلشو مسی شاهین مفصل ایجاد خواهد شد تا امکان مشاهده مشخصات و مقایسه محصولات ساده‌تر شود.

سوالات متداول

کابلشو مسی شاهین مفصل برای چه کابل‌هایی مناسب است؟

این خانواده برای کابل‌ها و هادی‌های مسی و در سطح مقطع‌های مختلف تولید می‌شود. مدل دقیق باید براساس سایز و شرایط پروژه انتخاب شود.

سایزهای کابلشو مسی شاهین مفصل کدام‌اند؟

در لیست محصولات، سایزهایی از 16 تا 500 میلی‌متر مربع دیده می‌شود.

تفاوت کابلشو و دوراهه چیست؟

کابلشو کابل را به یک تجهیز یا شینه متصل می‌کند، اما دوراهه برای اتصال مستقیم دو کابل به یکدیگر است.

کابلشو DIN چیست؟

نوعی کابلشو است که با مشخصات و ابعاد استاندارد مربوط به خانواده DIN عرضه می‌شود. برای مشخصات دقیق هر مدل باید دیتاشیت همان محصول بررسی شود.

کابلشو مسی پرسی است یا پیچی؟

کابلشوهای مسی متداول این خانواده به روش پرس نصب می‌شوند؛ شاهین مفصل در کنار آن‌ها محصولات پیچی یونیک نیز دارد.

قیمت کابلشو شاهین مفصل چگونه مشخص می‌شود؟

سایز، نوع محصول، مقدار سفارش و شرایط روز بازار از عوامل مؤثر بر قیمت هستند. برای خرید بهتر است قیمت روز استعلام شود.
