کابل مناسب هر آمپر | جدول انتخاب سایز کابل بر اساس جریان مصرفی
تیر
انتخاب کابل مناسب بر اساس آمپر یکی از مهمترین مراحل طراحی و اجرای سیستمهای برق است. استفاده از کابلی که سطح مقطع آن متناسب با جریان مصرفی نباشد، میتواند باعث افزایش دمای کابل، افت ولتاژ، کاهش راندمان تجهیزات و حتی آتشسوزی شود. به همین دلیل، مهندسان برق و مجریان پروژه همواره انتخاب کابل را بر اساس جریان، طول مسیر، نوع نصب و شرایط محیطی انجام میدهند.
در این مقاله با روش انتخاب کابل مناسب برای آمپرهای مختلف، جدول تقریبی انتخاب سایز کابل و نکات مهم خرید کابل آشنا میشوید.
چرا انتخاب کابل بر اساس آمپر اهمیت دارد؟
هر کابل دارای ظرفیت مشخصی برای عبور جریان الکتریکی است. اگر جریان مصرفی از ظرفیت کابل بیشتر باشد، هادی و عایق کابل بیش از حد گرم شده و احتمال آسیبدیدگی یا بروز اتصال کوتاه افزایش مییابد.
انتخاب صحیح کابل باعث میشود:
- ایمنی شبکه برق افزایش یابد.
- افت ولتاژ کاهش پیدا کند.
- طول عمر کابل بیشتر شود.
- تجهیزات الکتریکی عملکرد بهتری داشته باشند.
- هزینه تعمیرات و نگهداری کاهش یابد.

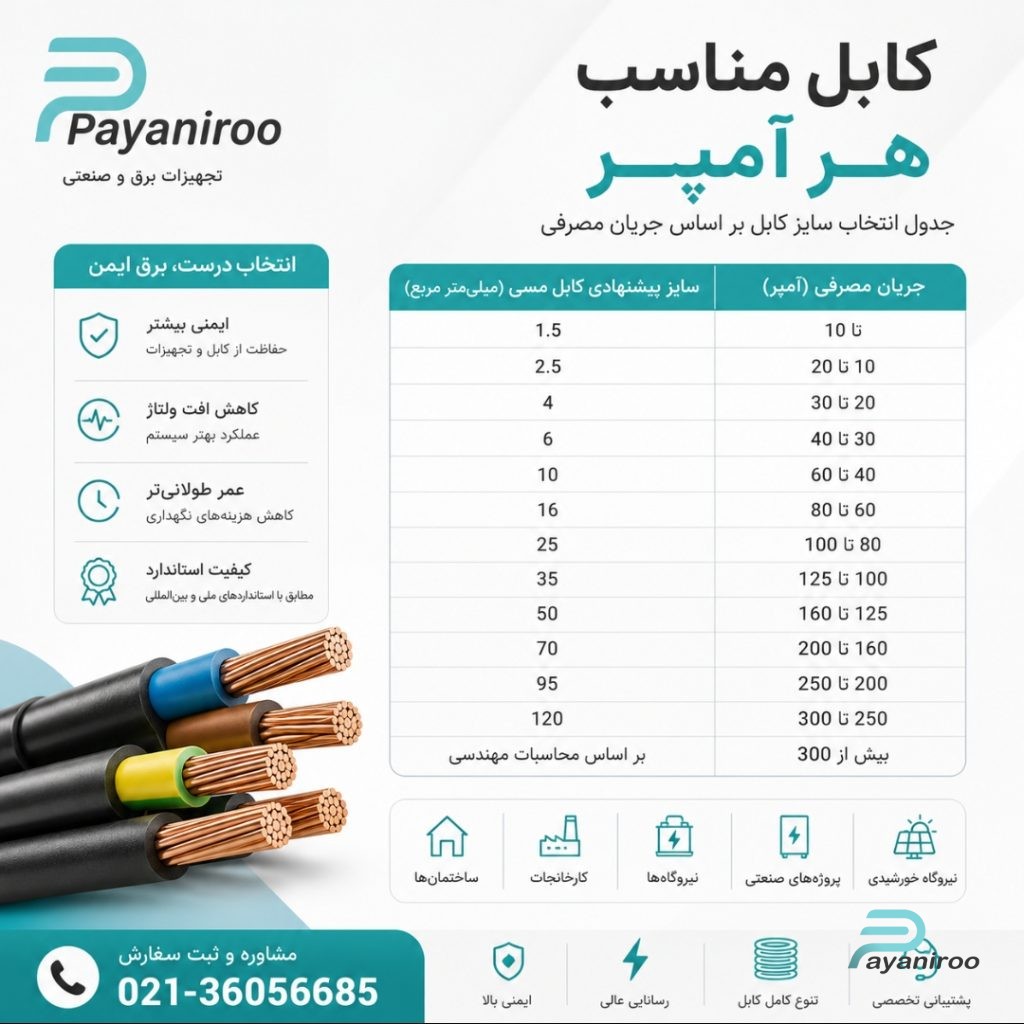

جدول انتخاب کابل مناسب بر اساس آمپر
| جریان مصرفی | سایز پیشنهادی کابل مسی |
|---|---|
| تا 10 آمپر | 1.5 میلیمتر مربع |
| 10 تا 20 آمپر | 2.5 میلیمتر مربع |
| 20 تا 30 آمپر | 4 میلیمتر مربع |
| 30 تا 40 آمپر | 6 میلیمتر مربع |
| 40 تا 60 آمپر | 10 میلیمتر مربع |
| 60 تا 80 آمپر | 16 میلیمتر مربع |
| 80 تا 100 آمپر | 25 میلیمتر مربع |
| 100 تا 125 آمپر | 35 میلیمتر مربع |
| 125 تا 160 آمپر | 50 میلیمتر مربع |
| 160 تا 200 آمپر | 70 میلیمتر مربع |
| 200 تا 250 آمپر | 95 میلیمتر مربع |
| 250 تا 300 آمپر | 120 میلیمتر مربع |
| بیش از 300 آمپر | بر اساس محاسبات مهندسی |
توجه: این جدول برای شرایط استاندارد ارائه شده است و در پروژههای واقعی باید عواملی مانند طول مسیر، دمای محیط، نوع نصب و افت ولتاژ نیز بررسی شوند.
چه عواملی در انتخاب سایز کابل مؤثر هستند؟
انتخاب کابل تنها بر اساس آمپر انجام نمیشود و عوامل زیر نیز اهمیت دارند:
- طول مسیر کابل
- ولتاژ شبکه
- تکفاز یا سهفاز بودن سیستم
- نوع عایق کابل (PVC یا XLPE)
- جنس هادی (مس یا آلومینیوم)
- دمای محیط
- نحوه نصب کابل (داخل لوله، روی سینی، دفنی یا هوایی)
در بسیاری از پروژهها ممکن است با وجود مناسب بودن جریان، به دلیل طول زیاد مسیر، کابل با سطح مقطع بزرگتر انتخاب شود تا افت ولتاژ در محدوده مجاز باقی بماند.
کابل مسی بهتر است یا آلومینیومی؟
کابلهای مسی به دلیل رسانایی بالاتر، ابعاد کوچکتر و استحکام مکانیکی مناسب، بیشتر در ساختمانها و صنایع استفاده میشوند. در مقابل، کابلهای آلومینیومی وزن کمتر و قیمت اقتصادیتری دارند و گزینهای مناسب برای شبکههای توزیع برق و پروژههای بزرگ محسوب میشوند.
انتخاب بین این دو نوع کابل به شرایط پروژه، بودجه و الزامات فنی بستگی دارد.
اشتباهات رایج در انتخاب کابل
- انتخاب کابل فقط بر اساس آمپر
- نادیده گرفتن افت ولتاژ
- عدم توجه به دمای محیط
- استفاده از کابل نامرغوب و غیراستاندارد
- انتخاب اشتباه نوع عایق
- در نظر نگرفتن شرایط نصب
رعایت این موارد علاوه بر افزایش ایمنی، از هزینههای اضافی در آینده جلوگیری میکند.
خرید انواع کابل برق از پایا نیرو
پایا نیرو مرجع تخصصی فروش انواع کابل افشان، کابل مفتولی، کابل قدرت، کابل آلومینیومی، کابل فشار ضعیف، کابل فشار متوسط و کابل فشار قوی از برندهای معتبر ایران است.
در پایا نیرو میتوانید با مشاهده مشخصات فنی، قیمت روز و دریافت مشاوره تخصصی، مناسبترین کابل را متناسب با آمپر مصرفی و شرایط پروژه خود انتخاب کنید.
سوالات متداول
برای 32 آمپر چه کابلی مناسب است؟
در شرایط استاندارد معمولاً کابل 6 میلیمتر مربع مسی انتخاب مناسبی است، اما طول مسیر و شرایط نصب نیز باید بررسی شود.
آیا همیشه کابل بزرگتر بهتر است؟
خیر. انتخاب کابل باید بر اساس محاسبات فنی انجام شود. استفاده از کابل با سطح مقطع بیش از نیاز، هزینه پروژه را افزایش میدهد.
آیا کابل آلومینیومی برای جریانهای بالا مناسب است؟
بله. کابلهای آلومینیومی به دلیل وزن کمتر و قیمت مناسب، در بسیاری از شبکههای توزیع برق و خطوط انتقال استفاده میشوند.
