در شبکه‌های فشار متوسط، کیفیت اتصال کابل به تجهیزات برقی اهمیت بسیار زیادی دارد. یکی از مهم‌ترین تجهیزاتی که در این بخش مورد استفاده قرار می‌گیرد سرکابل (Cable Termination) است. وظیفه اصلی سرکابل، ایجاد یک اتصال ایمن میان کابل فشار متوسط و تجهیزاتی مانند ترانسفورماتور، تابلو برق، سلول RMU، سکسیونر، برقگیر یا سایر تجهیزات شبکه است.

یکی از سوالات رایج مهندسان، پیمانکاران و خریداران تجهیزات برق این است که تفاوت سرکابل داخلی و سرکابل هوایی چیست و در چه شرایطی باید از هر کدام استفاده کرد؟

در این مقاله به‌صورت کامل ساختار، عملکرد، مزایا، معایب، کاربردها و معیارهای انتخاب سرکابل داخلی (Indoor) و سرکابل هوایی (Outdoor) را بررسی می‌کنیم.

---

سرکابل فشار متوسط چیست؟

سرکابل تجهیزی است که در انتهای کابل‌های فشار متوسط نصب می‌شود تا کابل بتواند به تجهیزات برقی متصل شود.

علاوه بر ایجاد اتصال مکانیکی، سرکابل وظایف مهم دیگری نیز بر عهده دارد، از جمله:

• کنترل میدان الکتریکی
• جلوگیری از تمرکز تنش الکتریکی
• افزایش استقامت عایقی
• محافظت از انتهای کابل
• جلوگیری از نفوذ رطوبت
• کاهش احتمال تخلیه جزئی (PD)
• افزایش طول عمر تجهیزات

در شبکه‌های 20 کیلوولت معمولاً از سرکابل‌های کلاس 24kV و در شبکه‌های 33 کیلوولت از سرکابل‌های کلاس 36kV استفاده می‌شود.

---

انواع سرکابل فشار متوسط

به طور کلی سرکابل‌ها به دو گروه اصلی تقسیم می‌شوند:

• سرکابل داخلی (Indoor Termination)
• سرکابل هوایی یا فضای باز (Outdoor Termination)

هر کدام از این محصولات برای شرایط خاصی طراحی شده‌اند.

---

سرکابل داخلی (Indoor) چیست؟

سرکابل داخلی برای نصب در محیط‌های سرپوشیده طراحی شده است؛ محیط‌هایی که در معرض باران، نور مستقیم خورشید و آلودگی شدید قرار ندارند.

این سرکابل‌ها معمولاً ظاهر ساده‌تری دارند و ابعاد آن‌ها نسبت به مدل‌های هوایی کوچک‌تر است.

محل‌های استفاده

• اتاق ترانس
• تابلوهای فشار متوسط
• سلول RMU
• تابلو GIS
• پست‌های کمپکت
• مراکز کنترل
• کارخانه‌ها
• نیروگاه‌ها

---

مزایای سرکابل داخلی

• ابعاد کوچک
• نصب آسان
• قیمت مناسب‌تر
• فضای نصب کمتر
• عملکرد بسیار مناسب در محیط‌های سرپوشیده
• استقامت عایقی بالا
• کنترل مناسب میدان الکتریکی

---

محدودیت‌های سرکابل داخلی

سرکابل داخلی برای محیط‌های روباز طراحی نشده است.

اگر این محصول در فضای باز نصب شود ممکن است در اثر:

• بارندگی
• رطوبت
• آلودگی
• اشعه UV
• گردوغبار

عملکرد آن کاهش پیدا کند.

---

سرکابل هوایی (Outdoor) چیست؟

سرکابل هوایی برای نصب در فضای باز طراحی شده است.

مهم‌ترین تفاوت این محصول با سرکابل داخلی، وجود چترک‌های عایقی (Weather Sheds) است.

این چترک‌ها باعث می‌شوند فاصله خزشی افزایش پیدا کرده و احتمال ایجاد جرقه سطحی به حداقل برسد.

---

چترک‌های سرکابل چه وظیفه‌ای دارند؟

یکی از مهم‌ترین بخش‌های سرکابل هوایی، چترک‌های عایقی هستند.

وظایف آن‌ها عبارت است از:

• افزایش فاصله خزشی
• کاهش جریان نشتی سطحی
• جلوگیری از جرقه
• مقاومت در برابر بارندگی
• مقاومت در برابر مه نمکی
• مقاومت در برابر گردوغبار
• افزایش عمر سرکابل

به همین دلیل تقریباً تمام سرکابل‌های Outdoor دارای چندین چترک هستند.

---

فاصله خزشی (Creepage Distance) چیست؟

فاصله خزشی، کوتاه‌ترین مسیر حرکت جریان روی سطح عایق است.

هرچه این فاصله بیشتر باشد، احتمال تخلیه سطحی کمتر خواهد بود.

سرکابل‌های هوایی با استفاده از چترک‌ها این فاصله را چند برابر افزایش می‌دهند.

به همین دلیل در مناطق:

• ساحلی
• صنعتی
• آلوده
• مرطوب
• بارانی

تقریباً همیشه از سرکابل Outdoor استفاده می‌شود.

---

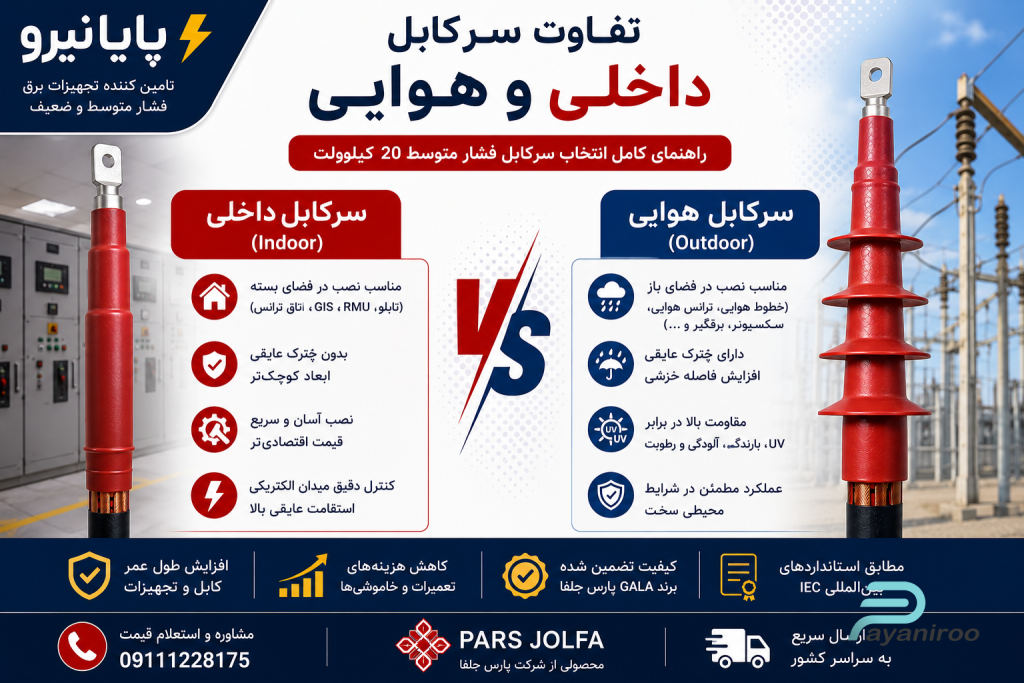

مقایسه سرکابل داخلی و هوایی

ویژگی	سرکابل داخلی	سرکابل هوایی
محل نصب	فضای بسته	فضای باز
چترک عایقی	ندارد یا محدود	دارد
مقاومت در برابر باران	کم	بسیار بالا
مقاومت در برابر UV	محدود	بالا
مقاومت در برابر آلودگی	متوسط	بسیار بالا
فاصله خزشی	کمتر	بیشتر
ابعاد	کوچک‌تر	بزرگ‌تر
قیمت	اقتصادی‌تر	بیشتر

---

در چه شرایطی باید سرکابل داخلی انتخاب کنیم؟

اگر تجهیزات داخل ساختمان نصب شده‌اند، بهترین گزینه سرکابل داخلی است.

مانند:

• تابلو برق
• سلول RMU
• اتاق ترانس
• پست کمپکت
• تابلو GIS

---

چه زمانی باید سرکابل هوایی انتخاب شود؟

در پروژه‌هایی که تجهیزات در فضای باز نصب می‌شوند، باید از سرکابل Outdoor استفاده شود.

مانند:

• ترانس هوایی
• سکسیونر
• برقگیر
• خطوط توزیع
• پست‌های روباز
• نیروگاه خورشیدی

---

آیا می‌توان از سرکابل داخلی در فضای باز استفاده کرد؟

از نظر فنی این کار توصیه نمی‌شود.

نبود چترک‌های عایقی باعث می‌شود در شرایط بارندگی یا آلودگی احتمال ایجاد جرقه سطحی افزایش پیدا کند.

بنابراین برای فضای باز همیشه باید از سرکابل Outdoor استفاده شود.

---

آیا سرکابل هوایی را می‌توان داخل ساختمان نصب کرد؟

بله.

از نظر فنی مشکلی وجود ندارد اما معمولاً به دلیل:

• ابعاد بزرگ‌تر
• قیمت بیشتر
• اشغال فضای بیشتر

استفاده از آن داخل ساختمان مقرون‌به‌صرفه نیست.

---

فناوری Heat Shrink چگونه کار می‌کند؟

در سرکابل‌های حرارتی، قطعات پلیمری پس از اعمال حرارت جمع می‌شوند و به کابل می‌چسبند.

این ویژگی باعث ایجاد:

• آب‌بندی کامل
• عایق مناسب
• استحکام مکانیکی بالا
• طول عمر زیاد

خواهد شد.

---

چرا سرکابل GALA پارس جلفا انتخاب مناسبی است؟

سرکابل‌های GALA که توسط پارس جلفا عرضه می‌شوند، به دلیل کیفیت ساخت، طراحی مهندسی و استفاده از مواد اولیه مناسب، در بسیاری از پروژه‌های توزیع برق، صنایع، نیروگاه‌ها و تأسیسات زیرساختی مورد استفاده قرار می‌گیرند.

مزایای این محصولات عبارت‌اند از:

• کنترل مؤثر میدان الکتریکی
• نصب آسان
• کیفیت ساخت مناسب
• مقاومت بالا در برابر شرایط محیطی
• تنوع سایز
• عرضه در مدل‌های داخلی و هوایی
• مناسب برای شبکه‌های 20 و 33 کیلوولت

---

اشتباهات رایج هنگام انتخاب سرکابل

• انتخاب کلاس ولتاژی نامناسب
• انتخاب سایز اشتباه
• استفاده از سرکابل داخلی در فضای باز
• عدم توجه به نوع کابل (زره‌دار یا بدون زره)
• نصب غیراصولی
• استفاده از تجهیزات غیراستاندارد

---

جمع‌بندی

انتخاب صحیح سرکابل یکی از مهم‌ترین عوامل در افزایش قابلیت اطمینان شبکه‌های فشار متوسط است. اگر تجهیزات در محیط سرپوشیده نصب شده‌اند، سرکابل داخلی انتخاب مناسبی خواهد بود؛ اما در پروژه‌هایی که تجهیزات در فضای باز قرار دارند، استفاده از سرکابل هوایی به دلیل وجود چترک‌های عایقی، فاصله خزشی بیشتر و مقاومت بالاتر در برابر شرایط محیطی، گزینه‌ای ایمن‌تر و استانداردتر است.

استفاده از سرکابل مناسب، علاوه بر افزایش عمر کابل و تجهیزات، موجب کاهش خاموشی‌ها، کاهش هزینه‌های تعمیرات و افزایش پایداری شبکه خواهد شد.

---

سوالات متداول

آیا سرکابل داخلی برای فضای باز مناسب است؟

خیر، برای فضای باز باید از سرکابل هوایی استفاده شود.

تفاوت اصلی سرکابل داخلی و هوایی چیست؟

وجود چترک‌های عایقی، فاصله خزشی بیشتر و مقاومت بالاتر در برابر شرایط محیطی در سرکابل هوایی.

آیا سرکابل هوایی گران‌تر است؟

بله، به دلیل ساختار پیچیده‌تر و تجهیزات بیشتر، معمولاً قیمت بالاتری دارد.

برای شبکه 20 کیلوولت چه کلاس سرکابلی مناسب است؟

سرکابل‌های کلاس 24 کیلوولت برای شبکه‌های 12/20 کیلوولت انتخاب استاندارد هستند.
