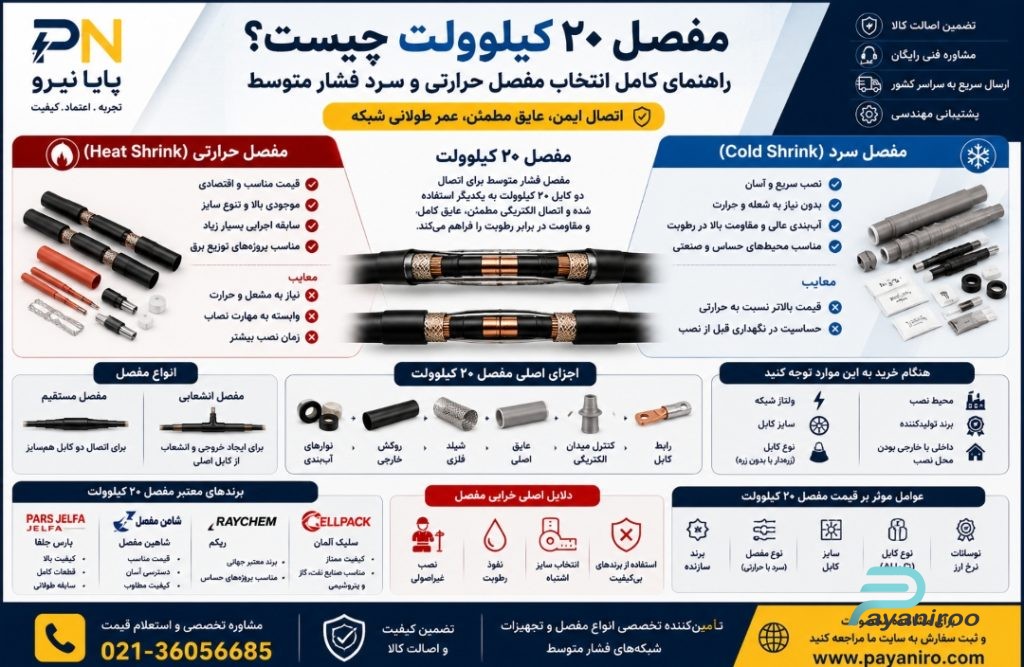

مفصل 20 کیلوولت چیست؟ راهنمای انتخاب مفصل حرارتی و سرد فشار متوسط
تیر
مفصل 20 کیلوولت؛ یکی از مهمترین تجهیزات شبکه فشار متوسط
در شبکههای توزیع برق، کابلهای فشار متوسط معمولاً در متراژهای محدود تولید میشوند و در بسیاری از پروژهها لازم است دو یا چند کابل به یکدیگر متصل شوند. این اتصال باید به گونهای انجام شود که از نظر الکتریکی، مکانیکی و عایقی کاملاً مشابه خود کابل باشد.
در اینجا مفصل 20 کیلوولت نقش حیاتی پیدا میکند.
یک مفصل استاندارد میتواند عمر شبکه را تا چند دهه افزایش دهد، اما یک مفصل بیکیفیت یا نصب غیراصولی ممکن است باعث تخلیه جزئی، اتصال کوتاه و حتی سوختن کابل شود.
مفصل 20 کیلوولت چیست؟
مفصل فشار متوسط مجموعهای از قطعات عایقی و اتصالی است که برای اتصال دو کابل فشار متوسط به یکدیگر استفاده میشود.
هدف مفصل:
✅ برقراری اتصال الکتریکی مطمئن
✅ حفظ سطح عایقی کابل
✅ جلوگیری از نفوذ رطوبت
✅ تحمل تنشهای الکتریکی
✅ افزایش طول عمر شبکه
انواع مفصل 20 کیلوولت
مفصل حرارتی (Heat Shrink Joint)
در این نوع مفصل از قطعات حرارتی استفاده میشود که با مشعل جمع شده و روی کابل قرار میگیرند.
مزایا
✔ قیمت مناسب
✔ موجودی بالا
✔ سابقه اجرایی زیاد
✔ مناسب پروژههای توزیع برق
معایب
✖ نیاز به مشعل
✖ وابستگی به مهارت نصاب
مفصل سرد (Cold Shrink Joint)
در این مدل قطعات سیلیکونی بدون نیاز به حرارت روی کابل نصب میشوند.
مزایا
✔ سرعت نصب بالا
✔ عدم نیاز به شعله
✔ آببندی بهتر
✔ مناسب محیطهای حساس
معایب
✖ قیمت بالاتر
مفصل مستقیم و انشعابی
مفصل مستقیم
برای اتصال دو کابل همسایز.
مفصل انشعابی
برای ایجاد خروجی و انشعاب از کابل اصلی.
اجزای اصلی مفصل 20 کیلوولت
- رابط کابل (Connector)
- لایه کنترل میدان الکتریکی
- عایق اصلی
- شیلد فلزی
- روکش خارجی
- نوارهای آببندی
مفصل حرارتی بهتر است یا سرد؟
| ویژگی | مفصل حرارتی | مفصل سرد |
|---|---|---|
| قیمت | ⭐⭐⭐⭐⭐ | ⭐⭐⭐ |
| سرعت نصب | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| نیاز به مشعل | دارد | ندارد |
| مقاومت در برابر رطوبت | خوب | عالی |
| خطای نصب | بیشتر | کمتر |
| طول عمر | بالا | بسیار بالا |
بهترین برندهای مفصل 20 کیلوولت در ایران
پارس جلفا (GALA)
یکی از شناختهشدهترین برندهای مفصل فشار متوسط کشور.
مزایا:
✔ کیفیت بالا
✔ قطعات کامل
✔ سابقه طولانی
شاهین مفصل
از برندهای پرکاربرد در پروژههای توزیع برق.
مزایا:
✔ قیمت مناسب
✔ دسترسی آسان
✔ کیفیت مطلوب
سلپک آلمان
مناسب پروژههای نفت، گاز و پتروشیمی.
ریکم (Raychem)
برند معتبر جهانی برای پروژههای حساس.
مهمترین دلایل خرابی مفصل فشار متوسط
نصب غیراصولی
بیشترین علت خرابی شبکههای کابلی.
نفوذ رطوبت
دشمن اصلی مفصل و کابل فشار متوسط.
انتخاب سایز اشتباه
عدم تطابق با سطح مقطع کابل.
استفاده از برندهای بیکیفیت
باعث تخلیه جزئی و شکست عایقی میشود.
چگونه مفصل مناسب انتخاب کنیم؟
هنگام خرید به موارد زیر توجه کنید:
✔ ولتاژ شبکه
✔ سایز کابل
✔ محیط نصب
✔ برند تولیدکننده
✔ نوع کابل (زرهدار یا بدون زره)
✔ داخلی یا خارجی بودن محل نصب
قیمت مفصل 20 کیلوولت به چه عواملی بستگی دارد؟
- برند سازنده
- نوع مفصل (سرد یا حرارتی)
- سایز کابل
- نوع کابل (Cu یا Al)
- نرخ ارز
خرید مفصل 20 کیلوولت از پایا نیرو
پایا نیرو تأمینکننده تخصصی انواع:
- مفصل حرارتی 20 کیلوولت
- مفصل سرد 20 کیلوولت
- مفصل پارس جلفا
- مفصل شاهین مفصل
- مفصل ریکم
- مفصل سلپک
میباشد.
مزایای خرید از پایا نیرو
✔ تضمین اصالت کالا
✔ مشاوره فنی رایگان
✔ ارسال سریع
✔ قیمت رقابتی
✔ پشتیبانی مهندسی
سوالات متداول
مفصل سرد بهتر است یا حرارتی؟
از نظر کیفیت نصب و آببندی، مفصل سرد برتری دارد اما مفصل حرارتی اقتصادیتر است.
مفصل برای کابل زرهدار متفاوت است؟
بله، کیتهای مخصوص کابل زرهدار وجود دارد.
پرفروشترین برند مفصل در ایران چیست؟
پارس جلفا و شاهین مفصل از شناختهشدهترین برندهای بازار هستند.
عمر مفصل 20 کیلوولت چقدر است؟
در صورت نصب صحیح و استفاده از برند معتبر، بیش از 20 سال.
