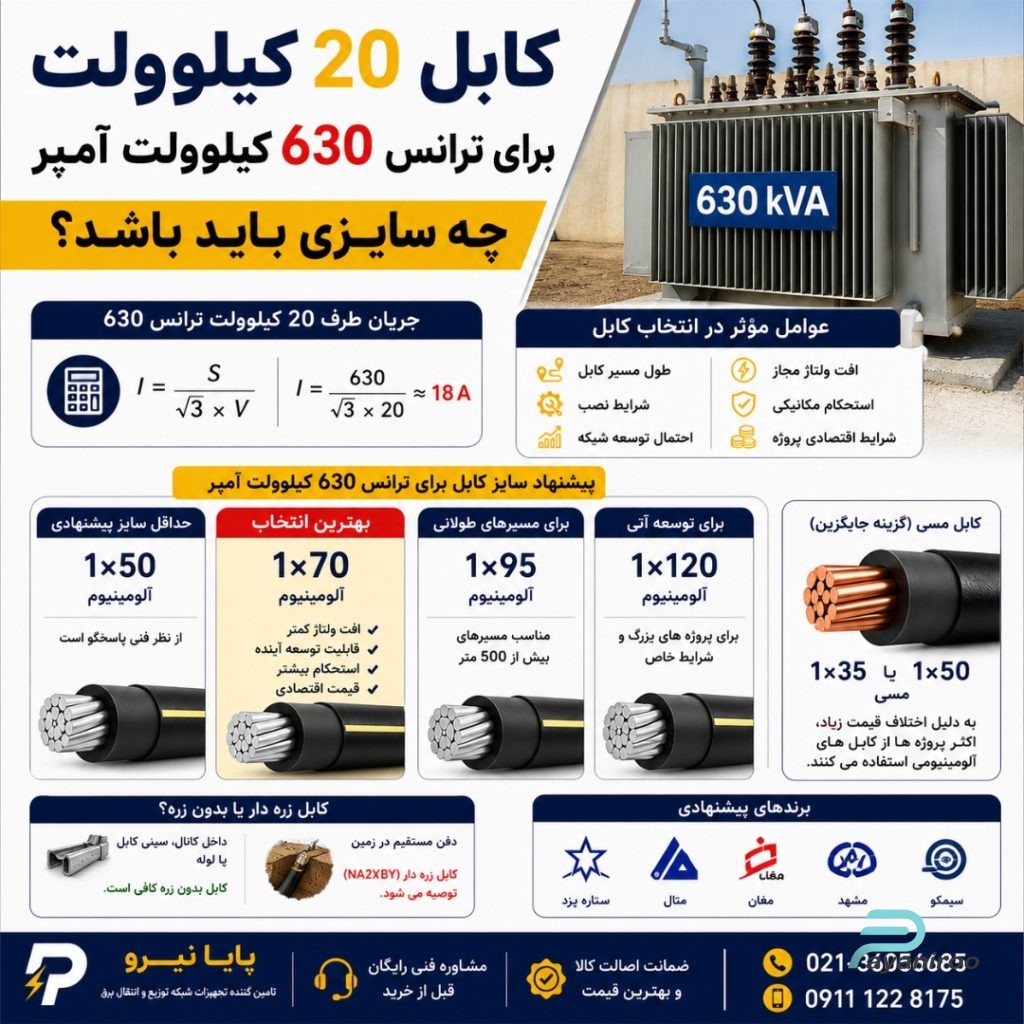

کابل 20 کیلوولت برای ترانس 630 کیلوولت آمپر چه سایزی باید باشد؟
تیر
کابل 20 کیلوولت برای ترانس 630 کیلوولت آمپر چه سایزی باید باشد؟
یکی از پرتکرارترین سوالات پیمانکاران برق، مشاوران و مجریان شبکههای توزیع این است که برای یک ترانسفورماتور 630 کیلوولت آمپر چه سایز کابل 20 کیلوولت باید انتخاب شود؟
انتخاب اشتباه کابل میتواند باعث افزایش تلفات، افت ولتاژ، کاهش عمر کابل و حتی بروز مشکلات حرارتی در شبکه شود. به همین دلیل لازم است انتخاب کابل بر اساس محاسبات فنی و شرایط پروژه انجام شود.
جریان طرف فشار متوسط ترانس 630 کیلوولت آمپر
برای محاسبه جریان سمت 20 کیلوولت از فرمول زیر استفاده میشود:
I = \frac{S}{\sqrt{3} \times V}
که در آن:
- S = 630 kVA
- V = 20 kV
جریان برابر خواهد بود با:
حدود 18 آمپر
بنابراین از نظر جریان، تقریباً هر کابل فشار متوسط استاندارد توان تغذیه این ترانس را دارد.
اما انتخاب کابل فقط بر اساس جریان انجام نمیشود.
عوامل مؤثر در انتخاب کابل
برای انتخاب کابل مناسب باید موارد زیر بررسی شود:
✅ طول مسیر کابل
✅ شرایط نصب
✅ احتمال توسعه شبکه در آینده
✅ افت ولتاژ مجاز
✅ استحکام مکانیکی مورد نیاز
✅ شرایط اقتصادی پروژه
حداقل کابل پیشنهادی برای ترانس 630
در بسیاری از پروژههای شرکتهای توزیع برق ایران معمولاً از:
کابل 20 کیلوولت آلومینیومی 1×50
استفاده میشود.
این سایز از نظر فنی برای تغذیه ترانس 630 کاملاً پاسخگو است.
بهترین کابل برای ترانس 630 کیلوولت آمپر
اگر بخواهیم یک انتخاب استاندارد و رایج بازار معرفی کنیم:
کابل 20 کیلوولت آلومینیومی 1×70
بهترین گزینه محسوب میشود.
مزایا:
✔ افت ولتاژ کمتر
✔ قابلیت توسعه آینده
✔ استحکام بیشتر
✔ موجودی مناسب بازار
✔ قیمت اقتصادی
اگر مسیر کابل طولانی باشد
برای مسیرهای طولانیتر از 500 متر بهتر است از:
کابل 20 کیلوولت آلومینیومی 1×95
استفاده شود.
این موضوع مخصوصاً در:
- نیروگاههای خورشیدی
- شهرکهای صنعتی
- کارخانهها
اهمیت بیشتری دارد.
کابل 50 یا 70 یا 95؟
| سایز کابل | وضعیت |
|---|---|
| 1×50 آلومینیوم | حداقل سایز پیشنهادی |
| 1×70 آلومینیوم | بهترین انتخاب اقتصادی |
| 1×95 آلومینیوم | مناسب مسیرهای طولانی |
| 1×120 آلومینیوم | برای توسعه آتی و شرایط خاص |
کابل مسی برای ترانس 630
در صورت استفاده از کابل مسی معمولاً سایزهای زیر انتخاب میشوند:
کابل مسی 1×35
یا
کابل مسی 1×50
اما به دلیل اختلاف قیمت زیاد، امروزه اغلب پروژهها از کابلهای آلومینیومی استفاده میکنند.
کابل زرهدار یا بدون زره؟
اگر کابل:
- داخل کانال
- داخل سینی کابل
- داخل لوله
اجرا شود:
کابل بدون زره کافی است.
اما اگر کابل به صورت دفن مستقیم در زمین نصب شود:
کابل زرهدار (NA2XYBY)
توصیه میشود.
پیشنهاد پایا نیرو
بر اساس تجربه پروژههای توزیع برق، نیروگاههای خورشیدی و صنایع:
برای ترانس 630 کیلوولت آمپر، کابل 20 کیلوولت آلومینیومی 1×70 XLPE بهترین انتخاب از نظر قیمت و عملکرد است.
برندهای پیشنهادی:
- ستاره یزد
- متال
- مغان
- مشهد
- سیمکو
سوالات متداول
آیا کابل 1×50 برای ترانس 630 کافی است؟
بله، از نظر جریان کاملاً پاسخگو است اما برای توسعه آینده معمولاً 1×70 ترجیح داده میشود.
کابل 1×95 چه زمانی استفاده میشود؟
در مسیرهای طولانی یا پروژههایی که افت ولتاژ اهمیت بیشتری دارد.
کابل مسی بهتر است یا آلومینیومی؟
از نظر فنی مس بهتر است اما از نظر اقتصادی آلومینیوم گزینه رایج بازار است.
بهترین برند کابل 20 کیلوولت برای ترانس 630 چیست؟
در بازار ایران برندهای ستاره یزد، متال، مغان و مشهد جزو گزینههای معتبر هستند.
