انتخاب کابل مناسب برای ترانسفورماتور یکی از مهم‌ترین مراحل طراحی شبکه برق صنعتی و توزیع است. انتخاب اشتباه سطح مقطع کابل می‌تواند باعث افزایش افت ولتاژ، گرم شدن کابل، کاهش عمر تجهیزات و حتی بروز حوادث الکتریکی شود. به همین دلیل بسیاری از پیمانکاران و مهندسان برق هنگام خرید ترانسفورماتور این سؤال را مطرح می‌کنند که برای ترانس 400 کاوا، 630 کاوا، 1000 کاوا، 1600 کاوا، 2000 کاوا و 2500 کاوا چه کابلی مناسب است؟

در این مقاله به صورت تخصصی و کاربردی این موضوع را بررسی می‌کنیم.

---

عوامل مؤثر در انتخاب کابل ترانس

قبل از انتخاب کابل باید موارد زیر مشخص شود:

✅ ولتاژ شبکه (20 کیلوولت یا 33 کیلوولت)

✅ طول مسیر کابل

✅ نوع نصب (زمینی، کانال، سینی کابل)

✅ دمای محیط

✅ جنس هادی (مس یا آلومینیوم)

✅ تعداد مدارهای موازی

✅ میزان افت ولتاژ مجاز

در این مقاله فرض شده است که ترانسفورماتور در شبکه 20 کیلوولت نصب می‌شود و از کابل‌های فشار متوسط استاندارد استفاده می‌شود.

---

ترانس 400 کاوا چه کابلی نیاز دارد؟

جریان سمت فشار متوسط ترانس 400kVA در شبکه 20kV حدود:

11.5 آمپر

است.

برای این ترانس معمولاً کابل‌های زیر استفاده می‌شوند:

گزینه پیشنهادی

✔ کابل 20 کیلوولت آلومینیومی 1×50

✔ کابل 20 کیلوولت مسی 1×35

کاربرد

• کارگاه‌ها
• کارخانه‌های کوچک
• پروژه‌های ساختمانی
• مجتمع‌های تجاری

---

ترانس 630 کاوا چه کابلی نیاز دارد؟

جریان سمت فشار متوسط:

18 آمپر

کابل پیشنهادی

✔ کابل 20 کیلوولت آلومینیومی 1×50

✔ کابل 20 کیلوولت آلومینیومی 1×70

✔ کابل مسی 1×35

پیشنهاد اجرایی

در اکثر پروژه‌های شرکت برق از کابل 20 کیلوولت آلومینیومی 50 یا 70 استفاده می‌شود.

---

ترانس 1000 کاوا چه کابلی نیاز دارد؟

جریان سمت فشار متوسط:

29 آمپر

کابل پیشنهادی

✔ کابل 20 کیلوولت آلومینیومی 1×70

✔ کابل 20 کیلوولت آلومینیومی 1×95

✔ کابل مسی 1×50

کاربرد

• کارخانه‌های متوسط
• سوله‌های صنعتی
• نیروگاه‌های خورشیدی

---

ترانس 1600 کاوا چه کابلی نیاز دارد؟

جریان سمت فشار متوسط:

46 آمپر

کابل پیشنهادی

✔ کابل 20 کیلوولت آلومینیومی 1×95

✔ کابل 20 کیلوولت آلومینیومی 1×120

✔ کابل مسی 1×70

پیشنهاد فنی

برای مسیرهای طولانی معمولاً سایز 120 آلومینیوم انتخاب بهتری محسوب می‌شود.

---

ترانس 2000 کاوا چه کابلی نیاز دارد؟

جریان سمت فشار متوسط:

58 آمپر

کابل پیشنهادی

✔ کابل 20 کیلوولت آلومینیومی 1×120

✔ کابل 20 کیلوولت آلومینیومی 1×150

✔ کابل مسی 1×95

انتخاب رایج بازار

در بسیاری از پروژه‌های صنعتی و شهرک‌های صنعتی از کابل 20 کیلوولت آلومینیومی 150 استفاده می‌شود.

---

ترانس 2500 کاوا چه کابلی نیاز دارد؟

جریان سمت فشار متوسط:

72 آمپر

کابل پیشنهادی

✔ کابل 20 کیلوولت آلومینیومی 1×150

✔ کابل 20 کیلوولت آلومینیومی 1×185

✔ کابل مسی 1×120

کاربرد

• صنایع بزرگ
• فولاد
• پتروشیمی
• کارخانه سیمان
• نیروگاه‌های خورشیدی مگاواتی

---

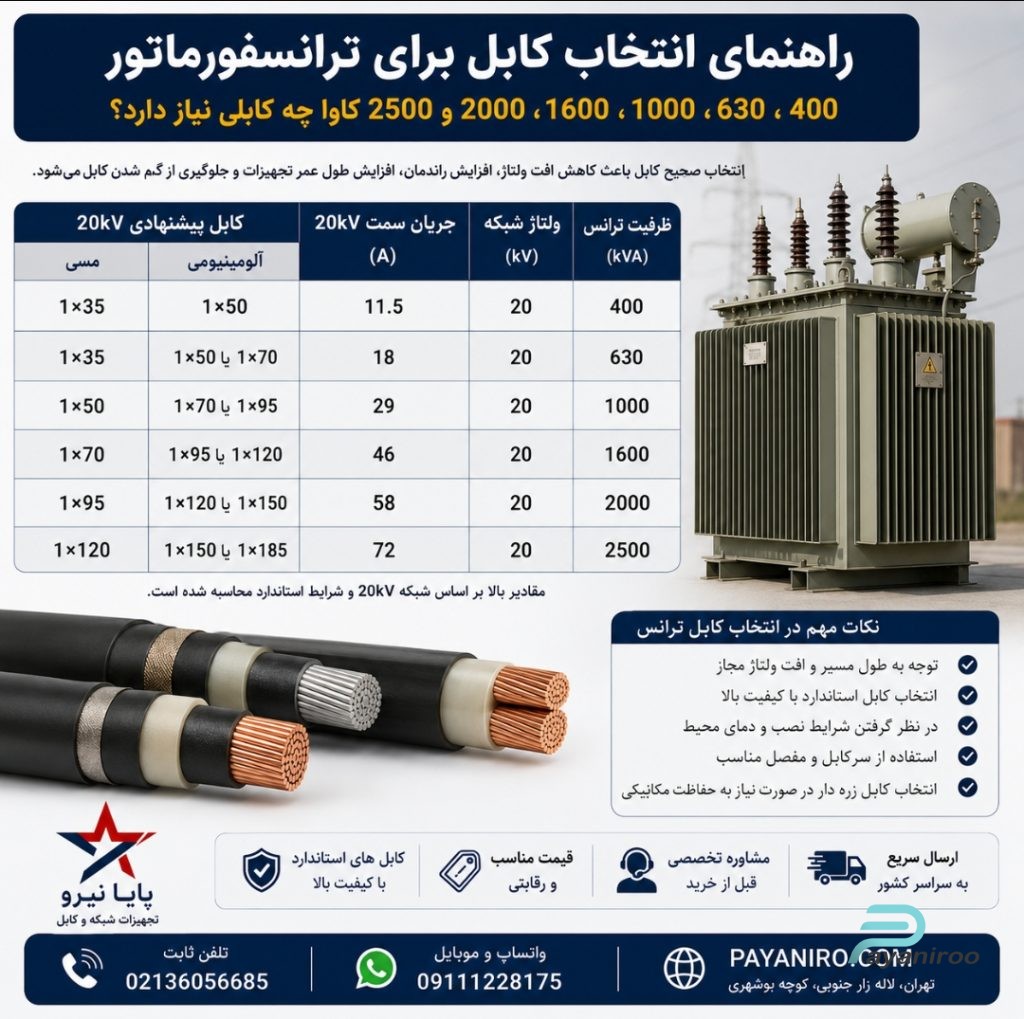

جدول انتخاب کابل برای ترانسفورماتور

ظرفیت ترانس	جریان سمت 20kV	کابل آلومینیومی پیشنهادی
400kVA	11.5A	1×50
630kVA	18A	1×50 یا 1×70
1000kVA	29A	1×70 یا 1×95
1600kVA	46A	1×95 یا 1×120
2000kVA	58A	1×120 یا 1×150
2500kVA	72A	1×150 یا 1×185

---

بهترین برند کابل برای اتصال ترانسفورماتور

در بازار ایران برندهای زیر بیشترین استفاده را دارند:

ستاره یزد

✔ کیفیت بالا

✔ شیلد مسی استاندارد

✔ قیمت مناسب

---

سیم و کابل یزد

✔ مورد تأیید بسیاری از شرکت‌های برق

✔ کیفیت پایدار

---

مغان

✔ شناخته شده در پروژه‌های صنعتی

✔ تنوع سایز

---

مشهد

✔ کیفیت مناسب

✔ موجودی گسترده

---

کابل زره دار یا بدون زره؟

اگر کابل مستقیماً در زمین دفن می‌شود یا احتمال ضربه مکانیکی وجود دارد:

✅ کابل زره دار توصیه می‌شود.

اگر کابل در کانال یا لوله نصب شود:

✅ کابل بدون زره کافی است.

---

اشتباهات رایج در انتخاب کابل ترانس

❌ انتخاب کابل صرفاً بر اساس جریان

❌ عدم توجه به افت ولتاژ

❌ استفاده از کابل غیراستاندارد

❌ انتخاب سایز کمتر برای کاهش هزینه

❌ عدم استفاده از سرکابل و مفصل استاندارد

---

جمع‌بندی

انتخاب کابل مناسب برای ترانسفورماتور علاوه بر ظرفیت ترانس، به طول مسیر، شرایط نصب و نوع پروژه بستگی دارد. با این حال برای اکثر پروژه‌های 20 کیلوولت می‌توان از جدول بالا به عنوان یک راهنمای سریع استفاده کرد.

اگر برای انتخاب کابل ترانس 400، 630، 1000، 1600، 2000 یا 2500 کاوا نیاز به مشاوره تخصصی دارید، کارشناسان پایا نیرو آماده راهنمایی شما هستند.

---
