کابل 20 کیلوولت 1×185 آلومینیوم یکی از سایزهای پرکاربرد کابل فشار متوسط برای شبکههای توزیع برق، پستهای اختصاصی، شهرکهای صنعتی، کارخانهها و پروژههای زیرساختی است. این کابل معمولاً با رده ولتاژی 12/20(24) kV و هادی آلومینیومی کلاس 2 تولید میشود و به دلیل وزن و هزینه کمتر هادی آلومینیومی در مقایسه با مس، در بسیاری از پروژهها گزینهای اقتصادی محسوب میشود.
برای مشاهده محصولات مرتبط میتوانید وارد دسته کابل فشار متوسط پایا نیرو شوید.
همچنین محصول مرتبط:
کابل فشار متوسط 20 کیلوولت 1×185
برای دریافت قیمت روز نیز میتوانید متراژ، برند موردنظر و محل تحویل را ارسال کنید:
استعلام قیمت کابل 1×185 در واتساپ
کابل 20 کیلوولت 1×185 آلومینیوم چیست؟
این کابل یک کابل تکرشته فشار متوسط با سطح مقطع هادی 185 میلیمتر مربع است.
در شبکههای 20 کیلوولت ایران، رده نامی متداول برای این کابل:
12/20(24) kV
است.
عدد 12 بیانگر ولتاژ هادی نسبت به زمین، 20 ولتاژ بین فازها و 24 کیلوولت حداکثر ولتاژ سیستم در این رده کابل است.
به همین دلیل اصطلاح بازار «کابل 20 کیلوولت» معمولاً به کابلهای این کلاس ولتاژی اشاره دارد.
مشخصات فنی کابل 20 کیلوولت 1×185 آلومینیوم
مشخصات دقیق باید از دیتاشیت سازنده کنترل شود، اما ساختار متداول این کابل به صورت زیر است:
| مشخصه | توضیحات |
|---|---|
| سطح ولتاژ | 12/20(24) kV |
| تعداد رشته | تکرشته |
| سطح مقطع | 185 mm² |
| جنس هادی | آلومینیوم |
| کلاس هادی | معمولاً Class 2 |
| عایق | XLPE |
| اسکرین هادی | نیمههادی |
| اسکرین عایق | نیمههادی |
| شیلد فلزی | معمولاً سیم یا نوار مسی طبق طراحی |
| روکش خارجی | PVC یا PE یا طبق سفارش |
| استاندارد مرجع متداول | IEC 60502-2 |
| دمای کارکرد هادی XLPE | معمولاً تا حدود 90°C |
| دمای اتصال کوتاه | معمولاً تا حدود 250°C برای مدت کوتاه و طبق استاندارد |
مقادیر دمایی فوق فقط در صورتی معتبرند که ساختار کابل و دیتاشیت سازنده با الزامات مربوطه مطابقت داشته باشد.

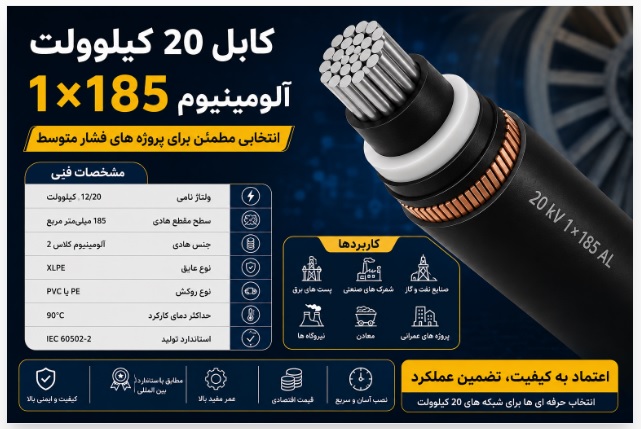

ساختار کابل 1×185 آلومینیومی 20 کیلوولت
کابل فشار متوسط از چندین لایه تشکیل میشود و با کابلهای فشار ضعیف معمولی تفاوت مهمی دارد.
هادی آلومینیومی
هادی وظیفه انتقال جریان را بر عهده دارد و در این مدل سطح مقطع آن 185 میلیمتر مربع است.
استفاده از آلومینیوم باعث کاهش وزن هادی و هزینه ماده اولیه نسبت به مس میشود.
اسکرین نیمههادی هادی
این لایه در اطراف هادی قرار میگیرد و به یکنواخت شدن میدان الکتریکی کمک میکند.
عایق XLPE
XLPE عایق اصلی کابل فشار متوسط است و وظیفه تحمل تنش الکتریکی را برعهده دارد.
اسکرین نیمههادی عایق
این لایه در سطح بیرونی عایق قرار میگیرد و بخشی از سیستم کنترل میدان الکتریکی کابل است.
شیلد فلزی
شیلد مسی فقط برای «نویز» نیست. در کابل فشار متوسط وظایف مهمی مانند کنترل میدان و فراهمکردن مسیر مناسب برای جریانهای شارژ و برخی جریانهای خطای زمین دارد.
روکش خارجی
روکش از لایههای داخلی در برابر شرایط محیطی و مکانیکی محافظت میکند.
نوع روکش باید براساس محل نصب انتخاب شود.
وزن هادی آلومینیومی 185
با چگالی تقریبی آلومینیوم، وزن تئوری خود هادی 185 میلیمتر مربع تقریباً:
500 گرم در متر
است.
یعنی هادی آلومینیومی خالص یک کیلومتر کابل 185، تقریباً:
500 کیلوگرم
وزن دارد.
این عدد فقط مربوط به هادی آلومینیومی است و وزن کل کابل بیشتر خواهد بود؛ زیرا عایق، شیلد، روکش و سایر لایهها نیز به وزن نهایی اضافه میشوند.
برای حمل و طراحی قرقره باید وزن واقعی از دیتاشیت کارخانه گرفته شود.
کابل 185 آلومینیوم چند آمپر است؟
برای کابل 185 آلومینیوم نمیتوان یک عدد آمپراژ ثابت و عمومی اعلام کرد.
ظرفیت جریان به عواملی مانند:
| عامل | تأثیر |
|---|---|
| دفن در خاک یا نصب در هوا | تغییر دفع حرارت |
| مقاومت حرارتی خاک | بسیار مهم در کابل مدفون |
| دمای محیط | روی ظرفیت جریان اثر دارد |
| عمق دفن | روی شرایط حرارتی مؤثر است |
| آرایش کابلها | Flat یا Trefoil |
| فاصله کابلها | روی دفع حرارت اثر دارد |
| تعداد مدارها | ممکن است Derating ایجاد کند |
| نوع روکش و ساختمان کابل | در محاسبات مؤثر است |
بنابراین اعدادی مانند «185 آلومینیوم همیشه 300 آمپر است» برای همه پروژهها صحیح نیست.
برای انتخاب حرفهای باید محاسبات Ampacity و Derating انجام شود.
کابل 185 آلومینیوم برای چه ترانسفورماتوری مناسب است؟
یکی از اشتباهات رایج این است که یک سایز کابل را مستقیماً به یک ظرفیت ترانس نسبت دهیم.
مثلاً جریان سمت 20 کیلوولت یک ترانس 1000 kVA تقریباً:
28.9 آمپر
است.
برای ترانس 1250 kVA:
حدود 36 آمپر
و برای ترانس 1600 kVA:
حدود 46 آمپر
است.
این جریانها بهمراتب کمتر از ظرفیت حرارتی بسیاری از کابلهای 185 هستند.
پس چرا در بعضی پروژهها کابل 185 انتخاب میشود؟
چون سایز کابل فقط بر اساس جریان دائم انتخاب نمیشود. عوامل دیگری مانند:
جریان اتصال کوتاه، طول مسیر، افت ولتاژ، استاندارد پروژه، حداقل سطح مقطع مجاز، الزامات مکانیکی و استانداردسازی تجهیزات
نیز در انتخاب نقش دارند.
بنابراین جمله «کابل 185 برای ترانس 1000 یا 1600 کاوا مناسب است» به تنهایی کافی نیست.
کابل 1×185 بهتر است مسی باشد یا آلومینیومی؟
پاسخ به شرایط پروژه بستگی دارد.
آلومینیوم
مزایای اصلی آن:
وزن کمتر، قیمت اقتصادیتر و مناسببودن برای پروژههای طولانی است.
مس
برای جریان یکسان معمولاً میتواند با سطح مقطع کمتری انتخاب شود و اتصالات آن نیز جمعوجورتر است.
نباید یک کابل مسی را صرفاً با همان سطح مقطع به آلومینیوم تبدیل کرد.
برای جایگزینی باید:
جریان، افت ولتاژ، اتصال کوتاه، طول مسیر و شرایط نصب
دوباره محاسبه شوند.
برای مشاهده محصولات آلومینیومی:
کابل 185 آلومینیوم زرهدار یا بدون زره؟
هر دو ساختار در پروژههای مختلف قابل استفاده هستند.
بدون زره
ممکن است در مسیرهایی مانند تونل، کانال یا سینی که حفاظت مکانیکی کافی وجود دارد انتخاب شود.
زرهدار
در محیطهایی که کابل در معرض تنش مکانیکی قرار دارد، استفاده از زره میتواند موردنیاز باشد.
اما یک نکته مهم وجود دارد:
کابل تکرشته AC و نوع زره
در کابل تکرشته جریان متناوب، استفاده از زره فولادی مغناطیسی مانند SWA میتواند باعث تلفات و گرمشدن شود.
به همین دلیل برای کابلهای تکرشته AC معمولاً باید زره غیرمغناطیسی مانند AWA یا ساختار مورد تأیید طراح بررسی شود.
برای مطالعه بیشتر:
آیا کابل زرهدار 185 را میتوان مستقیم دفن کرد؟
صرف وجود زره به معنی مناسب بودن قطعی کابل برای دفن مستقیم نیست.
برای نصب زیرزمین باید مواردی مانند:
نوع روکش، آببندی، زره، شرایط خاک، رطوبت، فشار مکانیکی و دستورالعمل کارخانه
بررسی شوند.
در پروژههای حساس ممکن است Water Blocking نیز موردنیاز باشد.
برای مشاهده کابلهای مربوط به نصب زمینی:
روکش PVC بهتر است یا PE؟
انتخاب روکش به شرایط محیطی بستگی دارد.
PVC در بسیاری از کابلهای صنعتی استفاده میشود.
PE نیز در برخی کاربردهای فضای باز و زیرزمینی به دلیل ویژگیهای محیطی خود مورد استفاده قرار میگیرد.
برای محیطهای خاص ممکن است مشخصاتی مانند:
- LSZH
- Flame Retardant
- Fire Resistant
- Oil Resistant
- UV Resistant
نیز مطرح شوند.
این ویژگیها یکسان نیستند و باید جداگانه در دیتاشیت ذکر شوند.
استاندارد کابل 20 کیلوولت 1×185
یکی از استانداردهای مهم این گروه:
IEC 60502-2
است.
این استاندارد برای کابلهای قدرت با عایق اکسترود شده در ردههای ولتاژی متوسط کاربرد دارد.
برای هادی نیز مشخصات IEC 60228 میتواند مطرح باشد.
اما در پروژههای شرکت توزیع یا صنایع بزرگ، ممکن است Specification اختصاصی کارفرما نیز وجود داشته باشد.
برای مطالعه بیشتر:
سرکابل مناسب کابل 1×185
کابل فشار متوسط بدون سرکابل و متعلقات مناسب قابل بهرهبرداری نیست.
برای کابل 185 باید سرکابلی انتخاب شود که با موارد زیر تطابق داشته باشد:
- سطح ولتاژ
- سطح مقطع 185
- آلومینیومی بودن هادی
- قطر واقعی عایق
- قطر روی شیلد
- نوع نصب داخلی یا بیرونی
- نوع اتصال تجهیز
برای مشاهده تجهیزات مرتبط:
مفصل مناسب کابل 185
اگر در مسیر کابل نیاز به اتصال دو طول کابل وجود داشته باشد، مفصل باید دقیقاً با ساختمان کابل تطابق داشته باشد.
تنها عبارت:
«مفصل 185»
برای سفارش حرفهای کافی نیست.
بهتر است مشخص شود:
12/20(24)kV + 1×185 + Al + ساختمان کابل + قطر عایق
تا کیت صحیح انتخاب شود.
کاربرد کابل 20 کیلوولت 1×185 آلومینیوم
این کابل میتواند در پروژههایی مانند شبکه توزیع، کارخانه، پست اختصاصی، معدن، مجتمع صنعتی، نیروگاه، نفت و گاز و زیرساختهای شهری استفاده شود.
انتخاب نهایی باید براساس محاسبات پروژه انجام شود.
برندهای کابل 20 کیلوولت 185
در بازار ایران تولیدکنندگان مختلفی کابل فشار متوسط عرضه میکنند.
برای مشاهده برخی برندها:
برند مناسب باید براساس Vendor List پروژه، دیتاشیت، مشخصات فنی و زمان تحویل انتخاب شود.
قیمت کابل 20 کیلوولت 1×185 آلومینیوم
قیمت کابل 1×185 آلومینیوم 20 کیلوولت به عوامل مختلفی وابسته است:
قیمت آلومینیوم، مقدار شیلد مسی، عایق XLPE، نوع روکش، زرهدار یا بدون زره بودن، برند، متراژ و شرایط حمل روی قیمت اثر دارند.
به دلیل نوسان قیمت فلزات، درج قیمت ثابت برای این محصول مناسب نیست.
برای استعلام، درخواست خود را به شکل زیر ارسال کنید:
کابل 12/20(24) kV – Al/XLPE – 1×185 – متراژ 2000 متر – محل تحویل …
استعلام قیمت کابل 185 در واتساپ
هنگام خرید کابل 185 چه چیزهایی را بررسی کنیم؟
برای سفارش دقیق، بهتر است این مشخصات در RFQ وجود داشته باشند:
12/20(24) kV + 1×185 + Al + XLPE + نوع شیلد + نوع زره + روکش + استاندارد + متراژ + برند + محل تحویل
در پروژههای صنعتی، دریافت:
دیتاشیت، تست کارخانه و مشخصات قرقره
نیز توصیه میشود.
سوالات متداول
کابل 20 کیلوولت 1×185 چه رده ولتاژی دارد؟
در شبکههای 20 کیلوولت معمولاً رده 12/20(24) kV استفاده میشود.
کابل 185 آلومینیوم چند آمپر است؟
یک عدد ثابت ندارد و به شرایط نصب و محاسبات حرارتی بستگی دارد.
آیا کابل 185 برای ترانس 1000 کاوا مناسب است؟
ممکن است در یک پروژه انتخاب شود، اما ظرفیت ترانس به تنهایی تعیینکننده سایز کابل نیست.
آیا کابل 1×185 را میتوان SWA کرد؟
برای کابل تکرشته AC استفاده از زره مغناطیسی فولادی باید با احتیاط بررسی شود و معمولاً زره غیرمغناطیسی مانند AWA بررسی میشود.
وزن هادی آلومینیومی 185 چقدر است؟
وزن تئوری خود هادی حدود 500 کیلوگرم در کیلومتر است؛ وزن کل کابل بیشتر خواهد بود.
کابل 185 آلومینیوم برای دفن مستقیم مناسب است؟
فقط در صورتی که ساختمان کامل کابل و روکش آن برای شرایط دفن مستقیم طراحی شده باشد.
قیمت کابل 185 آلومینیوم چقدر است؟
قیمت با توجه به برند، ساختمان کابل، فلزات، متراژ و شرایط بازار تغییر میکند و باید روزانه استعلام شود.
