کابل مناسب موتور سه فاز

انتخاب کابل مناسب موتور سه فاز یکی از مهم‌ترین بخش‌های طراحی و اجرای سیستم برق صنعتی است. اگر کابل انتخاب‌شده توان تحمل جریان موتور را نداشته باشد، مشکلاتی مانند افت ولتاژ، داغ شدن کابل، کاهش راندمان موتور و حتی سوختن الکتروموتور ایجاد خواهد شد.

کابل مناسب باید بر اساس توان موتور، جریان مصرفی، طول مسیر، شرایط نصب و نوع راه‌اندازی موتور انتخاب شود.

چرا انتخاب کابل مناسب اهمیت دارد؟

موتورهای سه فاز هنگام استارت جریان بالایی مصرف می‌کنند و اگر کابل استاندارد و مناسب استفاده نشود ممکن است:

• کابل بیش از حد گرم شود
• افت ولتاژ ایجاد شود
• موتور قدرت کافی نداشته باشد
• مصرف برق افزایش یابد
• تجهیزات آسیب ببینند
• خطر آتش‌سوزی ایجاد شود

بهترین نوع کابل برای موتور سه فاز

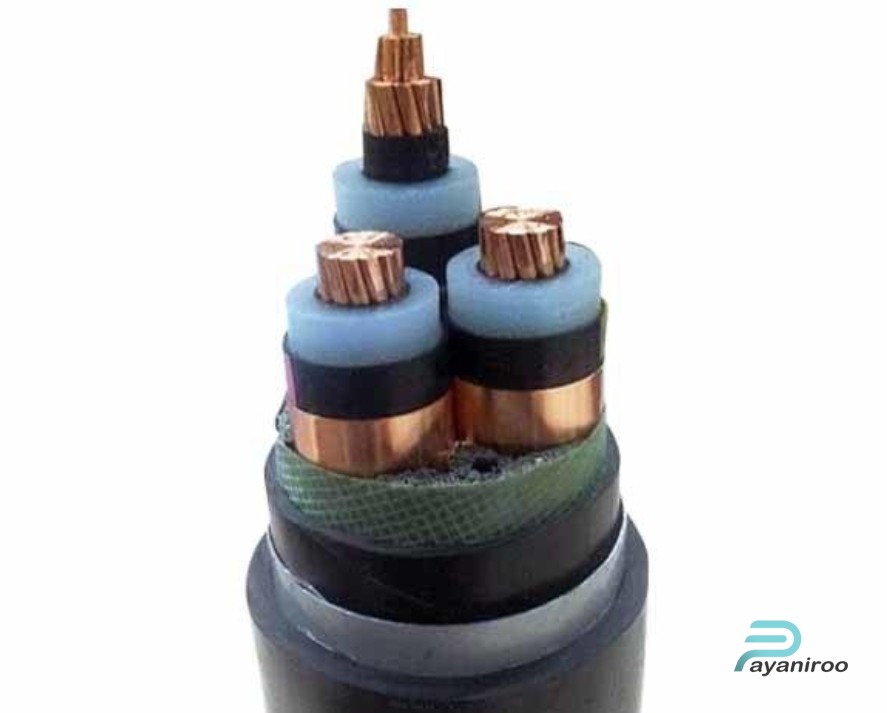

کابل مسی افشان یا مفتولی

برای بسیاری از موتورهای صنعتی از کابل‌های مسی استفاده می‌شود زیرا:

• رسانایی بالایی دارند
• افت ولتاژ کمتر است
• تحمل جریان بیشتری دارند
• دوام بالاتری دارند

در پروژه‌های صنعتی بزرگ گاهی از کابل آلومینیومی نیز استفاده می‌شود.

کابل XLPE یا PVC؟

برای موتورهای صنعتی و محیط‌های گرم، کابل XLPE گزینه بهتری است زیرا:

• تحمل حرارتی بالاتری دارد
• جریان بیشتری عبور می‌دهد
• طول عمر بیشتری دارد

کابل‌های PVC بیشتر برای کاربردهای سبک‌تر استفاده می‌شوند.

نحوه انتخاب سایز کابل موتور سه فاز

برای انتخاب کابل مناسب باید موارد زیر بررسی شود:

• توان موتور (کیلووات یا اسب بخار)
• جریان مصرفی
• طول مسیر کابل
• نوع نصب
• دمای محیط
• روش راه‌اندازی (مستقیم یا ستاره مثلث)

جدول تقریبی انتخاب کابل موتور سه فاز

توان موتور	جریان تقریبی	کابل پیشنهادی
3 کیلووات	7 آمپر	2.5×4
5.5 کیلووات	11 آمپر	4×4
7.5 کیلووات	15 آمپر	6×4
11 کیلووات	22 آمپر	10×4
15 کیلووات	30 آمپر	16×4

این مقادیر تقریبی هستند و با توجه به طول مسیر و شرایط نصب ممکن است تغییر کنند.

کابل مناسب برای راه‌اندازی ستاره مثلث

در موتورهایی که با سیستم ستاره مثلث راه‌اندازی می‌شوند، معمولاً از کابل‌های چند رشته استفاده می‌شود تا اتصال بین تابلو و موتور به‌درستی انجام شود.

کابل مناسب محیط صنعتی

اگر موتور در محیط صنعتی سخت یا فضای باز نصب شود، بهتر است از:

• کابل زره‌دار
• کابل مقاوم در برابر روغن
• کابل مقاوم در برابر رطوبت

استفاده شود.

نکات مهم در انتخاب کابل موتور

افت ولتاژ را بررسی کنید

در مسیرهای طولانی باید سایز کابل بزرگ‌تر انتخاب شود.

از کابل استاندارد استفاده کنید

کابل‌های غیراستاندارد ممکن است سطح مقطع واقعی کمتری داشته باشند.

به دمای محیط توجه کنید

در محیط‌های گرم باید کابل با تحمل حرارتی بالاتر انتخاب شود.

سیم ارت فراموش نشود

استفاده از ارت برای حفاظت موتور و ایمنی افراد ضروری است.

عوامل موثر بر قیمت کابل موتور سه فاز

قیمت کابل موتور به عوامل مختلفی بستگی دارد:

• جنس هادی
• سطح مقطع
• نوع عایق
• برند تولیدکننده
• زره‌دار بودن
• قیمت روز مس و آلومینیوم

جمع‌بندی

کابل مناسب موتور سه فاز باید بر اساس توان موتور، جریان مصرفی و شرایط نصب انتخاب شود. استفاده از کابل استاندارد با سطح مقطع مناسب باعث افزایش راندمان موتور، کاهش افت ولتاژ و افزایش ایمنی سیستم برق خواهد شد. برای پروژه‌های صنعتی، کابل‌های مسی XLPE و در شرایط سخت کابل‌های زره‌دار گزینه‌های مطمئن‌تری محسوب می‌شوند.
