کابل ۲۰ کیلوولت مس

کابل ۲۰ کیلوولت مسی، یکی از اصلی‌ترین اجزای شبکه‌های توزیع برق فشار متوسط است که برای انتقال انرژی الکتریکی با افت ولتاژ کم و قابلیت اطمینان بالا در پروژه‌های شهری، صنعتی و زیرساختی به کار می‌رود .

این کابل‌ها از هادی مسی با خلوص بالا ساخته می‌شوند که نسبت به انواع آلومینیومی، رسانایی بهتری داشته و تلفات انرژی را کاهش می‌دهد . همچنین مقاومت طبیعی مس در برابر خوردگی و اکسیداسیون، طول عمر بالایی را برای کابل در شرایط محیطی مختلف فراهم می‌کند .

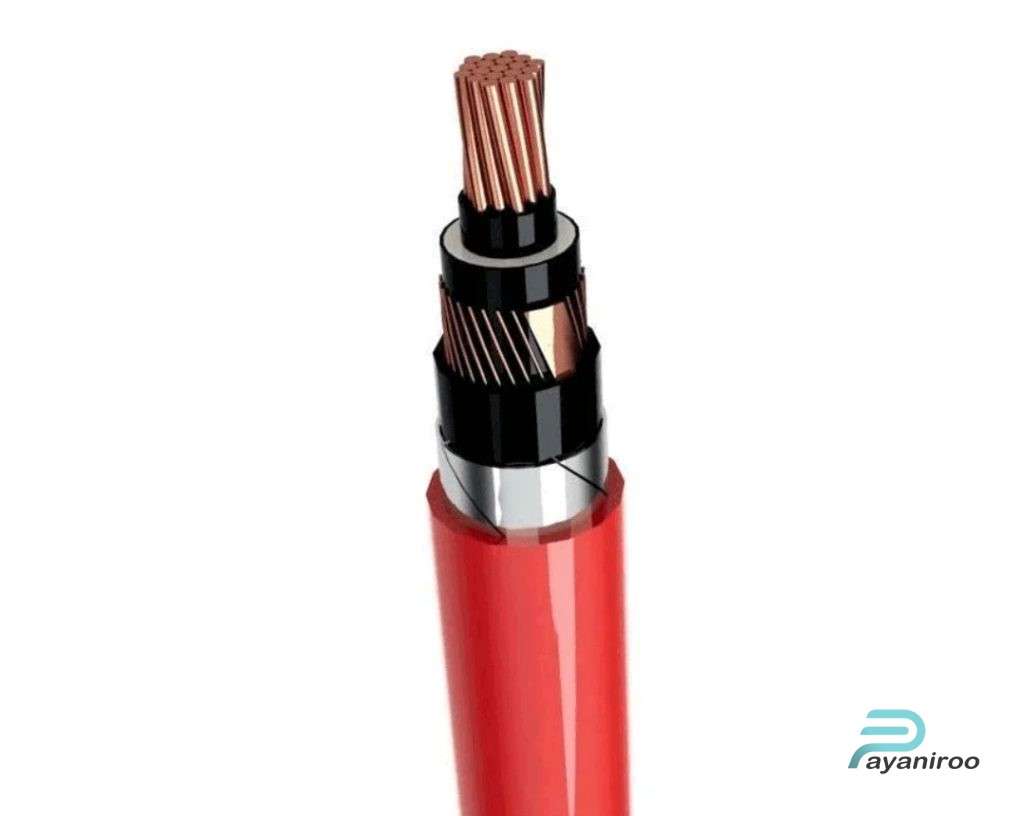

ساختار کابل ۲۰ کیلوولت مسی
یک کابل استاندارد ۲۰ کیلوولت مسی معمولاً از چند لایه تشکیل شده است. هادی اصلی از مس با کلاس ۲ (نیمه افشان یا مفتولی) بدون هیچ گونه فاصله هوایی در بین رشته‌ها ساخته می‌شود . روی هادی، یک عایق از جنس پلی‌اتیلن کراس لینک (XLPE) قرار می‌گیرد که تحمل دمایی تا ۹۰ درجه سانتی‌گراد را دارد .

برای کنترل میدان الکتریکی و خنثی‌سازی جریان‌های نشتی، لایه‌های نیمه‌رسانا و شیلد مسی (کنسانتریک) به کار می‌رود . روکش نهایی کابل معمولاً از جنس PVC و به رنگ قرمز است که این رنگ به عنوان یک استاندارد برای تشخیص کابل‌های فشار متوسط در صنعت شناخته می‌شود .

انواع کابل ۲۰ کیلوولت مسی از نظر ساختار
کابل‌های فشار متوسط بر اساس محیط نصب به دو دسته کلی تقسیم می‌شوند. برای نصب مستقیم در زمین و پروژه‌های دفنی، از کابل زره‌دار استفاده می‌شود. زره که معمولاً از جنس نوار آلومینیومی یا فولاد گالوانیزه است، لایه‌ای محافظتی در برابر فشارها و ضربات مکانیکی ایجاد می‌کند . نمونه‌ای از این کابل‌ها با کد استاندارد N2XSYBY شناخته می‌شوند که حرف B در آن نشان‌دهنده وجود زره نواری است .

برای نصب هوایی روی دکل‌های برق، از کابل بدون زره با کد N2XSY استفاده می‌شود که وزن کمتری دارد و انعطاف‌پذیرتر است . هر دو نوع این کابل‌ها در سطوح مقطع مختلف از ۵۰ تا ۳۰۰ میلی‌متر مربع تولید می‌شوند .

کاربردهای اصلی کابل ۲۰ کیلوولت مسی
این کابل‌ها به دلیل تحمل جریان بالا و افت ولتاژ پایین، در طیف گسترده‌ای از پروژه‌ها مورد استفاده قرار می‌گیرند. در شبکه‌های توزیع برق شهری، از پست‌های توزیع تا مراکز مصرف مسکونی، تجاری و صنعتی به کار می‌روند . در صنایع بزرگ و کارخانه‌ها برای تغذیه ماشین‌آلات سنگین و تجهیزات پرمصرف استفاده می‌شوند .

همچنین در پروژه‌های زیرزمینی مانند تونل‌ها و مترو، نیروگاه‌های تولید برق (آبی، بادی و حرارتی)، و پروژه‌های انرژی‌های تجدیدپذیر مانند مزارع خورشیدی و بادی برای انتقال برق تولیدی به شبکه اصلی کاربرد دارند . برخی از این کابل‌ها در اتصال بین ژنراتور و ترانسفورماتور در نیروگاه‌ها نیز استفاده می‌شوند .

قیمت و عوامل مؤثر بر آن
قیمت کابل ۲۰ کیلوولت مسی تحت تأثیر عوامل متعددی قرار دارد. مهم‌ترین عامل، قیمت جهانی مس و نرخ ارز است، زیرا هادی این کابل‌ها از مس خالص ساخته می‌شود . سطح مقطع کابل (هرچه بزرگتر، مس بیشتری مصرف می‌شود)، نوع ساختار (زره‌دار یا بدون زره)، برند سازنده و استانداردهای تولید از دیگر عوامل تعیین‌کننده قیمت هستند .

بر اساس آخرین به‌روزرسانی‌ها در اردیبهشت ۱۴۰۴، قیمت هر متر کابل ۲۰ کیلوولت مسی تک رشته از حدود ۱۱۹,۷۰۰,۰۰۰ ریال برای سایز ۵۰ میلی‌متر مربع تا حدود ۵۸۰,۷۰۰,۰۰۰ ریال برای سایز ۳۰۰ میلی‌متر مربع متغیر است . برندهای معتبر تولیدکننده این کابل‌ها در ایران عبارتند از سیم و کابل مشهد، سیم و کابل یزد، سیم و کابل همدان و سیم و کابل ابهر .

نکات مهم هنگام خرید
هنگام خرید کابل ۲۰ کیلوولت مسی، توجه به چند نکته ضروری است. اول اینکه کابل باید دارای استاندارد معتبر مانند IEC 60502 یا استاندارد ملی ایران ISIRI 3569 باشد . دوم، باید نوع کابل را بر اساس محل نصب انتخاب کنید؛ برای نصب دفنی حتماً کابل زره‌دار و برای نصب هوایی کابل بدون زره تهیه کنید .

سوم، سطح مقطع کابل باید متناسب با جریان مورد نیاز و طول مسیر محاسبه شود تا از افت ولتاژ و گرم شدن بیش از حد جلوگیری شود. در نهایت، از برندهای معتبر و شناخته‌شده خرید کنید تا از کیفیت و اصالت کابل اطمینان حاصل شود .

کابل ۲۰ کیلوولت مسی با وجود قیمت بالاتر نسبت به نوع آلومینیومی، به دلیل رسانایی عالی، عمر طولانی و قابلیت اطمینان بالا، انتخابی مطمئن برای پروژه‌های حساس و حیاتی محسوب می‌شود. ✨🔌
