کابل آتشنشانی: راهنمای جامع و بینظیر برای ایمنی و کارایی در شرایط بحرانی
اسفند
فروشگاه پایا نیرو عرضهکننده انواع کابل آتشنشانی، کابل اعلام حریق، کابل مقاوم حریق و کابل LSZH برای پروژههای ساختمانی، تجاری و صنعتی است. این کابلها برای انتقال مطمئن سیگنال یا انرژی در مدارهای ایمنی و اضطراری طراحی شدهاند و در صورت انتخاب صحیح میتوانند عملکرد مدار را برای مدت مشخصی در شرایط حریق حفظ کنند.
امکان استعلام و تأمین کابل آتشنشانی در انواع شیلددار و بدون شیلد، تعداد رشتهها و سطح مقطعهای مختلف وجود دارد. برای انتخاب محصول مناسب باید نوع سیستم، استاندارد موردنیاز، شرایط نصب و مشخصات فنی پروژه بررسی شود.
کابل آتشنشانی چیست؟
کابل آتشنشانی که در بازار با نامهای کابل اعلام حریق، کابل ضد حریق، کابل مقاوم در برابر آتش و کابل نسوز نیز شناخته میشود، نوعی کابل مخصوص مدارهای ایمنی و اضطراری است.
مهمترین وظیفه این کابل، حفظ انتقال برق یا سیگنال برای مدت مشخص تحت شرایط تعریفشده آزمون حریق است. بنابراین اصطلاح «کابل نسوز» کاملاً دقیق نیست؛ زیرا هیچ کابلی برای همیشه در برابر آتش سالم نمیماند و عملکرد آن باید براساس استاندارد، زمان و شرایط آزمون بررسی شود.
این کابلها معمولاً در سیستمهای اعلام و اطفای حریق، آژیرها، فلاشرها، روشنایی اضطراری، تجهیزات کنترل دود و سایر مدارهای حیاتی ساختمان استفاده میشوند.
تفاوت کابل مقاوم حریق، ضد شعله و LSZH
کابل مقاوم حریق، کابل ضد شعله و کابل LSZH سه مفهوم متفاوت دارند و نباید بهجای یکدیگر استفاده شوند.
| نوع ویژگی | عملکرد کابل |
|---|---|
| مقاوم حریق یا Fire Resistant | حفظ یکپارچگی و عملکرد مدار برای مدت مشخص در شرایط حریق |
| بازدارنده شعله یا Flame Retardant | محدودکردن گسترش شعله روی کابل |
| کمدود و بدون هالوژن یا LSZH | تولید دود کمتر و کاهش انتشار گازهای هالوژنه و خورنده |
| مقاوم در برابر آب | حفظ عملکرد یا مقاومت فیزیکی در شرایط تعریفشده تماس با آب |
| مقاوم در برابر ضربه | تحمل تنش یا ضربه مکانیکی مطابق آزمون تعیینشده |
یک کابل میتواند همزمان دارای چند مورد از این ویژگیها باشد؛ اما درج عبارت LSZH روی روکش بهتنهایی نشان نمیدهد که کابل در زمان آتشسوزی قادر به حفظ مدار است.

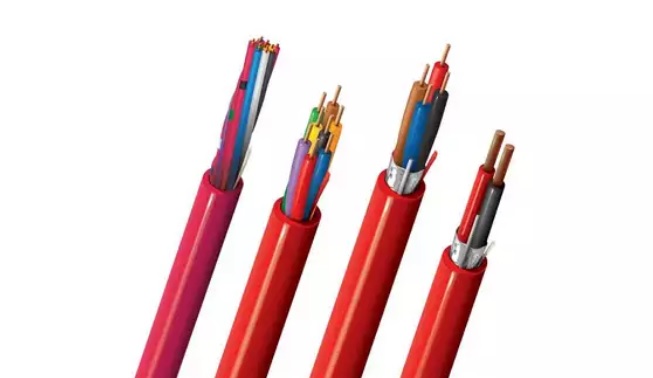

ساختمان کابل آتشنشانی
ساختار کابل آتشنشانی باتوجهبه نوع کابل، سطح ولتاژ، تعداد رشته و کاربرد آن متفاوت است. بسیاری از کابلهای مقاوم حریق از اجزای زیر تشکیل میشوند:
هادی مسی
هادی کابل معمولاً از مس مفتولی، نیمهافشان یا افشان ساخته میشود. نوع و کلاس هادی باید متناسب با روش نصب و استاندارد محصول انتخاب شود.
نوار مقاوم حریق
در بسیاری از کابلهای مقاوم حریق، از نوار میکا یا لایههای مقاوم حرارتی در اطراف هادی استفاده میشود. این لایه به حفظ عایق الکتریکی و ادامه عملکرد مدار در شرایط آزمون آتش کمک میکند.
عایق رشتهها
برای عایقکاری رشتهها ممکن است از XLPE، ترکیبات ترموست یا مواد مخصوص مقاوم حرارتی استفاده شود. وجود عایق XLPE بهتنهایی به معنی مقاوم حریق بودن کابل نیست و باید عملکرد کل ساختمان کابل در آزمون بررسی شود.
شیلد و سیم تخلیه
در برخی کابلهای اعلام حریق از شیلد فویل آلومینیومی و سیم تخلیه استفاده میشود. شیلد میتواند اثر نویزهای الکترومغناطیسی را بر انتقال سیگنال کاهش دهد.
روکش کمدود و بدون هالوژن
روکش LSZH هنگام قرارگرفتن در معرض آتش، دود و گازهای خورنده کمتری نسبت به بسیاری از روکشهای معمولی تولید میکند. این ویژگی برای محیطهای بسته و پرتردد اهمیت زیادی دارد.
انواع کابل آتشنشانی
کابل اعلام حریق شیلددار
کابل اعلام حریق شیلددار برای انتقال سیگنال بین پنل مرکزی، دتکتورها، شستیها، آژیرها و ماژولها استفاده میشود. وجود شیلد در محیطهای دارای نویز الکترومغناطیسی میتواند به پایداری ارتباط کمک کند.
انتخاب کابل شیلددار و نحوه اتصال شیلد باید مطابق دستورالعمل سازنده تجهیزات اعلام حریق انجام شود.
کابل اعلام حریق بدون شیلد
در مسیرهایی که نویز الکترومغناطیسی پایین است و سازنده سیستم استفاده از شیلد را ضروری نمیداند، میتوان از کابل بدون شیلد استفاده کرد. انتخاب نهایی باید براساس نقشه و مشخصات فنی سیستم باشد.
کابل مقاوم حریق قدرت
این کابل برای انتقال انرژی به برخی تجهیزات اضطراری مانند روشنایی اضطراری، فنهای تخلیه دود، تابلوهای ایمنی و تجهیزات اطفای حریق به کار میرود.
کابل قدرت مقاوم حریق از نظر سطح مقطع، ولتاژ و ساختمان با کابلهای سیگنال اعلام حریق تفاوت دارد.
کابل مقاوم حریق کنترل
کابل کنترل مقاوم حریق برای انتقال فرمان و سیگنالهای کنترلی در مدارهایی استفاده میشود که ادامه عملکرد آنها هنگام آتشسوزی ضروری است.
کابل MICC با عایق معدنی
کابلهای دارای عایق معدنی معمولاً از هادی مسی، عایق معدنی و غلاف فلزی تشکیل میشوند. این کابلها مقاومت حرارتی و مکانیکی بالایی دارند، اما نصب آنها به متعلقات و نیروی اجرایی متخصص نیاز دارد.
کابل آتشنشانی زرهدار
در محیطهایی که کابل در معرض فشار، ضربه یا آسیب مکانیکی قرار دارد، ممکن است از کابل زرهدار استفاده شود. زرهدار بودن کابل بهتنهایی نشاندهنده مقاومت آن در برابر حریق نیست.
کابل آتشنشانی چه کاربردهایی دارد؟
کابلهای مقاوم حریق در پروژهها و مدارهای مختلف استفاده میشوند، از جمله:
- سیستمهای اعلام حریق متعارف و آدرسپذیر
- اتصال دتکتورها، شستیها و ماژولها
- آژیرها و فلاشرهای هشدار حریق
- سیستمهای صوتی تخلیه اضطراری
- روشنایی و تابلوهای خروج اضطراری
- فنهای تخلیه و کنترل دود
- مدار فرمان سیستمهای اطفای حریق
- تجهیزات اضطراری ساختمان
- بیمارستانها و مراکز درمانی
- برجها و ساختمانهای بلندمرتبه
- مراکز خرید، هتلها و سالنهای عمومی
- فرودگاهها و ایستگاههای راهآهن
- مترو و تونلها
- مراکز داده و اتاقهای کنترل
- نیروگاهها، پالایشگاهها و صنایع پتروشیمی
برای تجهیزاتی مانند پمپ آتشنشانی نباید از کابل سیگنال اعلام حریق استفاده کرد. تغذیه این تجهیزات به کابل قدرت با سطح مقطع، ولتاژ و عملکرد حریق متناسب با طراحی پروژه نیاز دارد.
مزایای استفاده از کابل آتشنشانی
استفاده از کابل مناسب در مدارهای ایمنی مزایای مهمی دارد:
- حفظ عملکرد مدار برای مدت مشخص در شرایط آزمون حریق
- افزایش قابلیت اطمینان سیستم اعلام و اطفای حریق
- کاهش احتمال قطع ارتباط تجهیزات در شرایط اضطراری
- تولید دود کمتر در کابلهای دارای روکش LSZH
- کاهش انتشار گازهای هالوژنه و خورنده
- امکان استفاده در ساختمانها و محیطهای پرتردد
- قابلیت انتخاب بهصورت شیلددار یا بدون شیلد
- امکان تأمین در تعداد رشتهها و سطح مقطعهای مختلف
- افزایش ایمنی مدارهای حیاتی و اضطراری
استانداردهای کابل آتشنشانی
هنگام خرید کابل مقاوم حریق باید استانداردها و گزارش آزمون محصول بررسی شود.
| استاندارد | موضوع |
|---|---|
| IEC 60331 | ارزیابی حفظ یکپارچگی مدار کابل در شرایط حریق |
| IEC 60332 | ارزیابی گسترش شعله روی کابل |
| IEC 60754 | بررسی گازهای هالوژنه و خورنده حاصل از سوختن مواد کابل |
| IEC 61034 | اندازهگیری چگالی دود ایجادشده توسط کابل |
| BS 6387 | آزمون مقاومت کابل و حفظ مدار تحت شرایط تعریفشده |
| BS EN 50200 | آزمون مقاومت کابلهای کوچک مدارهای اضطراری در برابر آتش و ضربه |
| BS 7629-1 | مشخصات کابلهای مقاوم حریق شیلددار با انتشار محدود دود و گازهای خورنده |
استاندارد IEC 60331-2 به آزمون حفظ یکپارچگی مدار کابل در شرایط آتش و ضربه مکانیکی میپردازد؛ درحالیکه IEC 60332-1-2:2025 برای بررسی گسترش عمودی شعله روی یک کابل به کار میرود.
استاندارد موردنیاز هر پروژه باید از روی نقشه مصوب، مشخصات فنی، ضوابط محل اجرا و نظر طراح یا مرجع تأییدکننده تعیین شود.
کابل آتشنشانی شیلددار بهتر است یا بدون شیلد؟
هیچکدام برای تمام پروژهها بهترین انتخاب نیستند. کابل شیلددار بیشتر در محیطهای دارای نویز الکترومغناطیسی یا سیستمهایی استفاده میشود که سازنده تجهیزات وجود شیلد را ضروری اعلام کرده است.
کابل بدون شیلد نیز میتواند در برخی سیستمها و مسیرهای کمنویز استفاده شود. استفاده غیرضروری یا اتصال نادرست شیلد ممکن است مشکلاتی در عملکرد سیستم ایجاد کند؛ بنابراین انتخاب باید مطابق دستورالعمل سازنده پنل و نقشه پروژه انجام شود.
نکات مهم هنگام خرید کابل آتشنشانی
برای انتخاب کابل مناسب، قبل از خرید موارد زیر را مشخص کنید:
نوع سیستم
ابتدا مشخص کنید کابل برای اعلام حریق، آژیر، روشنایی اضطراری، مدار فرمان، کنترل یا انتقال قدرت استفاده میشود.
تعداد رشته و سطح مقطع
تعداد رشته و سطح مقطع باید با نوع تجهیزات، طول مسیر، مقدار جریان و افت ولتاژ مجاز هماهنگ باشد.
سطح ولتاژ
کابلهای سیگنال، کنترل و قدرت دارای سطح ولتاژ و ساختمان متفاوتی هستند. ولتاژ نامی کابل باید با مدار مطابقت داشته باشد.
مدت حفظ مدار
زمان اعلامشده برای حفظ عملکرد کابل باید با الزامات پروژه و استاندارد آزمون هماهنگ باشد. نمیتوان یک زمان ثابت را برای تمام کابلهای آتشنشانی در نظر گرفت.
شیلددار یا بدون شیلد
نوع کابل باید باتوجهبه میزان نویز محیط و توصیه سازنده تجهیزات انتخاب شود.
روکش LSZH
در بیمارستانها، مترو، تونل، مراکز خرید و سایر فضاهای بسته و پرتردد، استفاده از کابل کمدود و بدون هالوژن اهمیت بیشتری دارد.
شرایط محیطی
رطوبت، آب، مواد شیمیایی، نور خورشید، دمای محیط، فشار و ضربه مکانیکی باید هنگام انتخاب کابل در نظر گرفته شوند.
گواهی آزمون
گواهی ارائهشده باید به ساختمان و گروه محصول موردنظر مربوط باشد. وجود نام یک استاندارد روی بروشور یا روکش، بدون گزارش آزمون معتبر، برای ارزیابی فنی کافی نیست.
آیا رنگ قرمز نشانه کابل آتشنشانی است؟
روکش قرمز در بسیاری از کابلهای اعلام حریق رایج است، اما رنگ قرمز بهتنهایی نشاندهنده مقاوم حریق بودن، اصالت یا کیفیت کابل نیست.
برای تشخیص محصول مناسب باید مشخصات چاپشده روی روکش، نوع هادی، ساختمان کابل، استاندارد، برند تولیدکننده و گواهی آزمون بررسی شود.
قیمت کابل آتشنشانی
قیمت کابل آتشنشانی ثابت نیست و به عوامل مختلفی بستگی دارد:
- مقدار و کیفیت مس مصرفی
- تعداد رشته یا زوج
- سطح مقطع هادی
- شیلددار یا بدون شیلد بودن
- نوع عایق و روکش
- وجود نوار میکا
- استاندارد و مدت حفظ عملکرد
- زرهدار یا بدون زره بودن
- برند تولیدکننده
- مقدار و متراژ سفارش
- قیمت روز مس و مواد اولیه
برای مقایسه قیمت دو کابل باید تمام مشخصات فنی آنها یکسان باشد. پایینتر بودن قیمت یک محصول ممکن است ناشی از تفاوت در وزن مس، نوع مواد، ساختمان کابل یا سطح استاندارد آن باشد.
خرید کابل آتشنشانی از پایا نیرو
فروشگاه پایا نیرو امکان استعلام و تأمین انواع کابل اعلام حریق، کابل مقاوم حریق، کابل شیلددار، کابل LSZH و کابلهای قدرت و کنترل مقاوم در برابر آتش را فراهم کرده است.
برای دریافت قیمت و پیشنهاد مناسب، مشخصات زیر را برای کارشناسان پایا نیرو ارسال کنید:
- کاربرد کابل
- تعداد رشته یا زوج
- سطح مقطع
- شیلددار یا بدون شیلد
- سطح ولتاژ
- استاندارد موردنیاز
- برند موردنظر
- متراژ سفارش
- شرایط محل نصب
پس از بررسی مشخصات، گزینههای قابل تأمین و قیمت روز به شما اعلام خواهد شد.
سؤالات متداول کابل آتشنشانی
آیا کابل LSZH همان کابل مقاوم حریق است؟
خیر. LSZH به میزان دود و گازهای هالوژنه مربوط است. برای اثبات حفظ مدار در شرایط حریق باید نتیجه آزمون استاندارد مربوط به مقاومت حریق ارائه شود.
کابل ضد شعله با کابل مقاوم حریق چه تفاوتی دارد؟
کابل ضد شعله برای محدودکردن انتشار شعله طراحی میشود؛ اما کابل مقاوم حریق باید برای مدت مشخص، عملکرد مدار را در شرایط آزمون حفظ کند.
کابل آتشنشانی چند دقیقه در برابر آتش مقاومت میکند؟
مدت عملکرد به نوع کابل، ساختمان آن، استاندارد آزمون و رده اعلامشده سازنده بستگی دارد. هنگام خرید باید گزارش آزمون همان محصول بررسی شود.
آیا کابل قرمز حتماً کابل آتشنشانی است؟
خیر. رنگ روکش معیار کافی برای تشخیص کابل مقاوم حریق نیست.
کابل اعلام حریق شیلددار بهتر است؟
در محیطهای دارای نویز یا سیستمهایی که سازنده استفاده از شیلد را توصیه کرده است، کابل شیلددار انتخاب مناسبتری است. این موضوع باید برای هر پروژه جداگانه بررسی شود.
آیا کابل اعلام حریق برای پمپ آتشنشانی مناسب است؟
خیر. کابلهای سیگنال اعلام حریق برای تغذیه پمپ طراحی نشدهاند. پمپ آتشنشانی به کابل قدرت متناسب با توان، جریان و الزامات حریق پروژه نیاز دارد.
چگونه کابل آتشنشانی اصل را تشخیص دهیم؟
بررسی چاپ روی روکش، مشخصات هادی، وزن کابل، بستهبندی، شناسه تولید، گواهی آزمون و خرید از تأمینکننده معتبر از مهمترین روشهای ارزیابی محصول است.
جمعبندی
کابل آتشنشانی یکی از مهمترین اجزای سیستمهای ایمنی و اضطراری است. هنگام انتخاب این کابل نباید فقط به عنوانهایی مانند «نسوز»، «ضد حریق»، «LSZH» یا رنگ قرمز روکش توجه کرد.
نوع مدار، تعداد رشته، سطح مقطع، ولتاژ، وجود شیلد، مدت حفظ عملکرد، استاندارد آزمون و شرایط نصب باید بهصورت همزمان بررسی شوند.
برای دریافت مشاوره، بررسی موجودی و استعلام قیمت روز کابل آتشنشانی با پایا نیرو تماس بگیرید.
