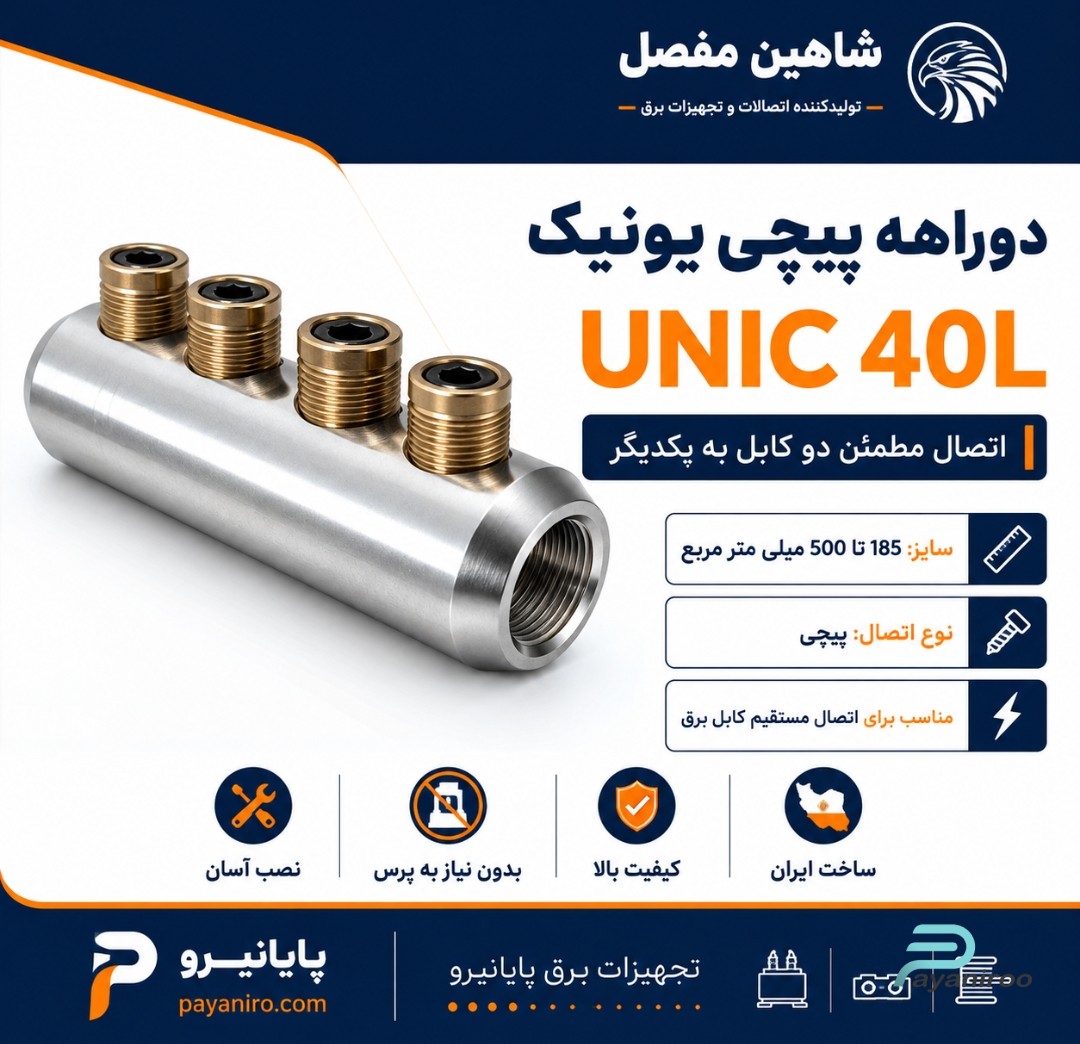

دوراهه پیچی یونیک شاهین مفصل UNIC 40L سایز 185 تا 500

دوراهه پیچی یونیک شاهین مفصل UNIC 40L یک رابط مکانیکی قدرتمند برای اتصال مستقیم دو هادی کابل با سطح مقطع بالا است. این محصول محدوده 185 تا 500 میلی‌متر مربع را پوشش می‌دهد و می‌تواند در پروژه‌های برق قدرت، تأسیسات صنعتی و اتصالات میانی کابل مورد استفاده قرار گیرد.

ساختار پیچی UNIC 40L باعث می‌شود دو سر هادی از طرفین وارد بدنه رابط شده و به کمک پیچ‌های مکانیکی در محل خود تثبیت شوند. این ویژگی، استفاده از دوراهه را در پروژه‌هایی که چند سطح مقطع مختلف کابل وجود دارد ساده‌تر می‌کند.

مشخصات فنی UNIC 40L

مشخصات	مقدار
نام محصول	دوراهه پیچی یونیک
برند	شاهین مفصل
مدل	UNIC 40L
نوع اتصال	پیچی / مکانیکی
محدوده سطح مقطع کابل	185 تا 500 میلی‌متر مربع
کاربرد	اتصال مستقیم دو هادی کابل
نوع محصول	رابط میانی کابل
گروه	اتصالات و متعلقات کابل

دوراهه پیچی UNIC 40L چیست؟

دوراهه کابل قطعه‌ای است که بین دو هادی قرار گرفته و امکان ادامه مسیر الکتریکی کابل را فراهم می‌کند.

در UNIC 40L، هادی‌های کابل از دو طرف وارد بدنه رابط می‌شوند و توسط مکانیزم پیچی مهار می‌شوند. این ساختار با کابلشو متفاوت است؛ زیرا کابلشو معمولاً انتهای کابل را به شینه یا تجهیز متصل می‌کند، در حالی که دوراهه برای اتصال دو کابل به یکدیگر طراحی شده است.

به همین دلیل UNIC 40L را می‌توان در گروه Mechanical Connector یا رابط مکانیکی کابل قرار داد.

UNIC 40L مناسب چه سایز کابل‌هایی است؟

طبق جدول محصولات شاهین مفصل، محدوده سطح مقطع این مدل:

185 تا 500 میلی‌متر مربع

است.

بنابراین سطح مقطع‌های متداولی مانند:

185، 240، 300، 400 و 500 میلی‌متر مربع

در محدوده اسمی این دوراهه قرار می‌گیرند.

البته برای انتخاب نهایی باید علاوه بر سطح مقطع، جنس هادی، ساختمان کابل و الزامات فنی پروژه نیز بررسی شود.

کاربرد دوراهه UNIC 40L

به دلیل محدوده سطح مقطع بالا، این مدل بیشتر در پروژه‌های دارای کابل‌های قدرت و هادی‌های بزرگ کاربرد دارد؛ از جمله:

• اتصال مستقیم دو کابل قدرت
• ادامه مسیر کابل
• تعمیر بخش آسیب‌دیده کابل
• اجرای اتصال میانی
• تأسیسات صنعتی
• کارخانه‌ها و واحدهای تولیدی
• شبکه‌های توزیع برق
• کابل‌کشی‌های زمینی
• استفاده به‌عنوان رابط هادی در مجموعه مفصل کابل

اگر دوراهه در یک مجموعه مفصل استفاده شود، اجزای عایقی، آب‌بندی و حفاظتی مفصل باید جداگانه و متناسب با نوع کابل و سطح ولتاژ پروژه انتخاب شوند.

تفاوت UNIC 40L با UNIC 35L

مهم‌ترین تفاوت این دو محصول، محدوده سطح مقطع است:

مدل	سطح مقطع
UNIC 35L	95 تا 300 mm²
UNIC 40L	185 تا 500 mm²

بنابراین اگر در پروژه از کابل‌هایی با سطح مقطع 400 یا 500 میلی‌متر مربع استفاده می‌شود، UNIC 40L نسبت به UNIC 35L مدل مناسب‌تری برای بررسی خواهد بود.

تفاوت UNIC 40 با UNIC 40L چیست؟

نام این دو محصول شبیه است اما کاربرد متفاوتی دارند:

UNIC 40: کابلشو پیچی برای اتصال کابل به شینه یا تجهیزات برق

UNIC 40L: دوراهه پیچی برای اتصال دو کابل به یکدیگر

وجود حرف L در کد محصول در این سری نشان‌دهنده مدل دوراهه‌ای است و بهتر است این تفاوت در صفحه محصول پایانیرو کاملاً مشخص باشد تا کاربر محصول اشتباه سفارش ندهد.

مزایای دوراهه پیچی UNIC 40L

از ویژگی‌های مهم این محصول می‌توان به موارد زیر اشاره کرد:

• مناسب کابل‌های با سطح مقطع بالا
• محدوده گسترده 185 تا 500 میلی‌متر مربع
• اتصال مکانیکی و پیچی
• مناسب اتصال مستقیم دو هادی
• قابل استفاده برای چند سطح مقطع در یک بازه
• مناسب پروژه‌های برق قدرت
• کاربرد در تعمیر و ادامه مسیر کابل
• کاهش وابستگی به قالب‌های مختلف پرس در نصب‌های مکانیکی

دوراهه پیچی یا دوراهه پرسی؟

هر دو نوع برای اتصال هادی‌ها استفاده می‌شوند اما روش نصب متفاوت است.

در دوراهه‌های پرسی، اتصال توسط دستگاه پرس و قالب متناسب انجام می‌شود. در دوراهه پیچی مانند UNIC 40L، هادی به کمک مکانیزم پیچی داخل رابط تثبیت می‌شود.

انتخاب میان این دو روش باید با توجه به مشخصات پروژه، نوع کابل و دستورالعمل فنی اتصال انجام شود.

راهنمای خرید UNIC 40L

برای انتخاب درست این دوراهه، قبل از سفارش بهتر است مشخصات زیر را آماده کنید:

سطح مقطع کابل: بین 185 تا 500 میلی‌متر مربع باشد.

جنس هادی: نوع هادی کابل مشخص شود.

سطح ولتاژ پروژه: خصوصاً در صورت استفاده از رابط داخل مفصل کابل.

نوع کاربرد: تعمیر کابل، ادامه مسیر یا اجرای اتصال میانی.

تعداد مورد نیاز: برای استعلام موجودی و قیمت پروژه‌ای.

در جدول شاهین مفصل برای UNIC 40L پانچ یا قطر سوراخ اتصال اعلام نشده است و چون این محصول دوراهه است، بهتر است مشخصات تکمیلی فقط از دیتاشیت رسمی سازنده وارد صفحه شود.

قیمت دوراهه پیچی UNIC 40L شاهین مفصل

قیمت UNIC 40L شاهین مفصل می‌تواند تحت تأثیر قیمت مواد اولیه، شرایط بازار و تعداد سفارش تغییر کند.

برای پروژه‌ها و سفارش‌های عمده، بهتر است پیش از خرید قیمت روز و موجودی دوراهه UNIC 40L از تجهیزات برق پایانیرو استعلام شود.

خرید دوراهه UNIC 40L از پایانیرو

اگر قصد اتصال دو کابل با سطح مقطع بالا در محدوده 185 تا 500 میلی‌متر مربع را دارید، دوراهه پیچی UNIC 40L شاهین مفصل یکی از گزینه‌های مناسب برای بررسی است.

برای استعلام دقیق‌تر، بهتر است هنگام سفارش سایز کابل، جنس هادی، تعداد و نوع پروژه اعلام شود.

سوالات متداول

دوراهه UNIC 40L برای چه سایزهایی است؟
برای کابل‌هایی با سطح مقطع 185 تا 500 میلی‌متر مربع.

آیا UNIC 40L برای کابل 400 مناسب است؟
400 میلی‌متر مربع در محدوده اسمی این مدل قرار دارد؛ انتخاب نهایی باید با مشخصات واقعی هادی بررسی شود.

UNIC 40L چه کاربردی دارد؟
برای اتصال مستقیم دو هادی کابل و ایجاد اتصال میانی در مسیر کابل استفاده می‌شود.

تفاوت UNIC 40 و UNIC 40L چیست؟
UNIC 40 کابلشو برای اتصال کابل به تجهیز است؛ UNIC 40L یک دوراهه برای اتصال دو کابل به یکدیگر است.

آیا UNIC 40L نیاز به پرس دارد؟
این محصول از نوع پیچی یا مکانیکی است و اتصال هادی توسط مکانیزم پیچی انجام می‌شود؛ نصب باید مطابق دستورالعمل سازنده انجام شود.
