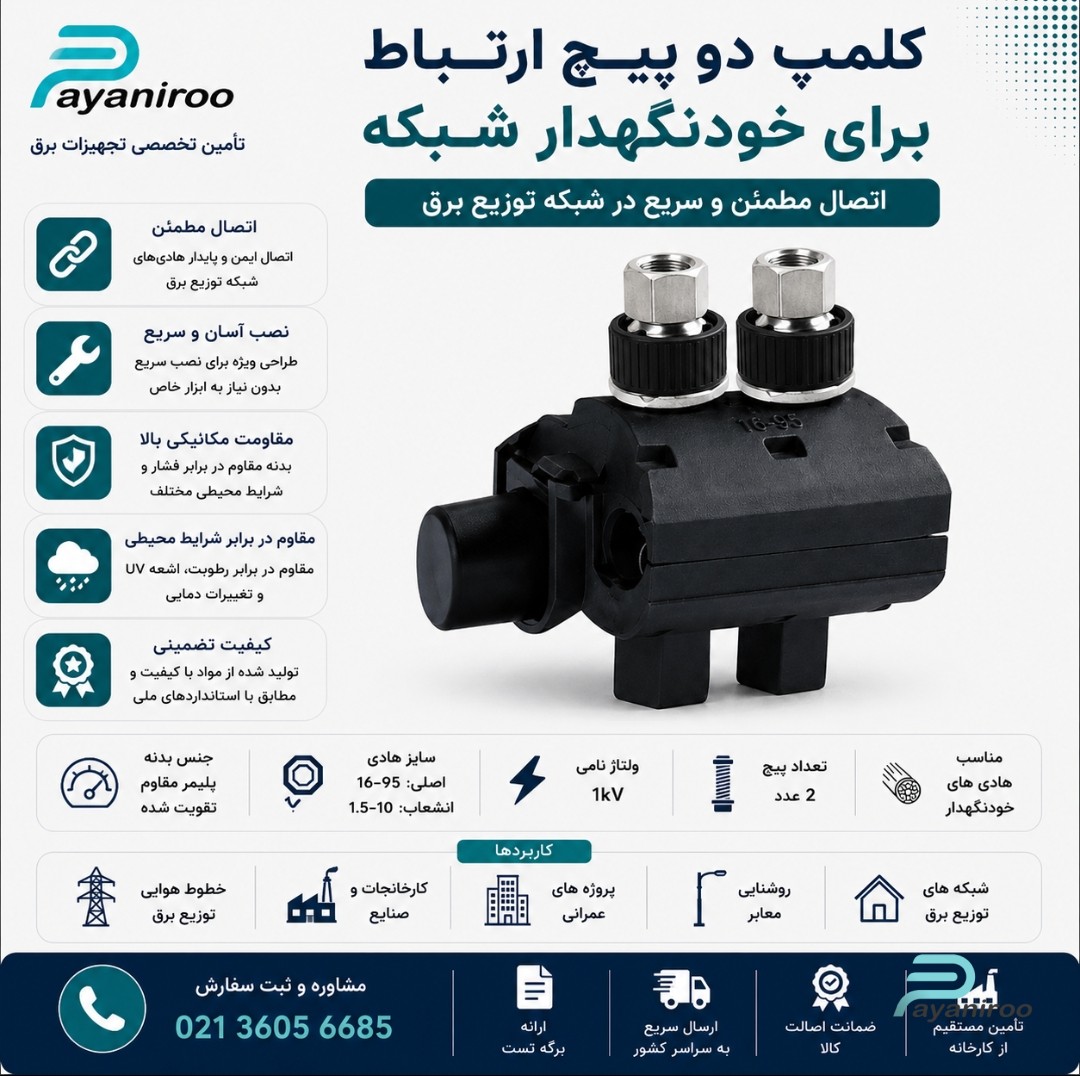

کلمپ دو پیچ ارتباط یراق خودنگهدار شبکه





آشنایی با کلمپ دو پیچ ارتباط خودنگهدار

در شبکه‌های توزیع برق هوایی فشار ضعیف که از کابل‌های خودنگهدار استفاده می‌شود، گاهی نیاز به ادامه مسیر شبکه یا اتصال دو کابل به یکدیگر احساس می‌شود. کلمپ دو پیچ ارتباط یا کانکتور ارتباط کابل به کابل، دقیقاً برای همین منظور طراحی شده است. این یراق که با نام کلمپ ارتباط خط نیز شناخته می‌شود، وظیفه برقراری اتصال الکتریکی بین دو هادی آلومینیومی یا مسی از کابل خودنگهدار را بر عهده دارد.

تفاوت اصلی این کلمپ با کلمپ انشعاب در این است که کلمپ ارتباط برای اتصال دو کابل اصلی به یکدیگر استفاده می‌شود، در حالی که کلمپ انشعاب برای گرفتن انشعاب از کابل اصلی به کار می‌رود. شرکت‌های معتبر داخلی مانند تانیران، نتکو و ستاره یزد این محصول را مطابق با استانداردهای بین‌المللی تولید می‌کنند.

ویژگی‌های منحصربه‌فرد طراحی

دندانه‌های دوطرفه: مهم‌ترین ویژگی کلمپ ارتباط دو پیچ، وجود دندانه‌های نافذ در دو طرف کلمپ است. این دندانه‌ها هنگام بسته شدن پیچ‌ها، ضمن سوراخ کردن روکش هر دو کابل، با هادی داخلی آنها تماس برقرار می‌کنند. این مکانیزم هوشمندانه از نفوذ رطوبت و هوا به داخل کابل جلوگیری کرده و مانع از خوردگی و اکسیداسیون هادی می‌شود.

بدنه مقاوم: بدنه این کلمپ‌ها از آلیاژ آلومینیوم با کیفیت بالا ساخته شده که در برابر خوردگی مقاومت خوبی دارد. پیچ‌های به کار رفته از نوع M10 بوده و از فولاد با پوشش داکرومات هستند که در برابر زنگ‌زدگی مقاومت بالایی دارند.

کاور محافظ: یک پوسته پلیمری مقاوم در برابر اشعه فرابنفش، مجموعه اتصال را در بر می‌گیرد و از آن در برابر باران، برف، گردوغبار و تابش مستقیم خورشید محافظت می‌کند. این کاور ضمن افزایش ایمنی، عمر مفید اتصال را نیز به طور چشمگیری افزایش می‌دهد.

مهره سربر: برخی مدل‌های کلمپ ارتباط دارای مهره سربر هستند که پس از اعمال گشتاور مناسب، مهره در محل مشخص شده بریده شده و نشان‌دهنده اتصال صحیح و کامل می‌باشد.

مشخصات فنی

کلمپ دو پیچ ارتباط یراق خودنگهدار شبکه معمولاً با مشخصات زیر عرضه می‌شود:

مشخصات الکتریکی: ولتاژ نامی این محصولات تا ۱۰۰۰ ولت متناوب است و تست ولتاژ ۱ کیلوولت به مدت یک دقیقه را با موفقیت پشت سر می‌گذارند.

سطح مقطع قابل قبول: این کلمپ‌ها برای هادی‌هایی در محدوده ۵۰ تا ۱۵۷ میلیمتر مربع طراحی شده‌اند. البته مدل‌های مختلف بسته به نوع کاربرد، محدوده‌های متفاوتی مانند ۲۵ تا ۹۵ میلیمتر مربع را نیز پوشش می‌دهند.

گشتاور پیچ: میزان سفتی پیچ در این محصولات بسیار مهم است. گشتاور استاندارد برای اکثر مدل‌ها ۱۵ نیوتنمتر تعیین شده که با آچار شماره ۱۳ اعمال می‌شود. در مدل‌های دارای مهره سربر، گشتاور ۱۷ نیوتنمتر نیز دیده می‌شود.

استاندارد: این محصولات معمولاً مطابق با استاندارد EN 50483-4:2009 تولید می‌شوند.

انواع کلمپ ارتباط

کلمپ‌های ارتباط کابل به کابل در دو نوع مختلف وجود دارند:

کانکتور ارتباط با مهره سربر: در این نوع، پس از اعمال گشتاور مناسب، مهره در محل مشخص شده بریده شده و اتصال صحیح را تضمین می‌کند.

کانکتور ارتباط بدون مهره سربر: در این نوع، با استفاده از آچار و اعمال گشتاور مشخص، پیچ‌ها سفت شده و اتصال برقرار می‌گردد.

روش نصب صحیح

نصب کلمپ ارتباط دو پیچ نیازمند دقت و رعایت اصول فنی است:

ابتدا پیچ‌های روی کلمپ را باز کرده و کلمپ را آماده اتصال می‌کنیم. کابل‌های هادی اصلی را در محل تعبیه شده روی چنگک‌ها قرار می‌دهیم. سپس پیچ‌ها را تا گشتاور مشخص شده (معمولاً ۱۵ نیوتنمتر) در جهت عقربه‌های ساعت محکم می‌نماییم تا اتصال کامل کلمپ با هادی‌ها برقرار گردد.

ابزار مورد نیاز برای نصب شامل آچار ۱۳، دستکش عایق و عینک ایمنی است. توجه به نکات ایمنی مانند قطع بودن برق اصلی قبل از کار و استفاده از کمربند ایمنی الزامی است.

مزایای استفاده

افزایش ایمنی کابل: با ایجاد اتصال استاندارد و بدون آسیب به روکش، ایمنی شبکه افزایش می‌یابد.

کاهش لرزش کابل: اتصال محکم و پایدار، لرزش کابل‌ها را در محل اتصال کاهش می‌دهد.

افزایش استحکام: کلمپ ارتباط ضمن برقراری اتصال الکتریکی، استحکام مکانیکی مناسبی نیز ایجاد می‌کند.

قابلیت استفاده در شرایط مختلف: این محصولات برای استفاده در محیط‌های مرطوب و خشک گرم طراحی شده‌اند و مقاومت بالایی دارند.

ساختار و مواد سازنده

کلمپ ارتباط دو پیچ از اجزای مختلفی تشکیل شده است:

بدنه از پلیمر مقاوم به اشعه فرابنفش و گرما ساخته شده است. پیچ‌ها از فولاد با پوشش داکرومات هستند. صفحه‌های اتصال دندانه‌دار از آلیاژ مس مقاوم به خوردگی با پوشش قلع ساخته شده‌اند. مهره سربر از آلیاژ آلومینیوم مقاوم به خوردگی است. گردگیر از لاستیک مقاوم به اشعه فرابنفش و واشر از فولاد با پوشش داکرومات می‌باشد.

کاربردهای اصلی

ادامه مسیر شبکه: زمانی که طول کابل خودنگهدار کافی نباشد، از کلمپ ارتباط برای اتصال دو کابل به یکدیگر استفاده می‌شود.

تعمیر و بازسازی شبکه: در مواردی که قسمتی از کابل آسیب دیده باشد، با استفاده از کلمپ ارتباط می‌توان بخش سالم را به کابل جدید متصل کرد.

انشعاب‌گیری خاص: در برخی موارد خاص که نیاز به اتصال دو کابل اصلی به یکدیگر باشد، این کلمپ کاربرد دارد.

نکات مهم هنگام خرید

برای انتخاب کلمپ ارتباط دو پیچ مناسب، باید به چند نکته توجه کرد:

از مناسب بودن محدوده سطح مقطع کلمپ با کابل مورد نظر اطمینان حاصل کنید. محصولات اصل دارای نشان استاندارد و مطابقت با EN 50483-4 هستند. برندهای شناخته شده‌ای مانند تانیران، نتکو، ستاره یزد و … کیفیت و دوام بالاتری دارند. از فروشنده در مورد گارانتی و خدمات پس از فروش سوال کنید.

جمع‌بندی

کلمپ دو پیچ ارتباط یراق خودنگهدار شبکه، یک راهکار مهندسی شده و مطمئن برای ایجاد پیوستگی در شبکه‌های توزیع برق هوایی است. طراحی هوشمندانه دوطرفه دندانه‌دار، استفاده از مواد باکیفیت و رعایت استانداردهای بین‌المللی، این محصول را به انتخابی ایده‌آل برای شرکت‌های توزیع برق و پیمانکاران تبدیل کرده است. با انتخاب صحیح و نصب اصولی این کلمپ‌ها، می‌توان اتصالات پایدار و ایمنی ایجاد کرد که سال‌ها بدون نیاز به تعمیر و نگهداری کار کنند.
