کابلهای ۲۰ کیلوولت: انواع، مراحل تولید و کاربردها – راهنمای جامع
اسفند
کابل 20 کیلوولت؛ ستون فقرات شبکه توزیع برق ایران
کابل 20 کیلوولت یکی از پرکاربردترین تجهیزات شبکه توزیع برق کشور است که وظیفه انتقال انرژی الکتریکی بین پستهای برق، ترانسفورماتورها، شهرکهای صنعتی، نیروگاهها و مصرفکنندگان بزرگ را بر عهده دارد. در حال حاضر بخش عمده شبکه توزیع برق ایران بر پایه ولتاژ 20 کیلوولت طراحی شده و به همین دلیل کابلهای فشار متوسط 20 کیلوولت سهم بزرگی از بازار سیم و کابل را به خود اختصاص دادهاند.
در این مقاله به صورت تخصصی با انواع کابل 20 کیلوولت، ساختار فنی، مراحل تولید، روش نصب، برندهای معتبر و نکات مهم خرید آشنا خواهید شد.
کابل 20 کیلوولت چیست؟
کابل 20 کیلوولت یا Medium Voltage Cable نوعی کابل فشار متوسط است که برای انتقال انرژی در ولتاژ نامی 12/20 کیلوولت طراحی میشود. این کابلها معمولاً با هادی مسی یا آلومینیومی و عایق XLPE تولید میشوند و در دو نوع زرهدار و بدون زره در بازار موجود هستند.
کاربرد اصلی این کابلها:
- تغذیه ترانسفورماتورها
- پستهای توزیع برق
- شهرکهای صنعتی
- نیروگاههای خورشیدی
- معادن
- صنایع نفت، گاز و پتروشیمی

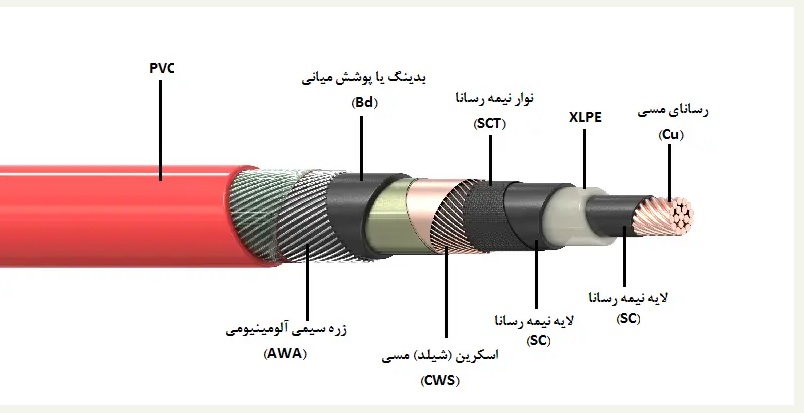

ساختار کابل 20 کیلوولت
یک کابل فشار متوسط استاندارد از چندین لایه تخصصی تشکیل میشود که هرکدام وظیفه مشخصی دارند.
1. هادی (Conductor)
هادی میتواند از:
- مس
- آلومینیوم
تولید شود.
در ایران کابلهای آلومینیومی به دلیل قیمت اقتصادیتر، مصرف بیشتری دارند.
2. لایه نیمه هادی داخلی
این لایه باعث یکنواخت شدن میدان الکتریکی اطراف هادی میشود.
3. عایق XLPE
مهمترین بخش کابل 20 کیلوولت است.
مزایا:
- مقاومت الکتریکی بالا
- تحمل حرارتی زیاد
- طول عمر بالا
- مقاومت در برابر رطوبت
امروزه اکثر کابلهای فشار متوسط با عایق XLPE تولید میشوند.
4. لایه نیمه هادی خارجی
جهت کنترل میدان الکتریکی اطراف عایق استفاده میشود.
5. شیلد یا اسکرین مسی
از سیم یا نوار مسی تشکیل شده و برای تخلیه جریانهای نشتی و افزایش ایمنی به کار میرود.
6. روکش داخلی
برای محافظت از اجزای داخلی کابل.
7. زره (آرمور)
در کابلهای زرهدار از آرمور فولادی استفاده میشود تا کابل در برابر ضربه و فشارهای مکانیکی محافظت شود.
8. روکش نهایی
معمولاً از PVC یا PE ساخته میشود.
در ایران اغلب کابلهای 20 کیلوولت دارای روکش قرمز رنگ هستند.
انواع کابل 20 کیلوولت
کابل 20 کیلوولت آلومینیومی
پرمصرفترین نوع کابل فشار متوسط در ایران.
مزایا:
✔ قیمت اقتصادی
✔ وزن کمتر
✔ نصب آسانتر
✔ موجودی بیشتر
کابل 20 کیلوولت مسی
مزایا:
✔ هدایت الکتریکی بالاتر
✔ افت ولتاژ کمتر
✔ ظرفیت انتقال بیشتر
معایب:
✖ قیمت بالاتر
✖ وزن بیشتر
کابل 20 کیلوولت زرهدار یا بدون زره؟
کابل بدون زره (NA2XSY)
مناسب:
- کانال کابل
- لولههای محافظ
- سینی کابل
کابل زرهدار (NA2XYBY)
مناسب:
- دفن مستقیم در خاک
- مناطق صنعتی
- معادن
- پالایشگاهها
کابل زرهدار مقاومت مکانیکی بسیار بیشتری دارد.
پرفروشترین سایزهای کابل 20 کیلوولت
در بازار ایران بیشترین تقاضا مربوط به سایزهای زیر است:
- 1×70 آلومینیوم
- 1×95 آلومینیوم
- 1×120 آلومینیوم
- 1×150 آلومینیوم
- 1×185 آلومینیوم
- 1×240 آلومینیوم
- 1×300 آلومینیوم
مراحل تولید کابل 20 کیلوولت
تولید کابل فشار متوسط یکی از پیچیدهترین فرآیندهای صنعت سیم و کابل است.
مرحله اول: تولید مفتول
مس یا آلومینیوم به قطرهای مناسب کشیده میشود.
مرحله دوم: آنیلینگ
برای افزایش انعطافپذیری هادی انجام میشود.
مرحله سوم: استرندینگ
رشتههای هادی به یکدیگر تابیده میشوند تا ساختار نهایی تشکیل شود.
مرحله چهارم: اکستروژن لایههای نیمه هادی و XLPE
در این مرحله عایق اصلی کابل روی هادی قرار میگیرد.
مرحله پنجم: کراسلینک
فرآیندی که باعث افزایش مقاومت حرارتی و الکتریکی XLPE میشود.
مرحله ششم: شیلدگذاری
شیلدهای مسی روی کابل نصب میشوند.
مرحله هفتم: روکشزنی
روکش نهایی روی کابل قرار میگیرد.
مرحله هشتم: تستهای کارخانه
کابل تحت آزمایشهای مختلف قرار میگیرد.
از مهمترین تستها:
- تست ولتاژ
- تست مقاومت عایقی
- تست تخلیه جزئی (PD)
تست تخلیه جزئی یکی از مهمترین مراحل کنترل کیفیت کابلهای 20 کیلوولت است.
نکات مهم نصب کابل 20 کیلوولت
نصب صحیح کابل فشار متوسط تأثیر مستقیمی بر طول عمر آن دارد.
مهمترین نکات:
✔ رعایت شعاع خمش مجاز
✔ جلوگیری از کشش بیش از حد
✔ استفاده از سرکابل استاندارد
✔ استفاده از مفصل استاندارد
✔ رعایت عمق دفن مناسب
✔ بستر شنی استاندارد
✔ جلوگیری از ورود رطوبت به انتهای کابل
کابل 20 کیلوولت در چه پروژههایی استفاده میشود؟
شبکههای توزیع برق
اصلیترین مصرفکننده کابلهای فشار متوسط.
شهرکهای صنعتی
جهت تغذیه ترانسفورماتورها.
نیروگاههای خورشیدی
برای انتقال انرژی بین تجهیزات شبکه.
معادن
به دلیل نیاز به انتقال توان بالا.
صنایع نفت و گاز
در پالایشگاهها و پتروشیمیها.
بهترین برندهای کابل 20 کیلوولت ایران
برندهای مطرح بازار:
- ستاره یزد
- مغان
- متال
- مشهد
- سیمکو
در سالهای اخیر کابلهای فشار متوسط ستاره یزد به دلیل کیفیت مناسب، موجودی بالا و قیمت رقابتی سهم قابل توجهی از بازار را به دست آوردهاند.
قیمت کابل 20 کیلوولت به چه عواملی بستگی دارد؟
عوامل مؤثر بر قیمت:
- قیمت آلومینیوم
- قیمت مس
- نرخ ارز
- زرهدار یا بدون زره بودن
- سایز کابل
- برند تولیدکننده
جمعبندی
کابل 20 کیلوولت یکی از حیاتیترین تجهیزات شبکه توزیع برق کشور است. انتخاب صحیح نوع کابل، سایز مناسب، برند معتبر و اجرای اصولی نصب میتواند عمر شبکه را تا چندین دهه افزایش دهد. برای پروژههای صنعتی، نیروگاهی و توزیع برق، استفاده از کابلهای استاندارد با عایق XLPE و تجهیزات جانبی مناسب مانند سرکابل و مفصل استاندارد اهمیت بسیار زیادی دارد.
راهنمای جامع کابل 20 کیلوولت شامل انواع کابل فشار متوسط، ساختار فنی، مراحل تولید، روش نصب، سایزبندی، کابل زرهدار و بدون زره، برندهای معتبر و نکات مهم خرید کابل 20 کیلوولت.
